Авиация и космонавтика 1999 12

Дополнительной проблемой были неудовлетворительные характеристики двигателя (приемистость и устойчивость) TF-30 при энергичном маневрировании с выходом на большие углы атаки. Аварии и катастрофы, произошедшие с "Томкэтами" по причине неполадок с движками побудили министра ВМС Джона Лемана в 1984 г. на слушаниях в конгрессе в сердцах заявить, что "самолет F14A с ТРДД TF-30, вероятно, является иллюстрацией наихудшего согласования характеристик самолета и двигателей в авиации ВМС за многие годы; двигатель TF-30 - ужасен, он послужил причиной потери 28,2% самолетов из всех разбившихся F-14; самолет F-14A может выполнять требуемые задачи, но пилотировать его следует очень осторожно, полет самолета на больших высотах с малыми скоростями связан в некоторых случаях с большим риском."

На протяжении полутора десятков лет предпринимались попытки "прописать" на F-14 более подходящие, нежели TF-30, ТРДД. Совместно с ВВС велась разработка на базе двигателей бомбардировщика В-1 варианта ТРДДФ для F-14. В 1974 г. проходил испытания "Томкэт", оснащенный ТРДДФ Пратт-Уитни F401-PW-400.

Летные испытания выявили ряд серьезных недостатков нового двигателя и необходимость его доработки. Доводить движок посчитали слишким дорогим делом и опытный F-14В (первая модификация с обозначением "В") был поставлен на консервацию. С 1977 г. на "Томкэтах" стали устанавливать очередной вариант TF-30. В ТРДД TF-30-P-414 удалось увеличить межосмотровый и межремонтный ресурс, значительной доработке подвергся вентилятор, отрыв лопаток которого зачастую приводил к разрушению всего двигателя и пожару самолета. Новый вентилятор имел усиленные лопасти и более прочный, "устойчивый" к попаданию оторвавшихся лопаток, корпус. Все эти доработки увеличили надежность двигателя, однако при этом возросла его масса, а тяга осталась прежней, так что летные характеристик "Томкэта" ТРДДФ TF-30-P-414 не улучшили. Очередная модернизация TF-306, проведенная в 1983 г., также проблем не решила. Флот все-таки видел выход в установке совершенно нового двигателя. Выбор пал на двигатель Дженерал Электрик F110-GE-400, вариант ТРДДФ Fl 10-GE-110, который устанавливался на истребителях F-15 и F-16. Серийное производство F-14A'Tbiac" (в мае 1991 г. обозначение изменено на F-14В) и переоснащение ранее построенных самолетов двигателями F110 осуществлялось в 1988-90 г.г. В 1990-93 выпускался еще один вариант "Томкэта" с ТРДДФ F110 и усовершенствованным БРЭО -F-14D.

Система управления оружием Хьюз AWG-9 во многом определяет боевой потенциал истребителя F-14A. Следует отметить, что именно сочетание уникальной СУО с самой дальнобойной в то время УР воздух-воздух "Феникс" и сделало из, в общем-то, не самого удачного самолета лучший истребитель-перехватчик мира 70-80-х годов. Система AWG-9 была разработана для установки на предшественник "Томкэта" - самолет F-111B. В соответствии с концепцией фирмы Грумман "планер - новый, электроника - от F-111" система управления оружием перекочевала на F -14. Применительно к "Томкэту" AWG-9 модернизировали, уменьшив ее массу и габаритные размеры блоков аппаратуры за счет внедрения новой элементной базы и перекомпоновки самих блоков.

На "главном калибре" "Томкэта" - управляемой ракете большой дальности AIM-54 "Феникс" стоит остановиться подробнее. Концепция ракеты большой дальности начала разрабатываться в 1960 г., а через два года фирма Хьюз заключила контракт с ВМС на полномасштабное прдектирование такой ракеты для палубного варианта F-111. Название ракеты в честь легендарной птицы, способной возрождаться из пепла, не случайна. У "Феникса" было два предшественника - ракета фирмы Бендикс "Игл" и аналогичное изделие фирмы Хыоз - УР AIM-47A, программы разработки которых были аннулированы по различным причинам. Не сумев отстоять "Миссайлер", адмиралы пытались сохранить хотя бы ракету "Игл", вооружив ею F-111B. Однако по причинам, далеким от техники, разработку ракеты прикрыли, а фирму Бендикс вынудили передать всю документацию по ней Хьюзу. Аэродинамическая схема "Феникса" представляет собой развитие хьюзовских ракет семейства "Фолкон", а вот система наведения новой ракеты сделана с использованием опыта, полученного при проектировании УР "Игл".

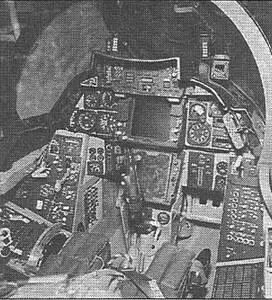

Кабина пилота

Кабина оператора перехвата

Изначально ракета интегрировалась в СУО AWG-9. После аннулирования программы F-111B ракета, как СУО, была модернизирована для установки на F-14. УР получила новый маршевый двигатель, также удалось снизить массу раке-т ы

Отличительной особенностью У P. AIM-54 является комбинированная система наведения, сочетающая управление от автопилота на начальном этапе полета с полуактивным радиолокационным наведением (от РЛС носителя) на среднем участке и активным наведением (от собственной РЛС) - на конечном участке протяженностью 16-20 км. Возможен режим пассивного наведения на источник электромагнитного излучения, каким является работающая РЛС самолета или противокорабельной ракеты. Максимальная дальность пуска УР "Феникс" составляет 160 км, скорость полета ракеты на больших высотах - М=5. Радиус поражения стержневой боевой части ракеты - около 8 м, подрыв обеспечивается контактным, радиолокационным или инфракрасными взрывателями.

Единственным самолетом в мире, способным применять УР "Феникс", является F-14, однако эти ракеты стали его основным (по крайней мере, в теории - основным) оружием не сразу. Некоторое время в качестве основного варианта вооружения рассматривались ракеты средней дальности AIM-7 "Спэр-роу", а проект 303G вообще не предусматривал установку СУО AWG-9 и ракет AIM-54. В конечном итоге ВМС пришли к выводу, что необходим именно "длиннорукий" перехватчик, в этом случае "Фениксу" альтернативы не было.

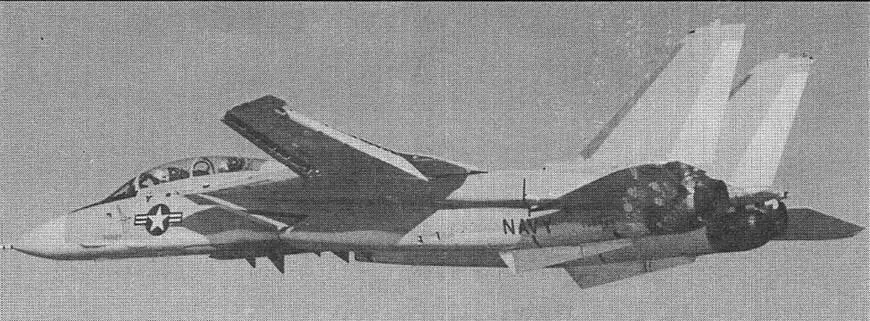

В полете первый опытный F-14 - через несколько мгновений у него начнутся неполадки в гидравлической системе

Взрыв первого опытного F-14. Пилоты спускаются на парашютах…

Еще одним фактором в пользу принятия на вооружение истребителя, вооруженного УР "Феникс", являлась неспособность всех других ракет воздух-воздух (по американским оценкам того времени) перехватывать на больших высотах МиГ-25.
