Авиация и космонавтика 1995 05

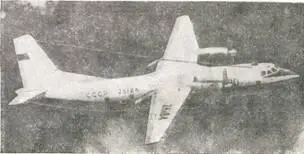

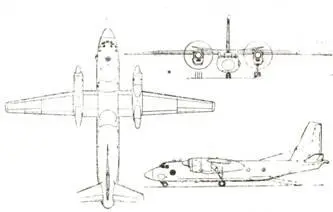

Вооружение. Часть самолетов Ан-26 и Ан-32 имеют четыре подфюзеляжных узла подвески, на которых могут размещаться бомбы или другое вооружение. Некоторые самолеты оснащены контейнерами с ИК ложными целями.

Состояние. Находится на вооружении ВВС стран СНГ, а также эксплуатируется в 26 других государствах. Самолет Ан-32 используется в странах СНГ, Индии, Перу, Афганистане, Никарагуа, Сан-Томе и Принсипи, Танзании.

Дополнительные сведения. Самолет создан на базе пассажирского самолета Ан-24. Построено более 1000 -самолетов. Способен перевозить 38- 40 чел. или 24 раненых с сопровождающим медперсоналом, а также может применяться для десантирования людей и техники. Габариты перевозимых грузов: ширина 2,1 м, высота 1,5 м.

Самолет широко использовался в боевых действиях в Афганистане.

Ряд самолетов Ан-26 переоборудованы в летающие командные пункты, самолеты радиоэлектронной разведки, а также летающие лаборатории различного назначения.

Вариант Ан-26 под обозначением Y-7H-500 строится в КНР.

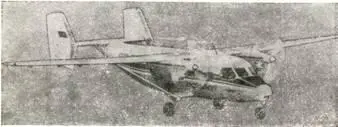

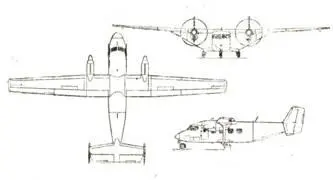

Самолет местных воздушных линий Экипаж 2 чел.

Модификации. «Сафари» - вариант с американскими двигателями Пратт-Уитни РТ6А-65В, воздушными винтами фирмы Харцелл и электронным оборудованием фирмы Бендикс-Кинг.

Размеры, Размах крыла 22,06 м; длина -самолета 13,10 м; высота самолета 4,90 м; максимальная высота фюзеляжа 2,14 м; площадь крыла 39,72 м 2 ; пассажирская кабина: длина 5,26 м, максимальная ширина 1,74 м, максимальная высота 1,60 м.

Число мест. Пассажиров 17 при шаге кресел 0,72 м. Благодаря складным креслам и багажным полкам кабина может быть перекомпонована в грузовой или пассажиро-грузовой вариант менее чем за 3 мин.

Двигатели. ТВД-10Б (2X706 кВт, 2X960 л. -е.), осуществляющие привод трехлопастных реверсивных воздушных винтов изменяемого шага АВ-24АН диаметром 2,80 м.

Массы и нагрузки, кг: максимальная взлетная 6500; максимальная без топлива 5885; пустого снаряженного самолета 3900; максимальная коммерческая нагрузка 2000; запас топлива 1530.

Летные данные. Максимальная крейсерская скорость на высоте 3000 м - 350 км/ч; экономическая крейсерская скорость на высоте 3000 м - 335 км/ч; скорость отрыва при взлете 135 км/ч; посадочная скорость с выпущенными закрылками 140 км/ч; практический потолок 6000 м; длина разбега 265 м; потребная длина ВПП для взлета при температуре 30°С - 580 м; длина пробега 175 м; максимальная дальность полета с АНЗ на 30 мин полета с коммерческой нагрузкой 1500 кг - 800 км, с коммерческой нагрузкой 1000 кг - 1400 км; дальность полета с максимальной коммерческой нагрузкой без резервов топлива 560 км.

Конструктивные особенности. Крыло подкосное с автоматическими предкрылками (для повышения сопротивляемости сваливанию), хвостовое оперение двухкилевое, стабилизатор с перевернутым фиксированным предкрылком («Ледобой» - для защиты носка стабилизатора от обледенения и для обеспечения безотрывного обтекания нижней поверхности стабилизатора при заходе на посадку). Шасси неубирающееся, обеспечивает эксплуатацию самолета с грунтовых аэродромов с прочностью грунта 3,5 кгс/см 2 . Вход пассажиров и погрузка грузов осуществляются через дверь в хвостовой части фюзеляжа.

Оборудование. Пилотажно-навигационное оборудование обеспечивает всепогодную эксплуатацию самолета днем и ночью и включает комбинированную курсовую систему «Гпебень-1», автоматический радиокомпас АРК-15, радиовысотомер РВ-5 или А-037, маркерный приемник Vs Г1-66. Имеются связная УКВ радиостанция «Баклан-5» и аварийная радиостанция Р-855УМ, самолетное переговорное устройство СПУ-6. Установлена система кондиционирования воздуха в кабине. Имеются стартер и лебедка грузоподъемностью 500 кг, обеспечивающие автономность запуска двигателей и погрузочно-разгрузочных работ.

Состояние. В серийном производстве.

Дополнительные сведения, Ан-28 спроектирован для замены самолетов Ан-2 на местных авиалиниях стран СНГ. Летные испытания опытного самолета завершены в 1972 г. В 1978 г. принято решение о серийном выпуске самолета по лицензии в Польше на заводе в Мелеце, и первый самолет польского производства совершил первый полет

22 июля 1984 г. Советский сертификат летной годности получен в феврале 1986 г. К началу 1992 г. заказано 187 самолетов, из которых поставлено 173. Предполагается организовать серийное производство самолета также на заводе в Новосибирске.

Первый полет варианта «Сафари» намечался па конец 1992 г.

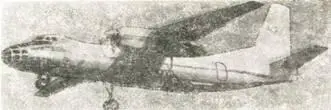

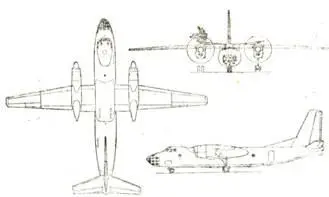

Самолет-аэрофотосъемщик Экипаж 5 чел.

Модификации. Ан-30М - самолет метеозащиты (для вызова дополнительных атмосферных осадков в засушливое время или для защиты ограниченной территории от осадков в нужное время); Ан-30Д («дальний») «Сибиряк» - самолет с увеличенной продолжительностью полета, системой дальней навигации и оборудованием для эксплуатации в высоких широтах, предназначенный для патрулирования 200-мильной экономической морской зоны, проводки судов, ледовой разведки, разведки рыбы и морского зверя; разработан в 1990г.

Размеры. Размах крыла 29,20 м; длина самолета 24,26 м; высота самолета 8,32 м; площадь крыла 74,98 м 2 ; диаметр фюзеляжа 2,90 м.

Число мест. Операторов фотоаппаратуры 2.

Двигатели. ТВД АИ-24ВТ ЗМКБ «Прогресс» (2X2074 кВт, 2X2820 э. л. е.), приводящие четы- рехлопастиые реверсивные воздушные винты изменяемого шага АВ-72Т диаметром 3,90 м.

Массы и нагрузки, кг: максимальная взлетная и посадочная 23 000 (Ан-ЗОД-24 000); типовая снаряженного самолета 15 590; аэрофотоаппаратуры 650; максимальный запас топлива 6200 л (на

Ан-ЗОД в обтекателях по бортам фюзеляжа установлены два дополнительных бака, вмещающие около 3 т топлива).

Летные данные. Максимальная скорость горизонтального полета 540 км/ч; крейсерская скорость на высоте 6000 м-430 км/ч; посадочная скорость 175 км/ч; практический потолок с работающей ВСУ 8300 м; длина разбега 710 м; длина пробега 670 м; дальность с максимальным запасом топлива без АНЗ 2630 км; продолжительность полета в варианте Ан-ЗОД более 9 ч.

Оборудование. Аппаратура для автоматической и полуавтоматической аэрофотосъемки и обработки пленки на борту. Аэрофотосъемка выполняется в масштабе от 1:5000 до 1:200 000 аппаратами с различными фокусными расстояниями, размещенными в пяти люках в полу самолета. В носовом подфюзеляжном обтекателе возможно размещение метеорадиолокатора «Гроза-30».
