По данной теме был подготовлен эскизный проект, рассматривались носители на базе самолетов Ту-95, Ту-95К и Ту-96, однако дальнейшего развития у этого проекта не было.

Дальний стратегический сверхзвуковой самолет-носитель, проект

3 октября 1960 года вышло Постановление Совета Министров СССР № 1057-437, согласно которому:

- ОКБ В.М.Мясищева передавалось в качестве филиала в КБ В.Н.Челомея и освобождалось от проектирования и разработки сверхзвукового самолета-носителя М-56, вопрос по проектам М-50, М-52 и РСР должен был быть решен дополнительно;

- КБ А.Н.Туполева, в связи с прекращением работ по М-56, должно было в 3-х месячный срок дать предложения по созданию дальнего сверхзвукового самолета-носителя и дальнего сверхзвукового самолета-разведчика с рассмотрением возможности серийной постройки их на заводе № 22 в Казани.

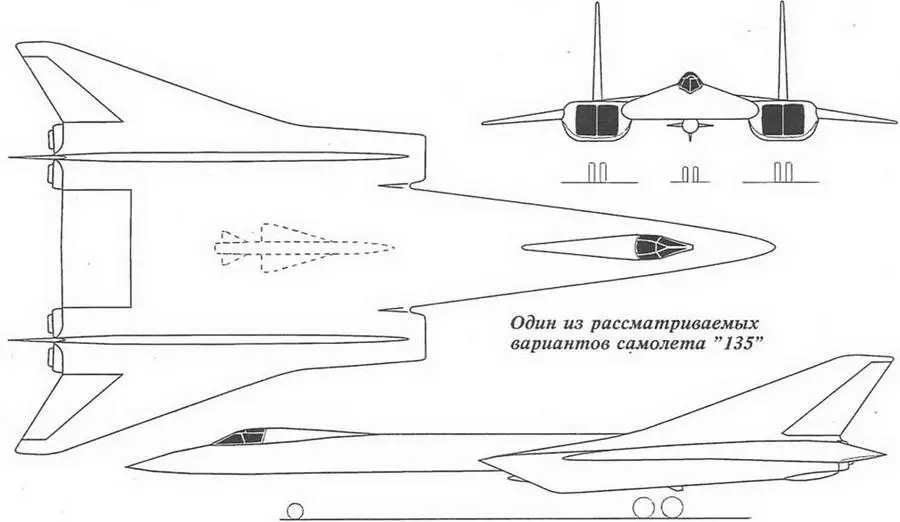

В рамках этой работы, получившей по КБ обозначение самолет "135" (Ту-135), в отделе технических проектов С.М.Егера было рассмотрено большое количество проектов создания авиаци-онно-ракетных и разведывательных стратегических систем на базе различных вариантов сверхзвуковых дальних самолетов. В течение почти пяти лет была проведена большая работа по обоснованию и выбору основных параметров системы и самолета-носителя. Были проработаны десятки вариантов проектов самолета "135" с реализацией большого количества аэродинамических компоновочных решений под различные типы двигателей. В ходе проектирования исследовался и творчески перерабатывался опыт проектирования дальних стратегических сверхзвуковых самолетов, которые разрабатывались в КБ, а также материалы по проектам КБ В.М.Мясищева, которые были переданы в КБ А.Н.Туполева. Внимательно изучался ход работ по американскому стратегическому носителю В-70 "Валькирия", которые к этому времени продвинулись достаточно далеко. Общее руководство проектом "135" А.Н.Туполев планировал возложить на Л.Л.Селякова, одного из главных идеологов мясищевских самолетов М-50, М-52 и М-56, который как раз в этот период был переведен в КБ.

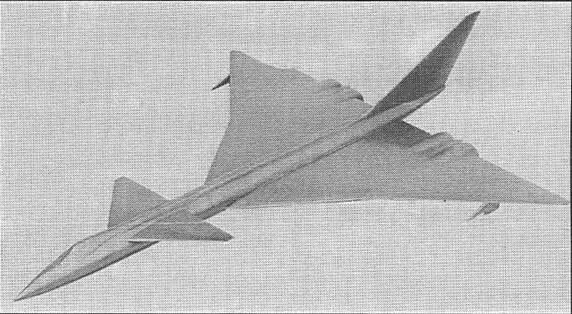

Модель одного из вариантов самолета "135"

В ходе научно-исследовательских работ по программе создания стратегической ударно-разведывательной системы и самолета "135" КБ, ЦАГИ, двигате-лестроительными, агрегатными КБ были проведены оценки конфигурации системы, ее возможная эффективность и' пути развития, рассмотрены конкретные схемы самолетов-носителей, их силовых установок, систем вооружения и оборудования.

Для самолета "135" рассматривались следующие типы двигателей: НК-6 (максимальная взлетная тяга - 23000-23500 кг, удельный расход топлива на крейсерском сверхзвуковом режиме -1,5-1,7 кг/кг.ч); НК-6Б (22480 кг; 1,5-1,5-1,75 кг/кг.ч); НК6В (18700 кг; 1,7-1,9 кг/кг.ч); НК-6С (22500 кг; 1,6-1,7 кг/ кг.ч; НК-10 (24000 кг; 1,4-1,6 кг/ кг.ч); Р15Б-300 (15000 кг; 1,8 кг/кг/ ч); Р23-300 (21000 кг; 1,6-1,75 кг/кг.ч); ВД-19Р (13500 кг; 2,0-2,5 кг/кг.ч); Р17-117 (17000 кг; 1,7-1,1,8 кг /кг.ч), рассматривался вариант самолета "135" с ЯСУ, число двигателей, в зависимости от величины их тяги, менялось от четырех до шести. В ходе работ по выбору оптимальной аэородинамической схемы самолета было изготовлено 14 моделей самолета "135", на которых в ЦАГИ были проверены 6 вариантов схем крыла. Более 10 вариантов расположения двигателей. На 5 вариантах определялся оптимальный профиль крыла. На 6 вариантах - взлетно-посадочные характеристики и общие характеристики на дозвуковых скоростях. На моделях выбирались органы управления, характеристики устойчивости и управляемости. Отрабатывалась форма и расположение мотогондол, воздухозаборники, сопла, форма каналов подвода воздуха к двигателям, исследовалось взаимное влияние двигательных гондол, крыла и фюзеляжа. В результате работ по выбору оптимальной схемы самолета, для него была выбрана схема "утка" с плавающим ПГО, треугольным крылом с переменной стреловидностью по передней кромке, одним килем и разнесенными по размаху крыла спаренными мотогондолами. Выбранная компоновка позволила получить достаточно высокие расчетные значения аэродинамического качества самолета на различных режимах полета, которые были подтверждены в ходе исследований в ЦАГИ (при М=0,9 - К=10,5; при М=1,2 - К=8,3; при М=2,5 - К=6,5; при М=3 - К=6,0).

Отдельно изучался вопрос создания системы ракетного вооружения на базе крылатых ракет различного назначения и баллистических ракет воздушного базирования. Много внимания уделялось формированию навигационно-пилотаж-ного и прицельного комплексов, бортовой аппатуре РЭП на основе новейших достижений отечественной радиоэлектронной промышленности.

В результате проектирования удар-но-разведовательной системы Ту-135 в КБ были выработаны основные положения концепции создания стратегического самолета-носителя и системы на его базе. Основные моменты ее были следующие.

Максимальная скорость полета самолета ограничивалась величиной 3000 км/ч (М=2,82М), а крейсерская скорость- 2500-2650 км/ч (М=2,35-2,5). Это позволяло использовать в конструкции самолета дюралевые сплавы, с применением только в некоторых нагруженных элементах теплостойких сплавов и материалов, что позволяло использовать привычные и отработанные технологии и производственную базу серийных авиационных заводов без их существенной переделки и сокращало сроки проектирования и производства как минимум в два раза.

Силовая установка самолета должна была базироваться на двухконтурных (турбовентиляторных) двигателях типа НК-6. Это обеспечивало получение дальности полета большей на 10-20% на основных сверхзвуковых режимах полета и на 30-40% на смешанных и дозвуковых режимах, по сравнению с другими типами предлагавшихся двигателей, и возможность длительного полета на малых высотах. Кроме того, использование ДТРД типа НК -6 позволяло иметь силовую установку однотипную с самолетами Ту-22 2НК-6 (самолет "106"), а также обеспечивало дополнительный эффект от применения модификаций НК-6 или его основных агрегатов для силовых установок самолетов гражданского назначения, а также для проектов самолетов вертикального взлета и посадки (НК-8, НК-144, НК-36, НК-38).

На основании большого объема исследований и анализа предложенных вариантов самолета "135" для дальнейшего проектирования был выбран вариант со следующими размерностями: площадь крыла - 400-450 м2, взлетная масса - 160000-200000 кг. Выбранные размерности обеспечивали:

- получение нормальной практической дальности полета на сверхзвуковом крейсерском режиме (2650 км/ч) - 8000 км, максимальной практической дальности полета-10000 км и дальности с одной дозаправкой топливом в полете -12000 км,
