Для уменьшения посадочной скорости на крыле установлены щитки типа "Шренк". Элероны обычного типа, статически сбалансированные, имели осевую компенсацию и триммеры. Силовая установка предусматривала использование двух моторов М-106, установленных в передней кромке, центроплана, на продолжении хорды крыла. Винты металлические, трехлопастные, диаметром 3,0 м, с постоянным числом оборотов. Моторамы сварной конструкции, капоты съемные.

Охлаждение моторов водяное, под давлением. Радиаторы смонтированы в специальных установках - реакторах, размещенных над центропланом сзади моторов. В реакторы отводились и выхлопные газы моторов.

Бензиновые баки расположены в фюзеляже и в центроплане. Емкость фюзеляжного бака - 960 л, а общая емкость центропланных баков составляла 560 л. Два маслобака общей емкостью 100 л, размещались в мотогондолах. Хвостовое оперение свобод-нонесущего типа, металлической конструкции с дюралевой обшивкой. Стабилизатор неподвижный в полете, но предусмотрена была регулировка его на земле. Вертикальное оперение разнесенной конструкции. Горизонтальное оперение имело поперечное V с углом по отношению к горизонтали равным 10°. Рули высоты и направления статически сбалансированы, имели осевую компенсацию и триммеры.

Шасси трехколесное с носовым колесом. Такая схема была выбрана с учетом имеющейся нагрузки на крыло и из соображений облегчения посадки для летчиков средней квалификации. В хвостовой части самолета было предусмотрено дополнительное хвостовое колесо, предохраняющее хвостовую часть фюзеляжа на нерасчетных режимах посадки. Шасси, включая основные колеса, носовое и хвостовое колесо, убирающееся в полете. Основные колеса убирались в мотогондолы, носовое колесо - с поворотом назад в носовую часть фюзеляжа, хвостовое - в хвостовую часть фюзеляжа. Основные колеса тормозные. Переднее колесо самоориентирующееся. Управление самолетом было возможно только из кабины летчика. На самолете было предусмотрено использование стандартного для двухмоторных истребителей оборудования.

Наступательное вооружение включало устанавливаемые в носу самолета две пушки ШВАК калибра 20 мм и две пушки М.Е. Березина, так было приведено в объяснительной записке, но судя по схемам, приведенным в эскизном проекте, и учитывая, что к моменту разработки его пушки Б-20 еще не существовали, скорее всего, предусматривалось использование пулеметов Березина калибра 12,7 мм.

Оборонительное вооружение включало пулемет ШКАС в верхней стрелковой установке стрелка для стрельбы вверх и назад и пулемет ШКАС в люковой установке для стрельбы вниз и назад. В перегрузку могли использоваться бомбы общим весом до 400 кг. Самолет предназначался для активного воздушного боя (прежде всего для борьбы с бомбардировщиками), но, по мнению конструктора мог использоваться и как истребитель сопровождения (при размещении

В знаменателе приведены данные, полученные без использования реактора, в числителе - с использованием реактора. Время подъема на высоту приведено без учета реактора.

Следует отметить, что существенный выигрыш для И-16 был получен за счет использования интенсивного источника тепла - турбокомпрессора. Будучи пессимистами, авторы статьи полагают, что на самолете Ефремова можно было ожидать с учетом, с одной стороны, более высокой скорости полета, а с другой, наличия менее интенсивных источников тепла, получения прироста мощности силовой установки не более чем на 25%. Если бы проект был реализован, то следовало бы ожидать, что на самолете были бы применены моторы М-105. С учетом этого тяговооружен-ность самолета при нормальном полетном весе могла характеризоваться дополнительного бензобака в бомбо-отсеке), и как штурмовик, а, как уже упоминалось выше, при смене консолей на консоли увеличенной площади и как легкий скоростной бомбардировщик.

Нормальный полетный вес самолета составлял 4920 кг, а при перегрузке

- 5350 кг. Длина самолета составляла 10,4 м, размах крыла - 14,4 м, несущая поверхность - 28,2 м2, удлинение крыла - 7, нагрузка на крыло нормальная- 174 кг/м2, в перегрузочном варианте - 190 кг/м2, нагрузка на мощность, соответственно, 1,45 кг/ л.с. и 1,57 кг/л.с. Мощность отнесенная на м2 крыла относительно высокая - 121 л.с. (на расчетной высоте с учетом приращения мощности за счет реактора).

Практический потолок без реактора - 11200 м, с реактором - 13000 м. Максимальная дальность полета с нормальным взлетным весом - 1210 км, с перегрузочным (за счет дополнительного топлива) весом - 2110 км.

Посадочная скорость со щитками с учетом выгорания горючего и расхода боеприпасов - 120 км/час, без учета - 130 км/час. Длина разбега - 512 м. Данные по максимальным скоростям полета и скороподъемности, полученные в эскизном проекте приведены ниже.

такими показателями, как нагрузка на мощность силовой установки 1,90 кг/л.с. и мощность, отнесенная к несущей поверхности 92,00 л.с./м2. Соответственно, максимальная скорость полета на расчетной высоте могла составить 640-650 км/час, а скороподъемность 15,0-16,0 м/сек. Эти результаты были бы сопоставимыми с результатами, получаемыми для самолетов аналогичного назначения, снабженных моторами АМ-37, менее доведенными, имеющими больший вес и больший удельный расход топлива, что давало бы явные преимущества от использования реакторов Ефремова. К этому следует добавить эффект пламягашения, расширяющий возможности использования истребителя Ефремова в качестве ночного.

Владимир Котельников

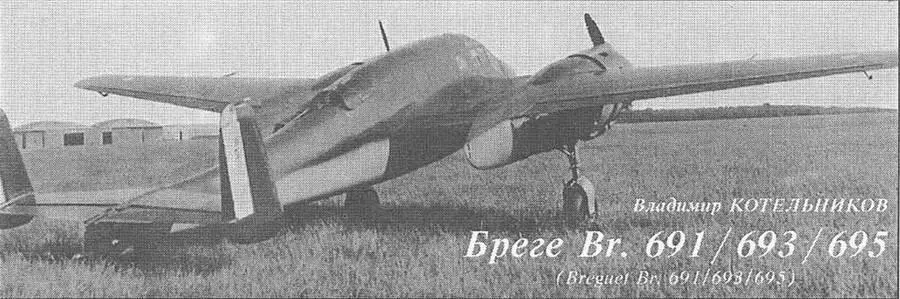

В середине 30-х годов на европейском континенте явно наблюдалось возрождение интереса к возможностям двух- и трехместных двухмоторных истребителей. Самолеты такого типа периодически появлялись и ранее, но не получили широкого распространения , поскольку основную, по воззрениям того времени, боевую задачу истребителей к перехвату самолетов противника более эффективно выполняли дешевые одноместные одномоторные машины. И поэтому разработке тяжелых истребителей большого радиуса действия практически не уделялось внимания.

Однако настал момент, когда проектирование таких самолетов началось почти одновременно в нескольких странах. Все они являлись тяжелыми двухмоторными истребителями-монопланами с возможностью многоцелевого использования. В 1934 г. в Аугсбурге приступили к работе над чертежами машины, которая впоследствии стала известна как Мессершмитт Bf 110. В Амстердаме взялись за проект будущего легкого " крейсера" Фоккер G.l. А во Франции в октябре того же года техническая служба ВВС выдала задание на трехместный истребитель с неподвижным направленным вперед пушечным вооружением, предназначенный для перехвата, сопровождения, а также использования в качестве лидера одномоторных истребителей.
