Восемь французских конструкторских бюро параллельно вступили в гонку со своими коллегами в Германии и Нидерландах. Задание на самолет категории СЗ ( " Трипляс де шас" - трехместный истребитель) привело к появлению машины Потэ Р.630, Анрио 220, Луар- Ньюпор LN.20 и Романо Ro 110 . Но самым передовым по своей концепции являлся Бреге Вг. 690, разработанный коллективом во главе с Жоржем Рикаром - прочный, эстетически привлекательный боевой самолет , который через несколько лет стали оценивать как облегченный предшественник "Бофай-тера".

Вг.690, наиболее характерной чертой которого являлся очень короткий нос фюзеляжа, был свободнонесущим монопланом со средним расположением крыла. В дюралевом фюзеляже -монококе размещались пилот, штурман и стрелок-радист. Вооружение складывалось из двух 20-мм пушек "Испано-Сюиза" в фюзеляже ( одна стояла слева, другая справа от места летчика) и одного 7,5 -мм пулемета MAC 1934 на подвижной установке в задней кабине. Крыло тоже являлось цельнометаллическим. К работающей на кручение "коробке" присоединялись отъемные носок и задняя кромка. На задней кромке крыла крепились элероны с металлическим каркасом и полотняной обтяжкой и щитки с пневмоприводом. Крыло разделялось на две половины, соединявшиеся болтами с главными шпангоутами фюзеляжа, разделяющими его кабины трех членов экипажа. Хвостовое оперение имело конструкцию, подобную крылу. Рули покрывались полотном.

На самолете стояли два 14-цилиндровых звездообразных двигателя воздушного охлаждения Испано-Сюиза 14АВ 02/ 03. Каждый из них развивал мощность 680 л.с. на высоте 3500 м и 650 л.с. на взлете.

Моторы вращали в противоположном направлении трехлопастные винты "Гамильтон". Запас горючего в 705 л распределялся между двумя баками по 205 л в крыльях и двумя по 147 л в мотогондолах. Колеса основных стоек шасси убирались назад в мотогондолы. Длинные стойки придавали самолету характерный большой стояночный угол.

Постройку опытного Вг.690 начали в Виллакублэ в 1935 г. Но официальный заказ на эту машину последовал лишь 26 марта 1937 г., когда она была уже почти готова.

В то же время техническая служба ВВС изучала потенциальные требования к самолету штурмовику. В подходе к такой машине штаб ВВС раскололся - наиболее "твердолобая" группировка придерживалась старой теории Дуэ. Но создатель Вг.690 Рикар с самого начала учитывал возможность выполнения своей машиной подобных задач. Были проведены предварительные прикидки по варианту двухместного штурмовика.

Постройка Вг.690-01 уже зашла слишком далеко, чтобы его можно было переделать в штурмовик без серьезной задержки программы испытаний. Его решили оставить в первоначальном виде. Но эта жертва оказалась напрасной. Из-за того, что приоритет в поставке моторов "Испано-Сюиза" был отдан серийному производству Р.630, опытный образец самолета ждал десять месяцев, пока ему досталась пара двигателей. Лишь 23 марта 1938 г. шеф-пилот "Бреге" Морис Класс впервые поднял машину в воздух.

Четыре месяца спустя Вг.690-01 отправили на испытания в СЕМА. В ходе официальных испытаний "Бреге" продемонстрировал полное превосходство над Р.630 по летным данным , хорошую управляемость и отличную маневренность. Однако масляные амортизаторы шасси оказались недостаточно прочными. Опытный образец в конце августа пришлось вернуть на завод "Бреге" для внесения изменений.

Еще до поступления Вг/690-01 в СЕМА результаты, показанные самолетом на заводских испытаниях , показались настолько многообещающими, что 14 июня 1938 г. выдали заказ на 100 машин в варианте двухместного штурмовика-бомбардировщика, обозначенного Вг.691АВ2. В последующие месяцы это количество увеличили до 204 самолетов, хотя это решение встретило ожесточенное сопротивление отдельных работников штаба ВВС, отрицавших саму необходимость существования специального самолета-штурмовика.

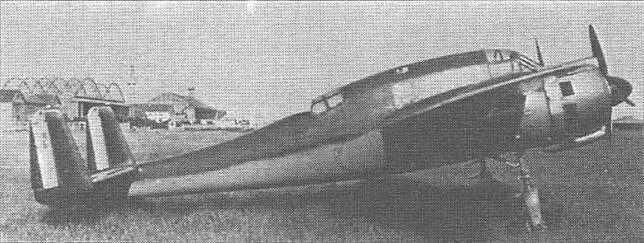

"Трехместный истребитель" Вг 690 №1

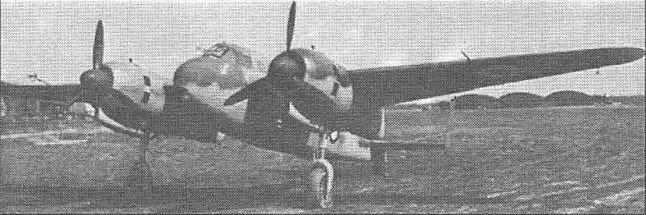

Br 691 AB2 №1 на испытаниях в Вшишкублэ, май 1939 г.

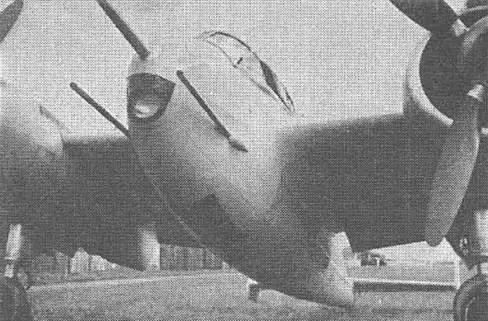

Второй серийный Вг 693 АВ2 в Вшишкублэ, март 1940 г.

Переделка базовой конструкции для новой роли не составляла серьезных проблем. Основные изменения касались ликвидации кабины штурмана, размещавшийся между двумя главными лонжеронами. Ее место занял бомбоотсек, в котором в кассете друг над другом располагались восемь бобм по 50 кг. Количество пушек в носовой части уменьшили до одной. 20-мм пушка HS404 стояла по правому борту в передней части фюзеляжа. Стрелял из нее пилот при помощи прицела Байле-Ленар 40. Он же служил при бомбометании с пикирования. К пушке добавили два 7,5-мм пулемета MAC 1934. И пушку, и пулеметы при штурмовке можно было отклонять вниз на 15°. В носовой части также монтировался фотоаппарат Фа-син 20. У стрелка-радиста в задней кабине стоял для защиты сзади 7,5-мм пулемет MAC 1934 на подвижной установке Алкан 220 (позднее Алкан 224). Такой же пулемет стрелял наклонно вниз-назад.

По сравнению с Вг.690-01 штурмовик отличался немного большей длиной за счет увеличения носовой части на 0,3 м. Моторамы удлинили на 0,24 м для сохранения центра тяжести самолета в первоначальном положении. Ход амортизаторов основных стоек шасси и хвостового колеса увеличили, само хвостовое колесо сделали большего размера. Масляные радиаторы перенесли из передней кромки крыла под мотогондолы. Раньше секция фонаря у пилота сдвигалась назад, теперь ее половины стали откидываться набок на петлях. Общий запас бензина подняли до 986 л, добавив по баку на 140 л. в каждой мотогондоле.

Первые 100 Вг.691 собирались оснастить моторами Испано-Сюиза 14АВ10/ 11, развивающими 700 л.с. на взлете и 725 л.с. на высоте 3250 м. Последующие машины должны были получить двигатели 14АВ12/13, специально предназначенные для операций на малых высотах. У них взлетная мощность равнялась 800 л.с, а на высоте 650 м они давали 745 л.с. Первые 50 самолетов укомплектовали винтами Ратье 1447/ 1448, с 51-го самолета ввели пропеллеры Гамильтон HS1311/1312.

Фирма "Бреге" довольно быстро оборудовала строющую линию для Вг.691. Меньше чем через год после подписания контракта о серийном производстве с нее сошел первый самолет. Фактически Вг/691 №1 поднялся в воздух менее чем через восемь недель после опытного штурмовика Вг.691-01. Последний взлетел 22 марта 1939 г., а серийный самолет - 15 мая. В конце августа эскадрилья 1/54, выделенная из 54-й эскадры, прибыла в Орлеан, где в октябре получила первую партию из пяти Вг.691.

Мотор Испано-Сюиза 14АВ, отличавшийся малым диаметром , обеспечивал выгодное соотношение между мощностью и мидельной площадью. Однако вскоре выявилось, что этот двигатель не обладает ожидавшимся ранее ресурсом. Никак не удавалось справиться с его "младенческими болезнями", надежность оставалась низкой. Поскольку фирма "Испано-Сюиза" бросила все силы на разработку двигателей жидкостного охлаждения , то шансов на успех почти не было. Поэтому решили заменить "Испано" на звездообразный Гном-Рон 14М еще меньшего диаметра.
