В январе-феврале 1995 г. Су-22М ВВС Перу использовались в боевых действиях на границе с Эквадором, причем эквадорские пехотинцы, вооруженные российскими ПЗРК «Игла», 10 февраля сбили два истребителя-бомбардировщика Су-22М и один штурмовик Цсссна А-37В.

ОСОБЕННОСТИ КОНСТРУКЦИИ. Самолет выполнен по нормальной аэродинамической схеме с крылом изменяемой геометрии, цельноповоротным вертикальным оперением и трехопорным шасси. Планер выполнен в основном из алюминиевых сплавов.

Крыло состоит из неподвижной части и консолей, способных изменять стреловидность в пределах 30-63°. Поворот консолей обеспечивается посредством двух гидромоторов, приводящихся в действие двумя независимыми гидросистемами. Имеется специальная система синхронизации, обеспечивающая симметричную перекладку консолей. Средства механизации крыла включают закрылки на центроплане и консолях и предкрылки по передней кромке консолей.

СИЛОВАЯ УСТАНОВКА. Су-17 оснащался ТРДФ АЛ-7Ф1 (I х9600кгс). На Су-17М, Су-17М2, Су-17МЗ, Су-17М4, Су-20 и Су-22М4 устанавливается ТРДФ АЛ-21ФЗ (1x11.200 кгс), на Су-22, Су-22М, Су-22М2 и Су-22МЗ-ТРДФ Р-29БС-300(1 х 11.200 кгс).

ВООРУЖЕНИЕ. Су-17М4 имеет десять узлов подвески, на которых может размещаться боевая нагрузка общей массой до 4000 кг, в том числе УР класса «воздух-земля» с телевизионной ГСН Х-29Т, ракеты с лазерным по л у активным наведением Х-25МЛ, Х-29Л и С-25Л, проти во радиолокационные ракеты Х-28, Х-27ПС, Х-25МП и Х-58, корректируемые бомбы с лазерным наведением КАБ-500Л, ев обод и опадающие бомбы калибром до 500 кг, контейнеры малогабаритных грузов, подвесные пушечные установки СППУ-22, НАР различных типов (в том числе и С-25 калибром 325 мм).

Для ведения воздушного боя самолет может оснащаться двумя УР класса «воздух-воздух» с ТГС Р-60,

Для поражения наземных РЛС на Су-17МЗ и Су- 17М4 может подвешиваться контейнер с системой «Вьюга», обеспечивающей целеуказание для противорадиолокационных ракет.

РАЗМЕРЫ, Размах крыла 10,04/13,70 м; длина самолета 18,9 м (Су-17М4 -19,02 м); высота самолета 4,97 м; площадь крыла 34,50/38,49 м2.

МАССЫ И НАГРУЗКИ, кг: максимальная взлетная 16280 (Су-17М4 19.500), нормальная взлетная (с 1000 кг бомб) 14.280 (Су-17М4 16400), топлива во внутренних баках 2800 (Су-17М4 - 4000), топлива с учетом ПТБ 7200.

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ (Су-17М4). Максимальная скорость у земли 1350 км/ч; максимальная скорость па большой высоте 1900 км/ч (Су-17-Су-17МЗ - 2230 км/ч); практический потолок 3 5.200 м; боевой радиус действия: без ПТБ 390 км, с ПТБ 570 км; перегоночная дальность с ПТБ 2750 км; длина разбега 1050 м (Су-17М4); длина пробега 950 (Су-17М4); максимальная эксплуатационная перегрузка 7,0 g.

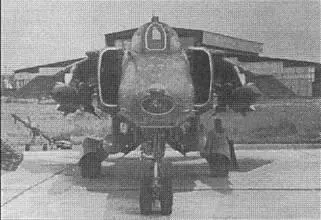

Истребитель-бомбардировщик, созданный на базе фронтового истребителя МиГ-23. Предназначен для нанесения ударов по неподвижным наземным целям в тылу противника в светлое время суток, а также штурмовых действий с использованием пушек, УР, НАР и с во б од попадающих бомб.

Проектирование МиГ-23Б было начато в 1969 году (параллельно велись работы по созданию штурмовика на базе истребителя МиГ-21, в дальнейшем прекращенные). Первый полет опытного МиГ-23Б с ТРДФ АЛ-21Ф-3 состоялся 20 августа 1970 г (летчик-испытатель П.М.Остапенко), серийный выпуск истребителя-бомбардировщика был начат в 1971 году (на ММЗ «Знамя труда» построено 24 самолета). Несколько позже появился МиГ-23БН - развитие МиГ-23 Б с крылом истребителя МиГ-23М и ТРДФ Р-29Б-300, унифицированным с двигателем фронтового истребителя. МиГ-23 БН и его модификации МиГ-23БМ и МиГ-23БК - строились па ММЗ «Знамя труда», а также переоборудовались на ремонтных заводах ВВС из ранее построенных истребителей МиГ-23 (всего было построено или переоборудовано около 450 МиГ-23БН).

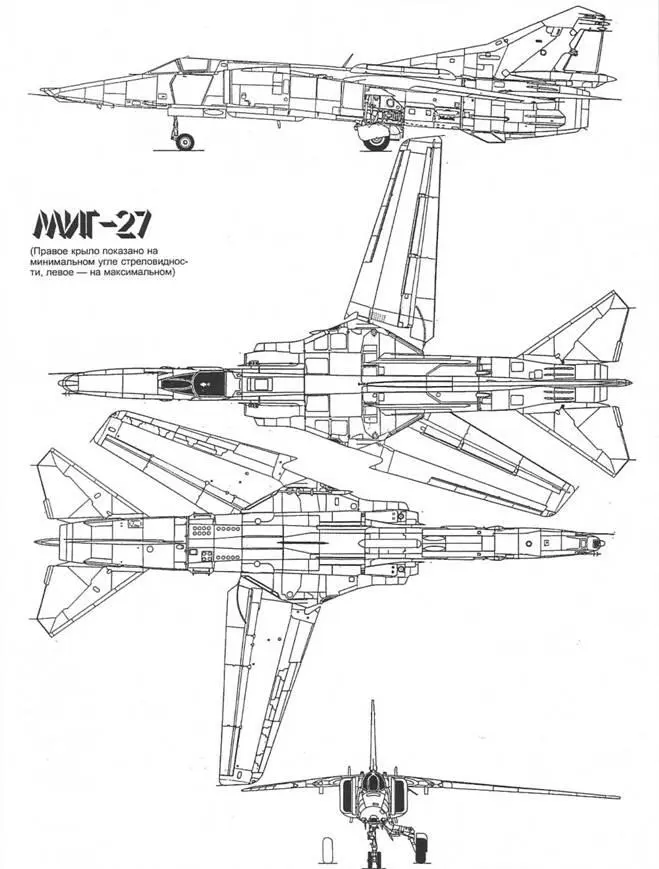

Серийное производство истребителя-бомбардировщика МиГ-27 осуществлялось на Иркутском авиационном заводе в 1973-1977 гг. (построено 560 самолетов). От МиГ-23 он отличался более простыми, нерегулируемыми воздухозаборниками и пушечным вооружением, состоящим из мощного шестиствольного 30-мм орудия ГШ-6-30.

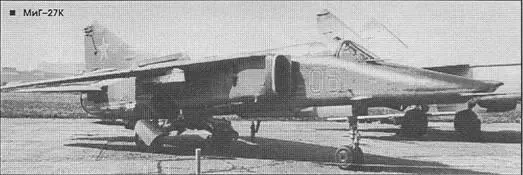

МиГ-27К и МиГ-27М, имевшие усовершенствованное БРЭО и вооружение, строились в Иркутске, соответственно, в 1977-1979 ге (выпущено 200 самолетов) и в 1978-1983 гп (150 самолетов).

500 МиГ-27 в 1982-1985 гг. переоборудовали в вариант МиГ-27Д (самолет, в целом, соответствовал МиГ-27М) на авиазаводе в г. Улан-Удэ.

Истребители-бомбардировщики МиГ-27 всех модификаций сняты с вооружения ВВС России. Часть машин передана в резерв и находятся на базах хранения в состоянии, обеспечивающем, в случае необходимости, их боевое использование. Самолеты этого типа имеются в составе ВВС ряда стран СНГ (в частности, Украины, Белоруссии и Казахстана). МиГ-23БН поставлялись ВВС Афганистана, Алжира, Анголы, Болгарии, Венгрии, Египта, Германии, Ирака, Индии, Кубы, Ливии, Нигерии, Чехословакии, КНДР, Эфиопии, Южного Йемена, Сирии, Судана.

Экспортный МиГ-27Л, предназначенный для ВВС Индии, был построен на авиазаводе в Улан-Удэ, где выпустили небольшую серию машин этого типа, а также изготавливали детали для самолетов индийской сборки. Постройка первого индийского самолета, получившего название «Бахадур», из деталей, поставленных СССР, была завершена в январе 1986 г., а в 1988 году началась постройка полностью индийских самолетов. Самолеты МиГ-27Л поставлялись также ВВС Ирака.

В 1996 году МАПО-МИГ продемонстрировало модифицированный вариант истребителя-бомбардировщика МиГ-27М, оснащенный новым БРЭО. Самолет получил навигационную систему нового поколения, в состав которой вошла ИКС, совмещенная с приемником спутниковой навигации NAVSTAR/ГЛОНАСС. На многофункциональном жидко-кристаллическом индикаторе, установленном в кабине, может проецироваться цифровая карта местности. В комплекс вооружения включены новые образцы высокоточного оружия класса «воздух-поверхность». Под фюзеляжем может подвешиваться контейнер с БРЛС типа «Копье», что обеспечивает самолету МиГ-27 возможность вести ракетный бой на средних дальностях в любых погодных условиях, в том числе и с использованием новейших ракет класса «воздух- воздух» PBB-AЕ Усовершенствованный вариант самолета МиГ-27М ориентирован на экспорт В частности, по его образцу возможна модернизация истребителей-бомбардировщиков ВВС Индии МиГ-23БН и МиГ-27МЛ.

БОЕВОЕ ПРИМЕНЕНИЕ, В период боев в южном Ливане летом 1982 года самолеты МиГ-23БН сирийских ВВС нанесли несколько мощных бомбовых ударов по целям в глубине израильских боевых порядков. Всего истребители-бомбардировщики МиГ-23БН и Су-22М выполнили 40 боевых вылетов, уничтожив, по сирийским данным, 80 танков и около двух батальонов пехоты. В то же время армейским средствам ПВО и авиацией Израиля было сбито 14 МиГ-23БН. Зимой 1982-1983 гг сирийские МиГ-23БН, получившие из СССР новое вооружение (в частности, авиационные бомбы увеличенной мощности и более совершенные кассетные боеприпасы), участвовали в нанесении ударов по кораблям американского флота, развернутых у побережья Ливана.
