В 1999 году самолеты МиГ-27 индийских ВВС применялись в боевых действиях в Кашмире (один самолет был сбит огнем с земли).

ОСОБЕННОСТИ КОНСТРУКЦИИ. По сравнению с истребителем МиГ-23 на МиГ-27 улучшен обзор вперед-вниз, введено бронирование (в частности, установлены накладные бронелисты в районе кабины летчика), усилено ударное вооружение. Для улучшения проходимости по грунтовым аэродромам увеличен размер колес шасси. На МиГ-27 применены нерегулируемые боковые воздухозаборники.

СИЛОВАЯ УСТАНОВКА. Один ТРДФ АЛ-21 ФЗ (МиГ-23Б х 11.270 кгс) или Р-29Б-300 (1 х 11.500 кгс).

ОБОРУДОВАНИЕ. МиГ-23БН оснащен лазерным дальномером «Фон», прицельной системой «Сокол-23С», навигационной системой КН-23, станцией наведения УР класса «воздух-поверхность» «Дельта-Н» или «Дельта-ИГ», оптическим прицелом AСП-17Б, бомбардировочным прицелом РБК-3, МиГ-23БМ оборудован придельно-навигационным комплексом ПрНК-23 и лазерным дальномером «Клен». На МиГ-23БК установлен ПрНК-23Мс цифровым вычислителем, обеспечивающий более широкие возможности при атаке со сложных видов маневра.

На МиГ-27, МиГ-27М, МиГ-27МЛ и МиГ-27Д установлен прицельно-навигационный комплекс ПрНК-23 или ПрНК-23 М, включающий автоматическую систему управления САУ-1 или САУ-23Б и лазерный далыюмер-целсуказатсль «Клен».

Для управления УР класса «воздух-земля» имеется станция наведения «Дельта-2НГ» (установлена на крыле) или «Дельта-НЗГ» (размещена в носовой части, над оптическим окном лазерного дальномера), МиГ-27К оснащен ПРнК-23К с оптоэлектронной системой «Кайра-1», включающей лазерный дальномер-целеуказатель и телекамеру, БЦВМ «Орбита-20-23К», аппаратурой РСБН «Радикал», ДИСС-7, автоматической системой управления САУ-23Б и радиовысотомером АО-31.

В кабине установлен ИЛС (на МиГ-27 других модификаций не устанавливается). Система управления оружием обеспечивает пуск УР со сложных видов маневров, а также применение управляемого оружия в режиме программно-корректируемого слежения, без визуального наблюдения цели.

Средства РЭБ позволяют обнаруживать РЛС наземного базирования и производить постановку активных и пассивных помех.

На крыле самолетов, прошедших доработку, размещены контейнеры с ИК ловушками.

ВООРУЖЕНИЕ. МиГ-23Б-пушка ГШ-23Л (23 мм, 200 патронов), МиГ-27 - пушка ПП-6-23 (30 мм, 260 патронов).

Ракетное вооружение МиГ-23Б включает НАР, а также две УР Х-66 или Х-23. Для самообороны применяются ракеты малой дальности Р-ЗС с ТГС. МиГ-27К, МиГ-27М, МиГ-27Л и МиГ-27Д могут применять УР X-25 и Х-29 с лазерным или телевизионным наведением. Для самообороны они вооружаются четырьмя УР ближнего боя Р-60М.

МиГ -27К может применять корректируемые бомбы КАБ-500Л с лазерной системой наведения.

Часть самолетов МиГ-23Б и МиГ-27 может оснащаться противорадиолокационными ракетами Х-28 или Х-25П (для управлением их пуском под фюзеляжем устанавливается контейнер с системой «Вьюга»). В ходе модернизации самолеты могут быть оснащены ракетами Х-31П.

Бомбовая нагрузка МиГ-23Б-3000 кг. Он может брать па борт до 18 бомб массой 50-100 кг или четыре - 500 кг Допускается подвеска под крылом двух пушечных контейнеров УПК-23-250 с пушкой ГШ-23 (23 мм, 250 патронов). МиГ-27 различных модификаций могут брать до 22 бомб массой до 100 кг или до восьми бомб массой 500 кг

РАЗМЕРЫ. Размах крыла 7,80/14,00 м; длина самолета 16,70 м; высота самолета 5,77 м; площадь крыла 37,35-34,16 м2 (при 72°); диапазон изменения угла стреловидности 16- 72°.

МАССЫ, кг: максимальная взлетная 18.600 (МиГ-23Б), 20.560 (МиГ-27), 20.670 (МиГ-27К, МиГ-27М, МиГ-27МЛ и МиГ-27Д); нормальная взлетная 15.600 (МиГ-23Б), 16.450 (МиГ-23БН), 17,960 (МиГ-27), IS. 100 (МиГ-27К, МиГ-27М, МиГ-27МЛ и МиГ -27Д); пустого 11.908 (МиГ-27); топлива во внутренних баках 4560 (МиГ-27); нормальная боевая нагрузка 1500; максимальная боевая нагрузка 4000.

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ (МиГ-23К). Максимальная скорость у земли 1350 км/ч; максимальная скорость па большой высоте 1800 км/ч (М=1,7); практический потолок 15.600 м; посадочная скорость 240 км/ч; боевой радиус действия со 1000 кг бомб: по маловысотному профилю 580 км, по комбинированному профилю 850 км (МиГ-27 - 800 км); перегоночная дальность 2500 км; длина разбега 950 м, длина пробега 900 м; максимальная эксплуатационная перегрузка 7,0 g (МиГ-23Б) или 7,5 g.

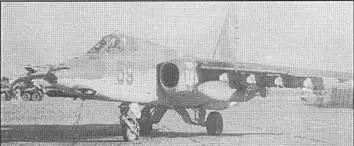

Один из наиболее эффективных боевых самолетов российской фронтовой авиации, Су-25 в настоящее время является единственным в мире типом «классического» бронированного штурмовика, находящего в серийном производстве.

Работы по созданию этого самолета были начаты в инициативном порядке в 1968 году, при этом рассматривался ряд компоновочных решений, В конечном итоге был выработан облик штурмовика нормальной аэродинамической схемы с двумя ТРД АИ-25Т (2 х 1750 кгс), боковыми нерегулируемыми воздухозаборниками и высокорасположенным крылом малой стреловидности, имеющим относительно большое удлинение. Проект получил рабочее обозначение Т8.

В марте 1969 г. ВВС был объявлен конкурс проектов перспективного штурмовика, в котором, помимо ОКЕ П.О.Сухого, приняли участие ОКБ Яковлева (Як-25ЛШ), Ильюшина (Ил-42) и Микояна (МиГ-21ЛШ). В «финал» вышли проекты ОКБ Сухого и Микояна, работы по которым было решено довести до постройки опытных экземпляров. В дальнейшем «микояновцы» по ряду причин прекратили участие в «гонке», а разработка штурмовика Сухого была продолжена.

В процессе разработки параметры самолета постепенно менялись. Вскоре оказалось, что тяга двух ТРДД АИ-25Т уже недостаточна, и для самолета был выбран бесфорсажный вариант уже существующего двигателя РД-9Б (2700 кгс). При этом конструкция штурмовика позволяла в дальнейшем без особого труда перейти па новые, еще более мощные двигатели.

Первоначално самолет предполагалось оснастить уже существующим прицельно-навигационным оборудованием, разработанным для истребителя-бомбардировщика Су-17 (что должно было ускорить создание штурмовика и облегчить освоение его в войсках). В дальнейшем штурмовик должен был получить новое БРЭО, полностью отвечающее требованиям ВВС к боевым самолетам четвертого поколения.

Огромное внимание конструкторы самолета уделяли вопросам боевой живучести нового штурмовика. Обрабатывались различные системы бронирования (в том числе и с использованием композиционных преград, включающих листы из титанового и алюминиевого сплава с резиновой прослойкой), варианты резервирования бортовых систем, а также (впервые в СССР применительно к фронтовому ударному самолету) меры по снижению радиолокационной заметности.
