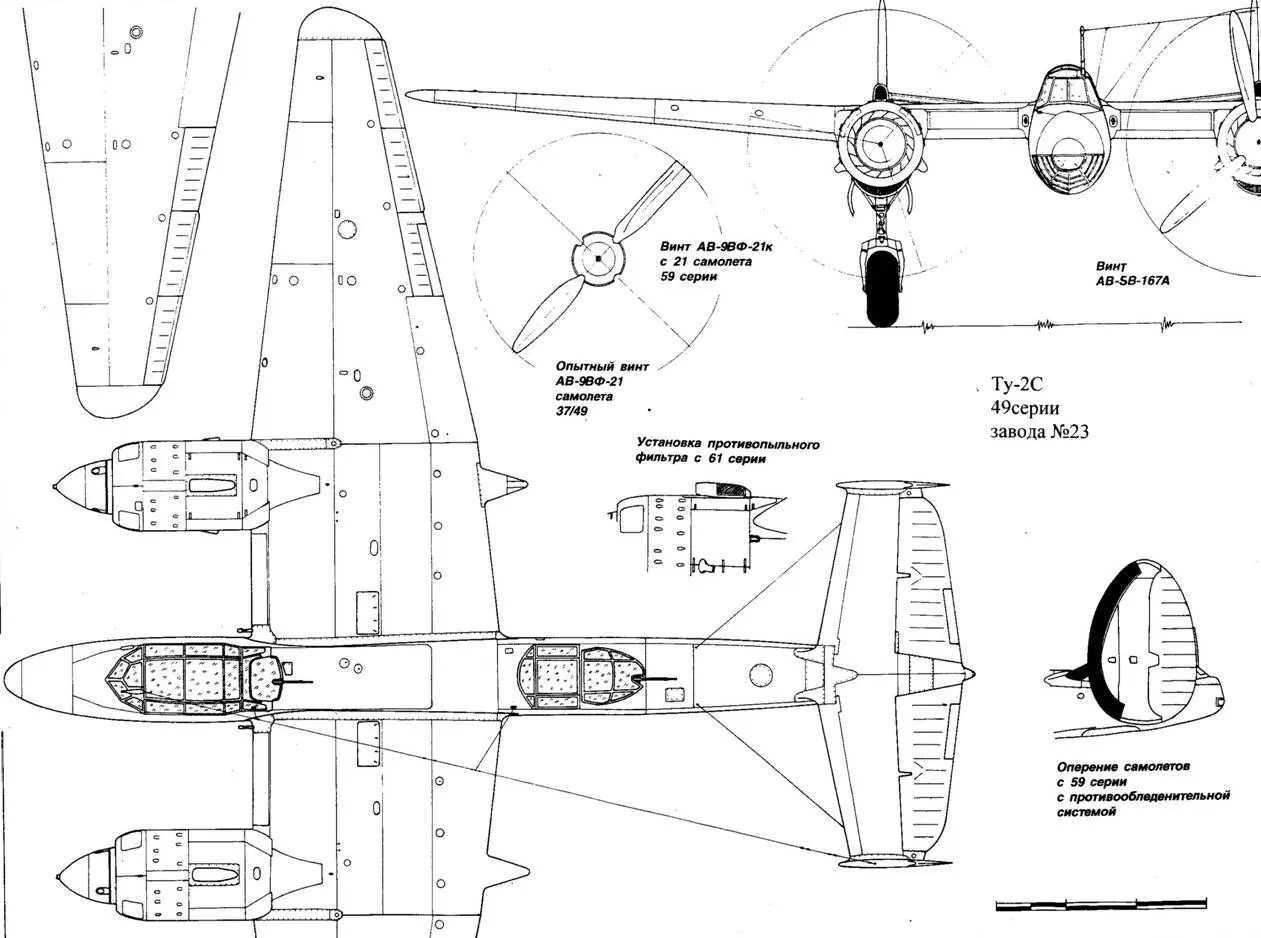

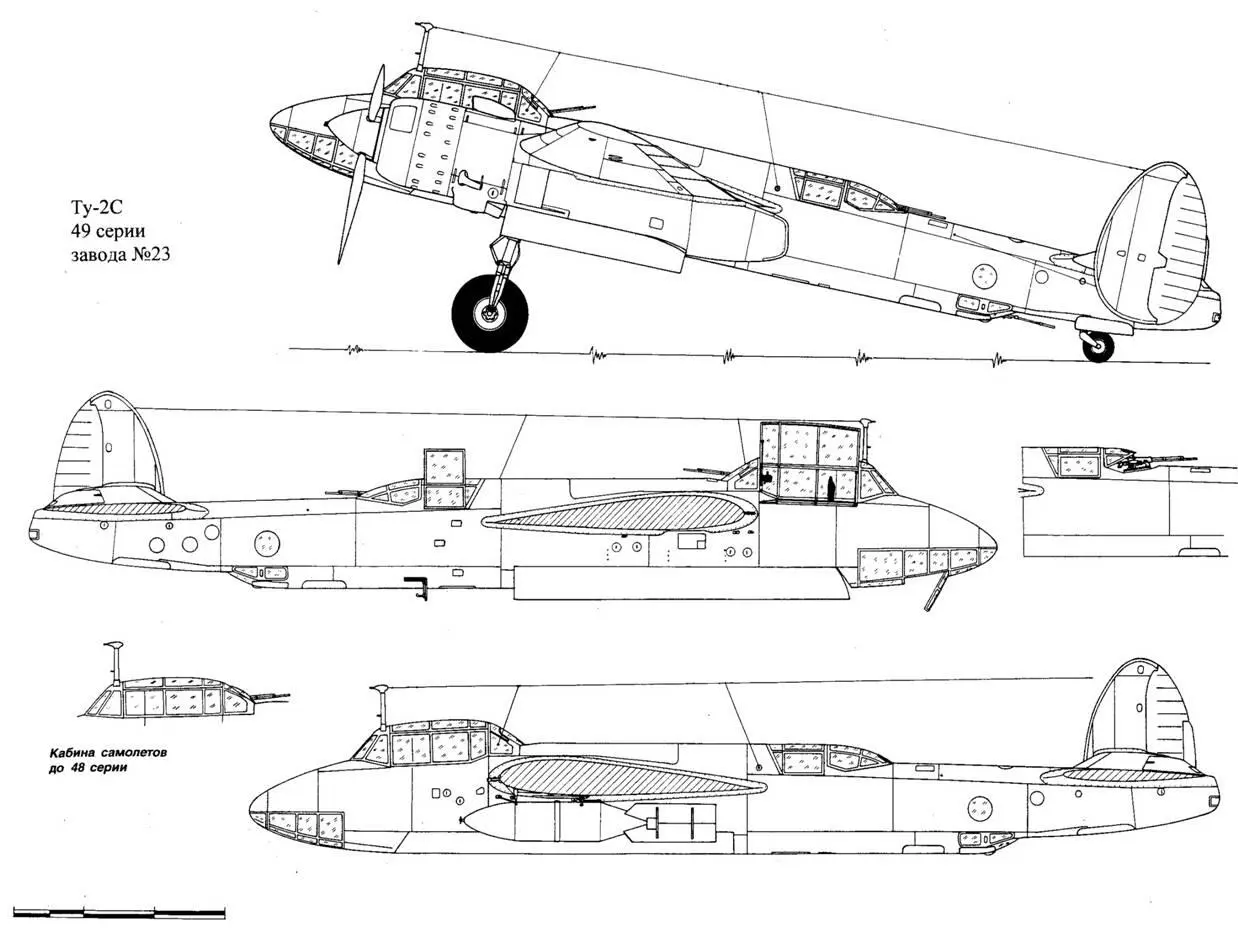

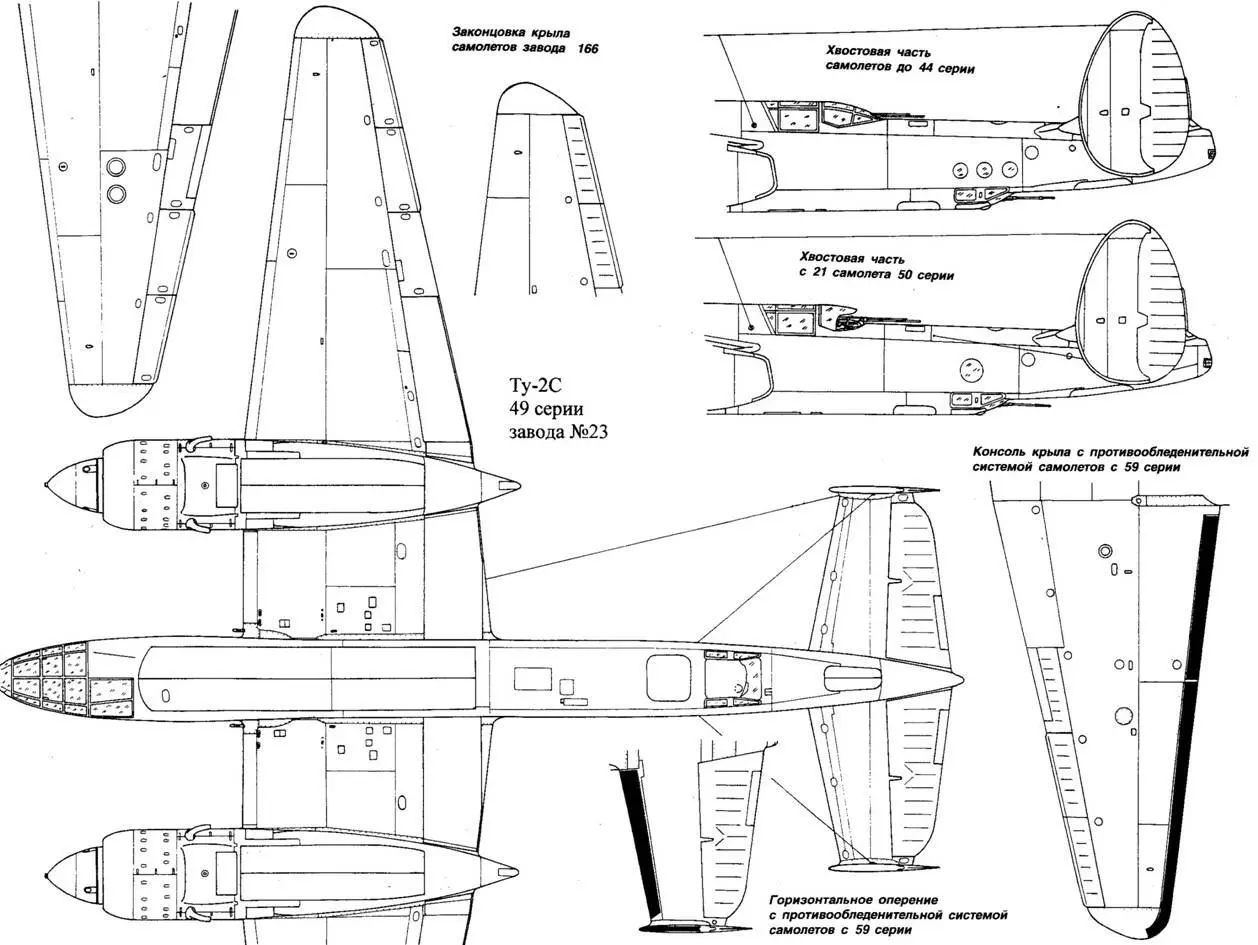

Прицеливание при бомбометании с горизонтального полета производится штурманом при помощи прицела ОПБ-1 Р, при бомбометании с пикирования летчиком при помощи прицела ПБП-1.

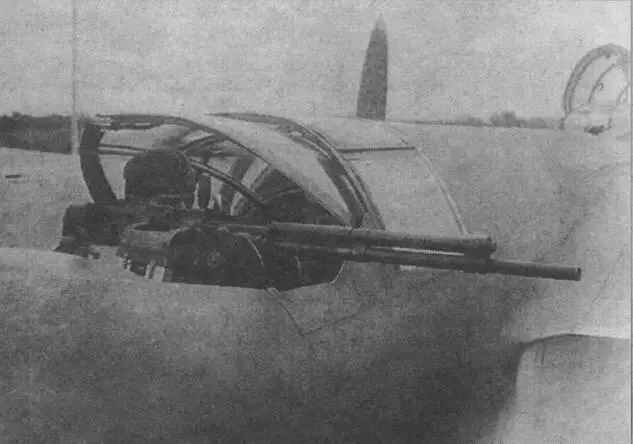

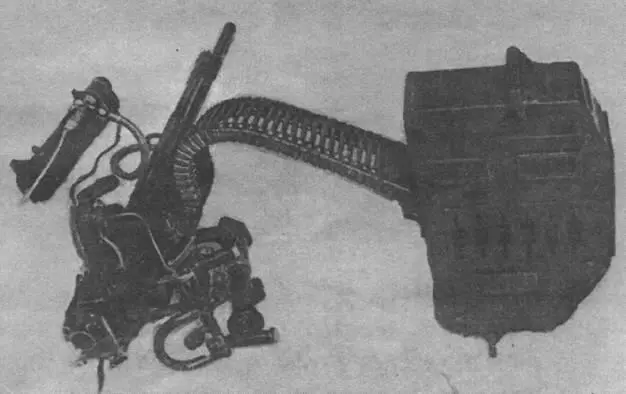

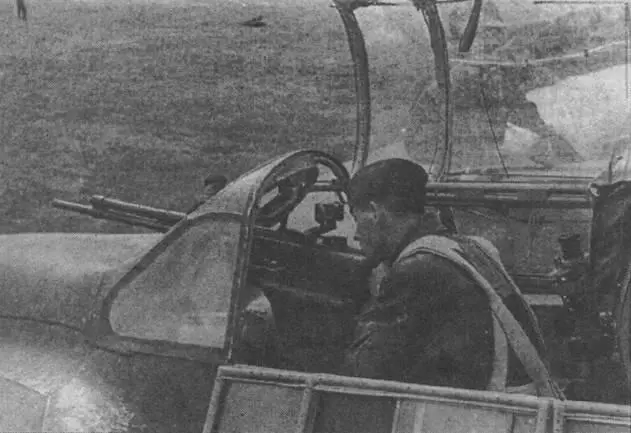

Сверху вниз: стрелковые установка штурмана, верхнего стрелка и пулемет УБ нижнего стрелка

На самолете установлен автомат пикирования типа АП-3, представляющий электромеханизм, установленный на правой половине руля высоты и предназначенный для отклонения триммера руля вверх. По сигналу летчика АП-3 отклоняет триммер вверх, при этом руль высоты отклоняется вниз и самолет переходит в пикирование. По сигналу на сброс бомб АП-3 переводит триммер в нейтральное положение и самолет выходит из пикирования с перегрузкой 3,5 - 4 g. В дальнейшем на самолетах ставились улучшенные автоматы пикирования типа АП-ЗС и АП-ЗМ, в которых, за счет введения реле времени, процесс выполнения пикирования был оптимизирован.

Стрелково-пушечное вооружение самолета по своему тактическому назначению разделяется на оружие нападения и оружие защиты.

К оружию нападения относится крыльевая пушечная установка, состоящая из двух пушек ШВАК калибра 20 мм, установленных в центроплане около бортов фюзеляжа на неподвижных лафетах между 1-й и 3-й нервюрами. Емкость снарядного ящика для каждой пушки составляет 150 снарядов. Управление огнем электрическое. Гильзы и звенья выбрасываются наружу, под крыло. Для вентиляции и охлаждения стволов пушек в центроплане поставлены металлические чехлы, в которые подается охлаждающий воздух. Кнопка управления огнем расположена на штурвале у летчика, который ведет стрельбу, пользуясь при прицеливании ПБП-1. Перезаряжание пушек производится сжатым воздухом.

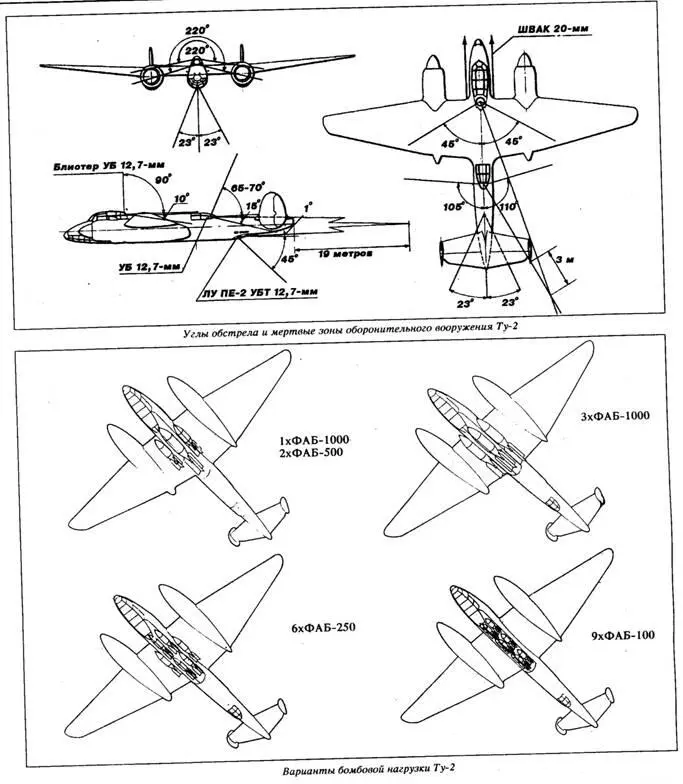

К оружию защиты относятся верхняя блистерная установка штурмана, верхняя установка стрелка-радиста ВУБ-2М и нижняя люковая установка стрелка. Каждая установка оснащена пулеметом Березина калибра 12,7 мм. Емкость патронных ящиков 190, 250 и 300 патронов соответственно. Блистерная установка оборудована коллиматор-ным прицелом К-8Т, ВУБ-2М - К-8Т и механизмом стабилизации прицела ОМП-7, люковая - прицелом типа ОП2Л. Каждый пулемет имеет патронный ящик, рукав питания и мешок для сбора стрелянных гильз и звеньев.

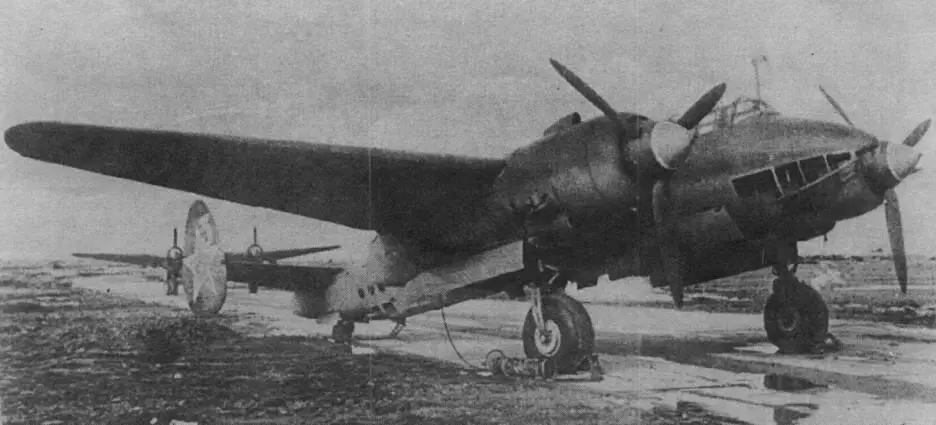

Ту-2Р №304 на войсковых испытаниях

С самого начала проектирования прототипов самолета Ту-2 А.Н.Туполев и его коллектив рассматривали проект как основу для создания семейства боевых самолетов различного назначения. Это направление развития базовой конструкции Ту-2 было в дальнейшем реализовано в следующих основных направлениях:

- создание самолета-разведчика;

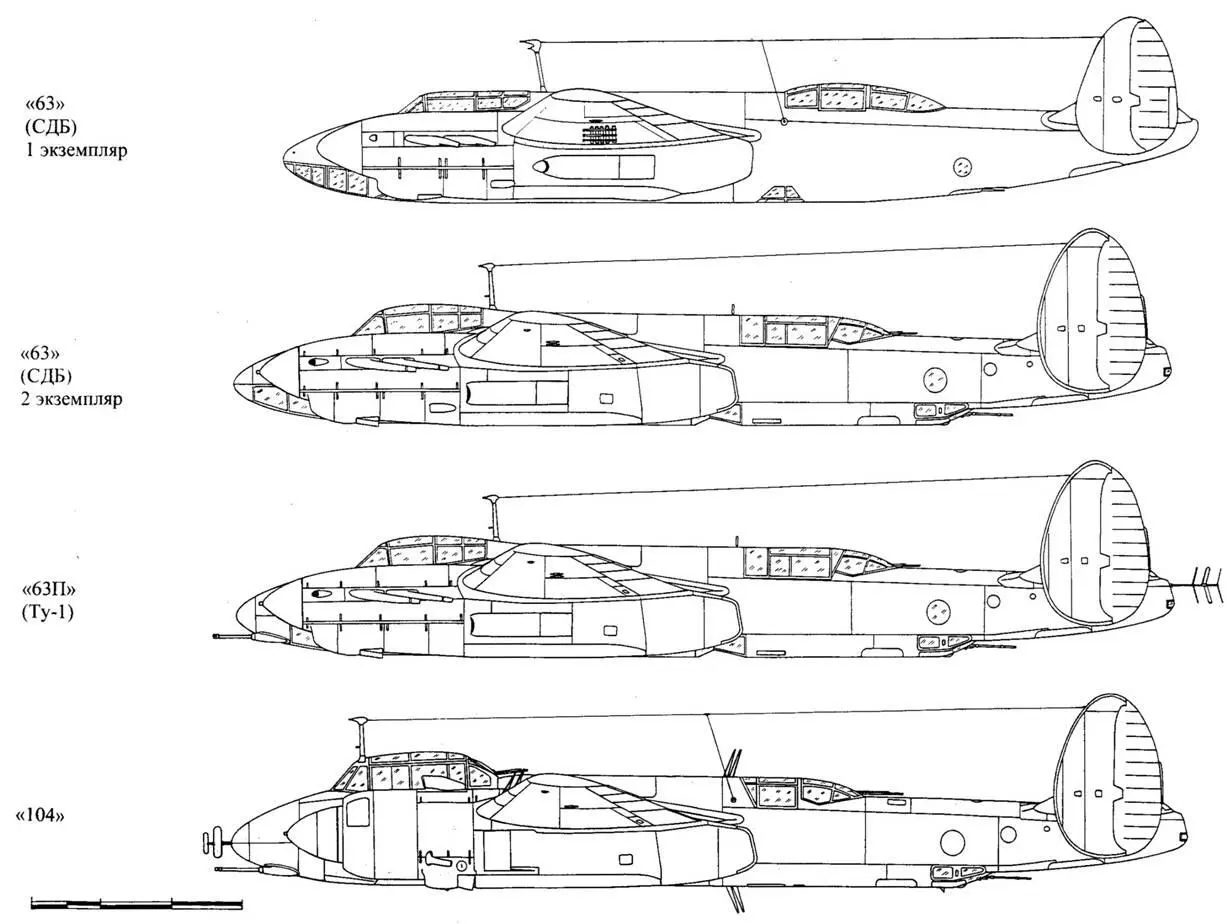

- создание скоростного дневного бомбардировщика близкого по назначению к английскому "Москито";

- создание истребителя-перехватчика с мощным бортовым стрелково-пу-шечным вооружением и бортовой РЛС;

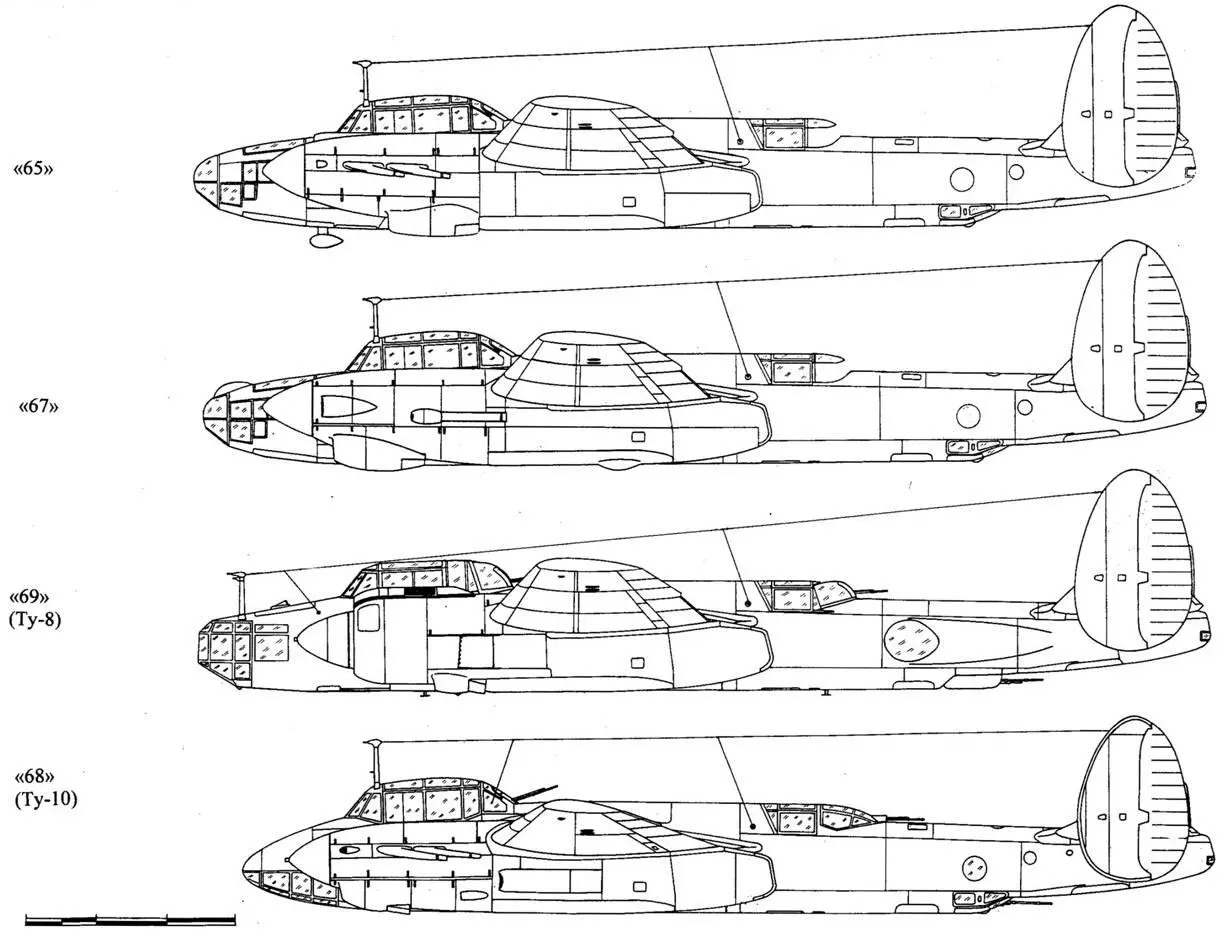

- создание дальнего бомбардировщика;

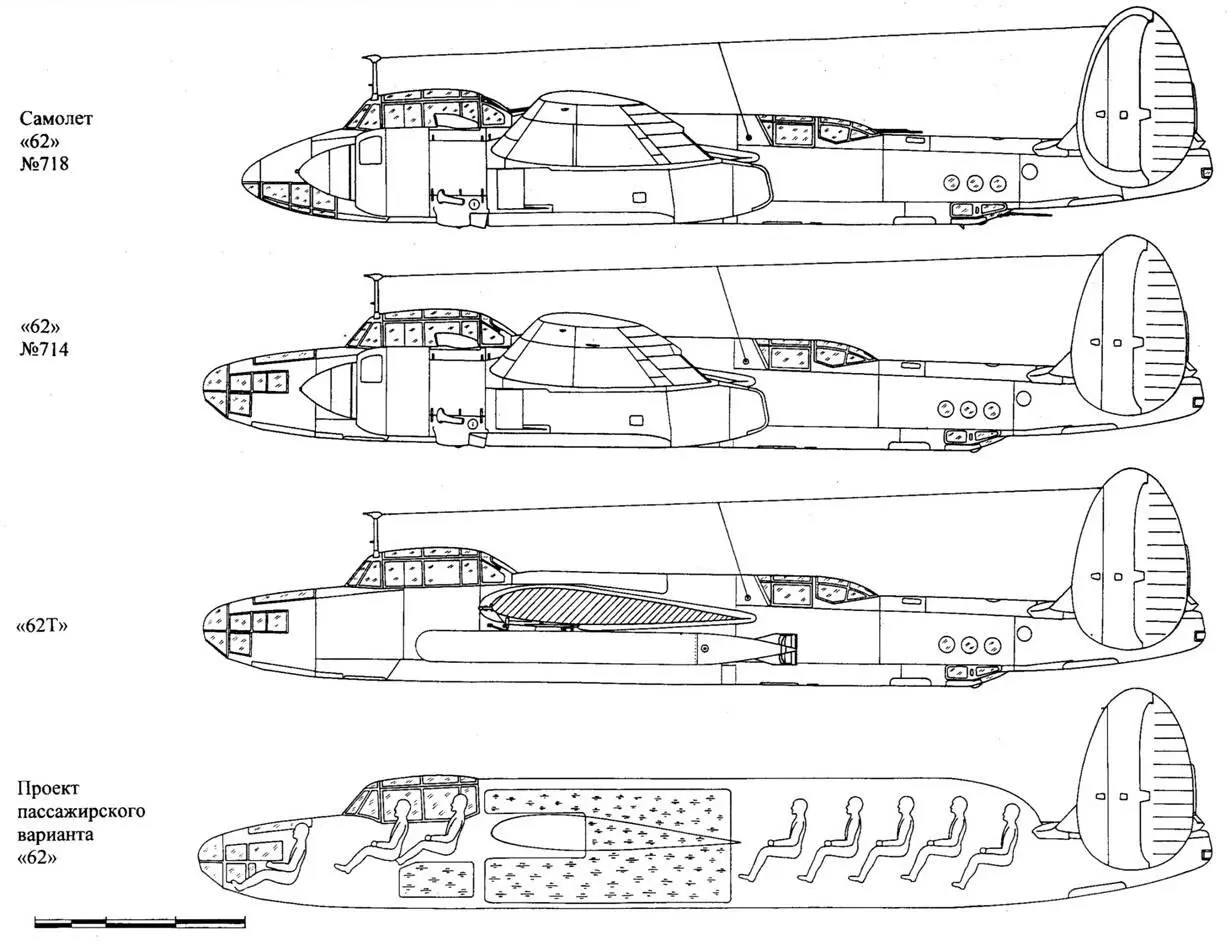

- создание самолета-торпедоносца.

Помимо этих генеральных направлений развития Ту-2, ОКБ в течение всего периода активного существования Ту-2 как типа проводило большое количество экспериментальных и опытно-конструкторских работ по усовершенствованию базовой конструкции Ту-2, внедрению на него новейших систем целевого и специального оборудования. Учитывая важность модификационных и модернизационных работ по Ту-2, А.Н.Туполев создает сразу же после окончания войны, в рамках ОКБ специальное подразделение - Бюро модификаций, на которое был возложен основной круг задач, связанных с развитием и совершенствованием Ту-2.Таким образом, начиная с первых опытных и серийных Ту-2 и, практически до тех пор пока машина не была снята с вооружения ВВС СССР, ОКБ продолжало непрерывные работы по усовершенствованию самолета Ту-2.

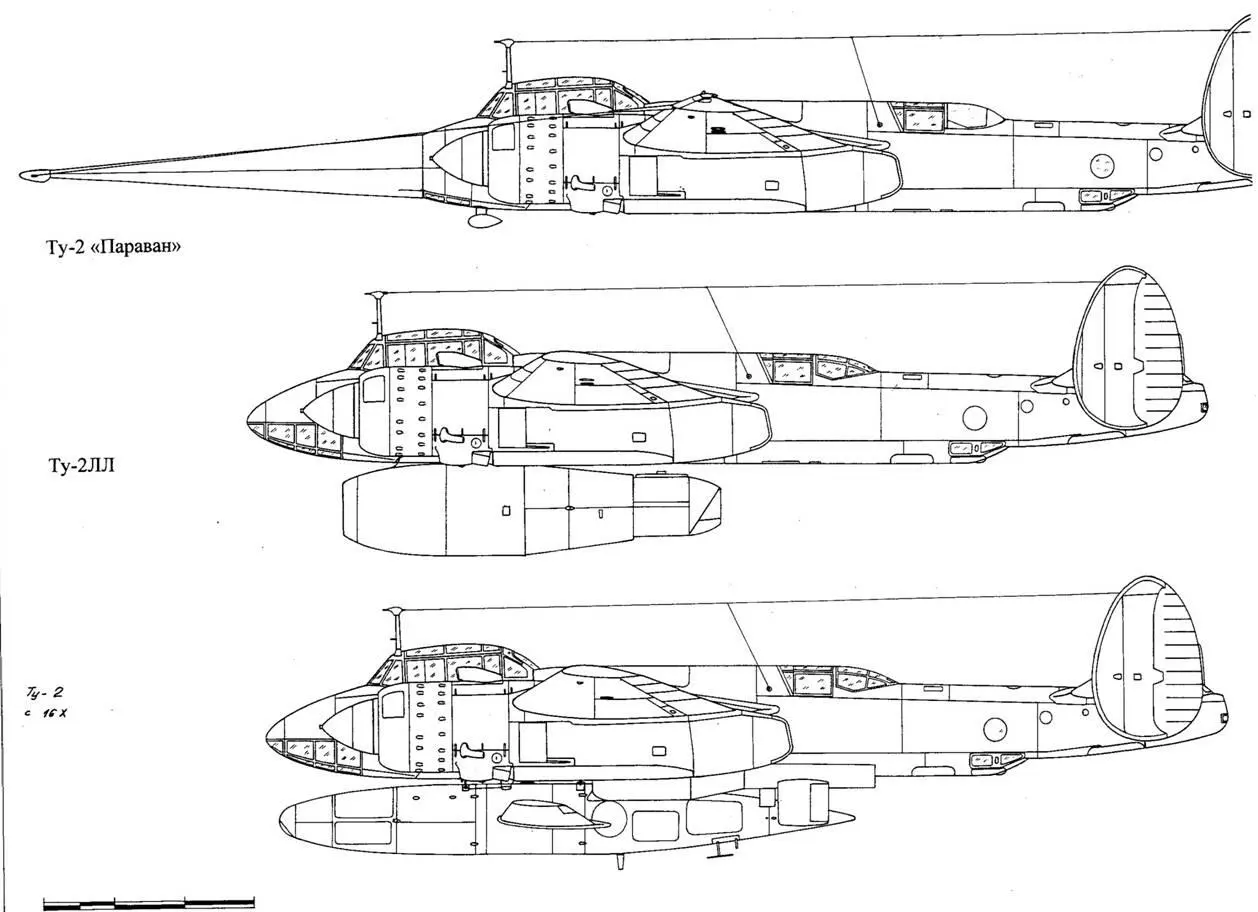

Ниже приводятся материалы по практически всем известным на сегодня вариантам Ту-2, кроме тех, которые были рассмотрены выше.

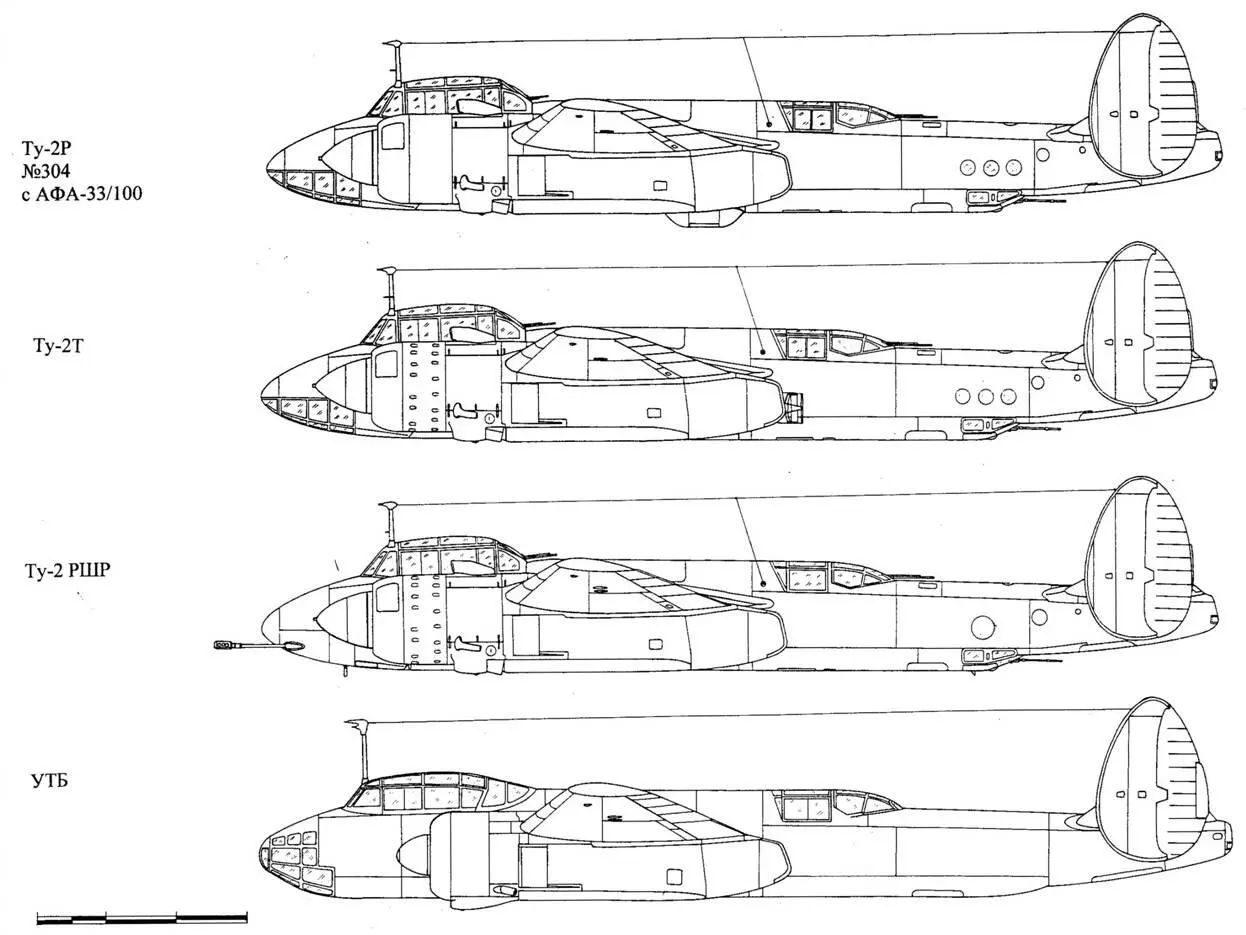

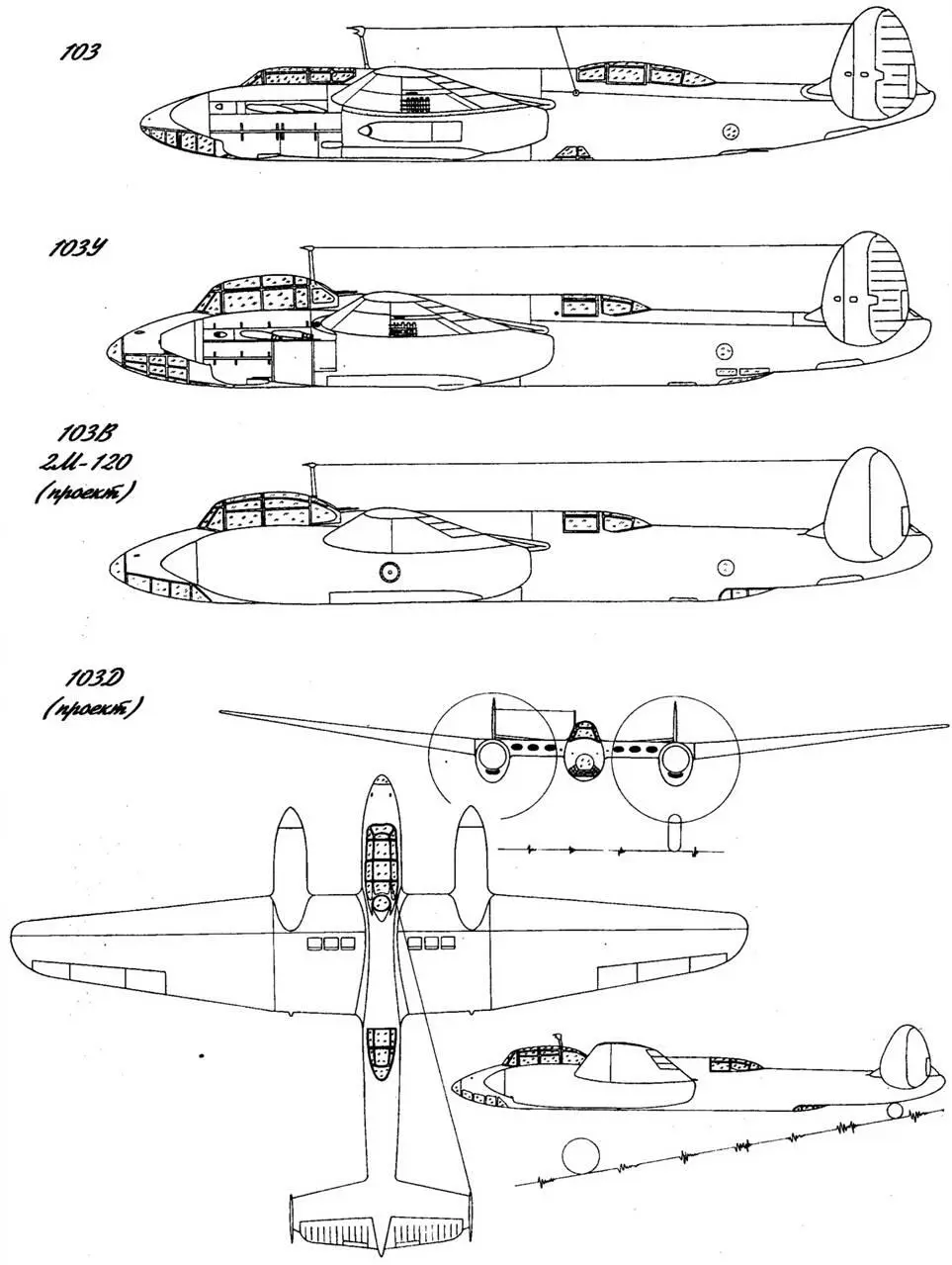

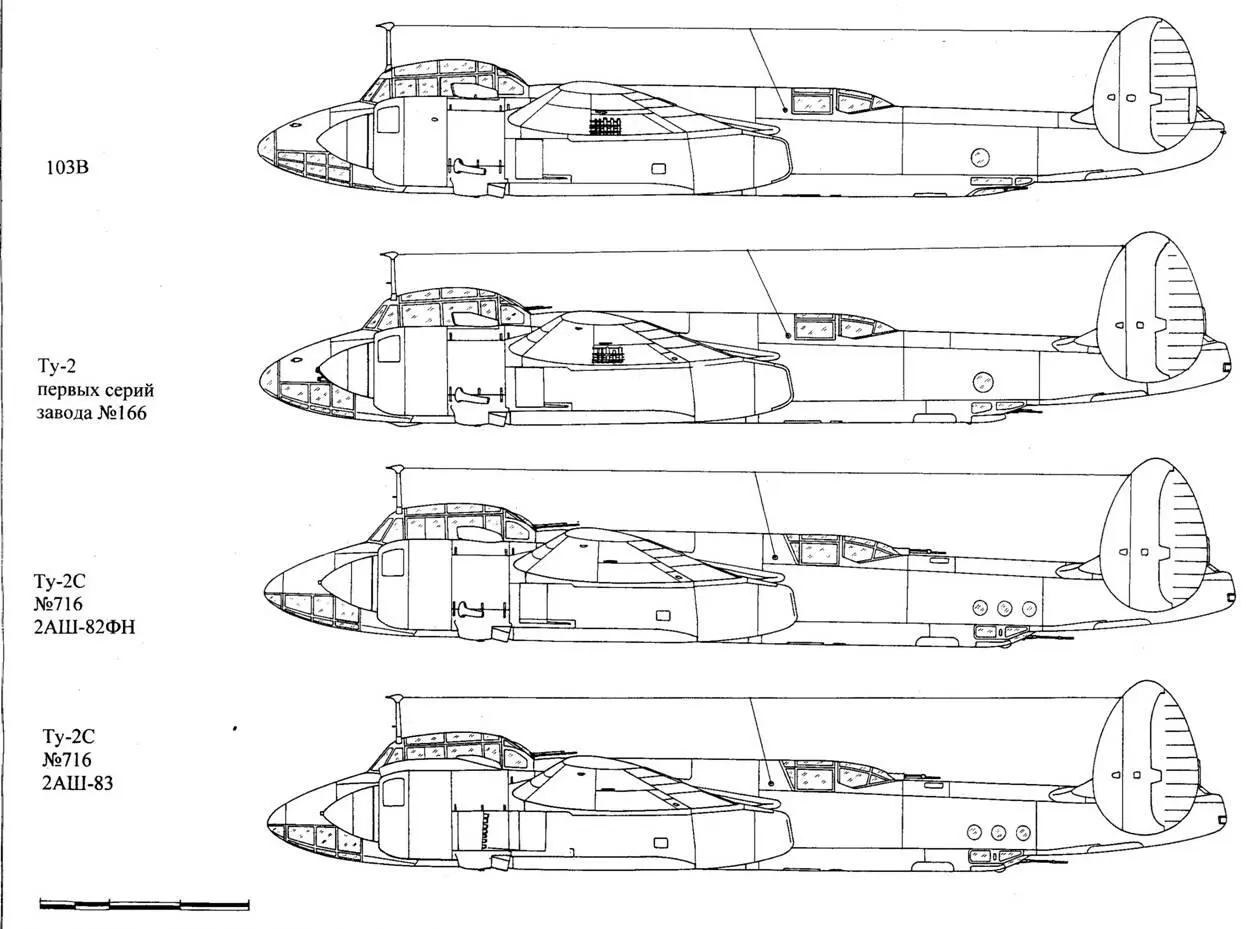

Самолеты-разведчики Вопрос использования Ту-2 в варианте самолета-разведчика рассматривался А.Н.Туполевым еще в 1941-1942 году, когда шла речь о внедрении в серию и о дальнейшем развитии опытных самолетов "103*, "103У" и "103В". Во всех предложениях по этим проектам учитывалась возможность их использования в качестве фоторазведчиков. По мере освоения фотооборудования и использования его на Ту-2, перед ОКБ возникали вопросы, до того времени не решенные для самолета-фоторазведчика, а потому на протяжении ряда лет ОКБ вынуждено было последовательно изучать, разрабатывать и испытывать в опытных и боевых условиях не только новое фотооборудование, но и связанное с разведывательной работой новое аэронавигационное оборудование, оборудование системы автоматики и т.д. Эта работа проводилась в течение 1942-1946 гг, и только в 1947 г появился головной серийный самолет Ту-2Р завода №23, который соответствовал ТТТ ВВС, и которому в серии было присвоено обозначение Ту-6.

Создание разведывательного варианта Ту-2 прошло следующие основные этапы:

Весной 1942 г в интересах фронта ОКБ приступило к разработке проекта оборудования разведывательного варианта Ту-2, отличительной особенностью которого была установка в бомбовом отсеке фюзеляжа дополнительного бензобака и фотоаппаратов АФА-Зс. 2 июня 1942 г. комиссия ВВС осмотрела и утвердила макет разведчика Ту-2Р 2М-82; после чего ОКБ приступило к изготовлению документации по переоборудованию Ту-2 в вариант разведчика.
