Компоновка фюзеляжа и размещение экипажа, вооружения и оборудования в "85-ой" оставались по существу такими же как и у самолета "80", за исключением лишь того,что передний и задний бомбовые отсеки были удлинены для обеспечения подвески в каждом из них по одной фугасной бомбе ФАБ-9000.

Количество членов экипажа могло быть увеличено до 12 за счет введения в переднюю кабину бортового техника. Для него предполагалось ввести дополнительное рабочее место.

Система и схема оборонительного стрелково-пушечного вооружения были аналогичны самолету "80". На первом этапе в системе предполагалось использовать только оптические прицельные станции типа ПС-48, в дальнейшем для кормовой установки планировалось ввести радиолокационную прицельную станцию "Аргон" (ПРС-l). В пяти установках попарно устанавливались новые авиационные пушки типа НР-23.

Шасси сохраняло трехоопорную схему с носовым колесом,все стойки были оборудованы спаренными колесами. Передние колеса тормозов не имели, все колеса основных стоек были оборудованы тормозами. В хвостовой части фюзеляжа снизу устанавливалась предохранительная пята. Управление стойками шасси осуществлялось с помощью мощных электромеханизмов, предусматривался аварийный механический привод с помощью ручного привода.

Система управления самолетом сохранилась жесткой,без использования гидроусилителей. Сервисные агрегаты системы управления (закрылки и триммеры) приводились в действие с помощью электрических сервомеханизмов. В систему управления вводился улучшенный модернизированный автопилот АП-5М.

По сравнению с Ту-4 располагаемая мощность электросистемы была несколько увеличена. Вместо шести генераторов постоянного тока ГС-9000 (ГСР-9000) на самолете "85" были установлены восемь новых генераторов ГСР-12000, сохранялся аварийный генератор ГС-5000 на ВС У типа М-10, а также аккумулятор 12-А-ЗО.

Для предотвращения обледенения в полете носки крыла и хвостового оперения, в отличие от самолета "80", были оборудованы электрической системой обогрева. Электрообогрев использовался для обогрева лобовых частей моторных капотов, стекол кабин экипажа. Лопасти винтов имели жидкостную противообледенительную систему.

Системы радиотехнического, радионавигационного и радиосвязного оборудования модернизировались и в него вводились самые современные аг-регаты:радиостанции IPC Б-70, РСБ-Д и РСИУ-3, переговорное устройство СПУ-14; радиовысотомеры РВ-2 и РВ-10; автоматический радиокомпас АРК-5; самолетные части радионавигационных систем "Меридиан" и "Материк" и т.д. Панорамный радиолокатор типа "Кобальт" был заменен на РЛС "Рубидий-М" ("Рубидий М-85"). Система питания кислородом первоначально базировалась на использовании емкостей с газообразным кислородом, однако,в ходе проектирования, по настоянию А.Н.Туполева, была проработана система с хранением жидкого кислорода, что позволило получить значительную экономию по массам и габаритам.. Эта система была установлена и испытана на втором экземпляре самолета.

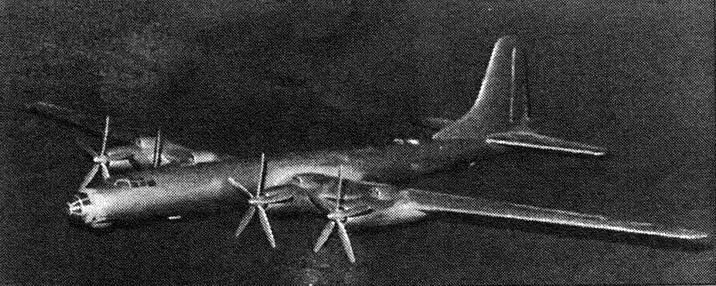

Модель самолета п85п с АШ-2К и винтами АВ-55

А. Д. Перелет

Е К. Стоман

Был обновлен состав бортового фотооборудования: для контроля за результатами бомбометания и попутной фоторазведки на самолет устанавливались для плановой аэрофотосъемки фотоаппараты АФА-БА/40 и один из трех аэрофотоаппаратов АФА-33/50 или АФА-33/75, или АФА-33/100, вместо которых при ночных, полетах мог устанавли ваться НАФА-ЗС/50.

Официально работы по проекту сверхдальнего самолета-бомбардировщика "85" были определены в январе 1949 г. Тогда было выпущено первое Постановление Совета Министров СССР по самолету и двигателям для него, хотя работы в ОКБ А.Н.Туполева и в смежных с ним организациях и предприятиях, как видно нз выше изложенного, шли начиная с 1948 г. 16 сентября 1949 г выходит Постановление Совета Министров СССР № 3929-1608 о постройке дальнего четырехмоторного бомбардировщика с двигателями АШ-2К или М-253К. Это Постановление подтверждал Приказ МАП №740 .от 19.09.49 г. В этих документах оговаривался срок сдачи первого экземпляра самолета на Заводские летные испытания Государственной комиссии в декабре 1950 г., окончание испытаний оговаривалось августом 1951 г. Самолет "85" признавался одним, из наиважнейших в программе МАП, поэтому для контроля за его проектированием, испытаниями и доводками предусматривалось создание специальных Государственных комиссий из представителей ВВС и промышленности. Рабочее проектирование самолета "85" в ОКБ началось в августе 1949 г., эскизный проект был закончен в декабре того же года, 28.12.49 проект был направлен Главкому ВВС. Параллельно с подготовкой эскизного проекта в макетном цехе ОКБ строился полноразмерный деревянный макет самолета,-который вместе с эскизным проектом был предъявлен командованию ВВС.

Предварительный осмотр макета представителями ВВС состоялся 20 декабря 1949 г, в осмотре участвовало 37 человек и был высказан ряд замечаний. Макетная комиссия по самолету заседала с 24 по 28 марта 1950 г. , а вот протокол макетной комиссии по самолету командование ВВС утверждает только 15 октября, лишь после устранения большинства замечаний, часть которых, на при мер по вариантам минного вооружения и прицельной РЛС "Аргон", было решено закрыть позже, по мере готовности систем. 14 мая 1950 г Постановлением Совета Министров за N 1890-700 была утверждена практическая дальность полета самолета "85" в диапазоне 11000-13000 км. В июне 1950 г вышло еще одно Постановление и Приказ МАП (№2474-974 и №444), уточнявшие требования к самолету. Как видно, работы по "85-ой" машине постоянно стояли в центре внимания руководства страны. В этих Постановлениях не только ставились задачи перед ОКБ и его смежниками, но и оговаривались те мероприятия и средства, которыми руководство страны обеспечивало проведение проектирования, постройки и испытаний" самолета. Фирме Туполева выделялись большие материальные и финансовые средства. Именно под работы по самолету "85" была расширена и перестроена летно-испытательная база фирмы на аэродроме ЛИИ, ставшая с этого времени той самой туполевской ЖЛИ и ДБ, была так же построена шоссейная дорога протяженностью 6 км от Рязанского шоссе до ЖЛИ и ДБ, предназначенная для перевозки самолета "85" из Москвы на базу. Туполевской фирме были выделены дополнительные, в то время дефицитные, топливные и энергетические ресурсы. Были проведены работы в области социальной сферы: улучшено медицинское обеспечение, выделены дополнительные путевки в санатории и дома отдыха, нуждающимся сотрудникам было выделено жилье. Опера-; тивные вопросы, связанные с состоя-; нием работ по самолету "85", постоянно расе мат р и вал и с ь на соответству-1 ющих заседаниях Правительства и в коллегии МАП. Все нерешенные проблемы ставились под жесточайший контроль, руководящих контролирующих и карающих органов. Вся работа по самолету была "прозрачна", в любой момент можно было найти и принять меры к любому срывающему сроки руководителю смежного предприятия, завязанного на программу. Следует отметить, что в отечественных условиях, жесткая административно - командная система действовала четко и целеустремленно, перемалывая все и вся на своем пути, достигая поставленной цели, не считаясь ни с какими потерями и издержками. Тому подтверждение - ход работ по атомной бомбе, самолету Ту-4 и многим другим гигантским осуществленным и неосуществленным проектам 30-х - 50-х годов.
