Самолеты мира 1996 05-06

Два творения ОКБ Н.И. Камова - аэросани «Север-2» и Ка-15

Дело в том, что в начале октября 1951 г. Н.И. Камов был вызван в Кремль. Часа через три он вернулся очень расстроенный и рассказал, что на совещание кроме него были приглашены А.Н. Туполев, С.К. Ильюшин, Н.Н. Братухин и М.Л. Миль. Обсуждалась задача срочного создания транспортных вертолетов. Миль доложил проект двенадцатиместного Ми-4, а Камов-проект Ка-14-2. Срок изготовления машин был установлен в один год. Николай Ильич возразил, что ему необходимо минимум два года. Л. П. Берия остался очень недоволен его ответом. На другой день повторно в Кремль вызвали только М.О. Миля и… А.С. Яковлева и уговорили их взяться за задание, обещая неограниченную помощь. Уже 5 октября вышло Постановление правительства о создании транспортных вертолетов одновинтовой и продольной схем на 12 и 24 человека соответственно. ОКБ Миля переводилось на завод № 3, ОКБ Братухина расформировывалось, а ОКБ-2 вместе с группой СБиЖ (Старинин, Брагинский и Жеребцов) переводился в Тушино, где раньше базировался Миль. Таким образом, наш проект фактически передавали Яковлеву.

Вертолет Ми-4 начал раскрутки несущего винта в апреле 1952 г., в мае 1953 г. были закончены госиспытания, а в конце года в Саратове выпустили первые серийные машины. Як-24 совершил первый полет 3 июля 1952 г. В начале 1953 г. был передан на госиспытания, только в апреле 1955 г. завершил их и в августе его показали на параде в Тушино. Камов был прав-такую машину за год сделать нельзя, но опасно не соглашаться с высоким начальством.

А мы тем временем снова переезжали на неблагоустроенную базу, где предстояло строить по приказу МАП № 1040 от 23 октября 1951 г. войсковую серию Ка-10 и разрабатывать Ка-15.

На сравнительно небольшой территории, отгороженной от завода № 82, стояло двухэтажное здание, в котором разместилось КБ, сборочный, механический и сварочный цеха, деревообделочная мастерская и производственные отделы. В небольшом корпусе ЦЗЛ (Центральная заводская лаборатория) находились механическая, химическая и фотолаборатории, группа СБиЖ и лаборатория самолетного оборудования. В еще одном бараке располагались бухгалтерия и плановый отдел. При переезде часть сотрудников от нас ушла, но к нам пришли Б.Ф. Савин, Триденцов, Цыпина, Андеев, Нетучинский, В.П. Борисов, A.M. Зейгман, М.Г. Черемухин. Летно-испытательная станция размещалась на Захарковском аэродроме, рядом сХимкинским водохранилищем. ЛИСом командовали В.А. Карпов и A.M. Конрадов. Устроились мы довольно уютно и быстро почувствовали себя хозяивами этого небольшого заводика.

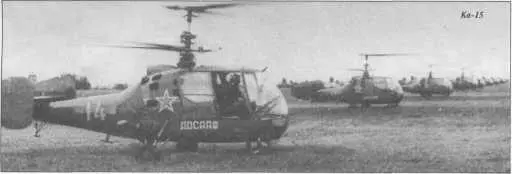

Предназначенный для кораблей вертолет Ка-15 проектировался очень компактным. Его длина была почти в два раза меньше, чем у Ми-1. Непросто разместить в небольшом объеме все оборудование, необходимое при поиске подводных лодок. От обеспечения плавучести пришлось пока отказаться, на вертолете решили установить четырехколесное шасси.

Ка-15 на поплавках с гидроакустической станцией по левому борту (опускалась в воду на лебедке)

Ка-15 на поплавках на Наташинских прудах (г. Люберцы)

Конструкция лопастей, разработанная М.А. Купфером, в отличие от Ка-10 имела фанерную обшивку и прорезанные, заполненные пенопластом отверстия в хвостовой части профиля. Это сделали с целью обеспечения как можно более «передней» центровки для предотвращения флаттера лопастей. В то время было уже известно, как «вылечили» флаттер лопастей Ми-4, явно обнаружившийся при первой раскрутке несущего винта. На вертикальных шарнирах стояли фрикционные демпфера. Разумеется, в системе управления на колонке были промежуточные ползушки, позволяющие изменять общий и дифференцированный шаг. Имелась система «шаг-газ». Фюзеляж смешанной конструкции состоял из силовой пространственной фермы из стальных труб, дюралевого каркаса и короткой клепанной хвостовой балки. На конце балки крепился стабилизатор с двумя шайбами, каждая из которых состояла из киля и руля направления. Мотор устанавливался внутри фюзеляжа в «горячем» отсеке и обдувался вентилятором. В моторном редукторе были коническая и планетарная понижающие передачи. От него мощность передавалась на двухступенчатый сателлитный распределительный редуктор, приводящий валы несущих винтов. Форма носа фюзеляжа и остекление кабины обеспечивали экипажу хороший обзор. Сдвижные двери позволяли в случае необходимости оставлять их открытыми.

14 апреля 1953 г. летчик-испытатель Д.Е. Ефремов на первом экземпляре Ка-15, предназначенном для ресурсных испытаний, впервые поднялся в воздух. А 9 июня того же года министр авиационной промышленности А.П. Хруничев прекратил финансирование работ по этой машине. С большим трудом Н.И. Камову удалось добиться распоряжения Н.И. Булганина выдавать небольшую зарплату сотрудникам. Началась длительная доводка вертолета.

Еще в процессе стендовых испытаний некоторые узлы конструкции удалось серьезно усовершенствовать. На стадии заводских испытаний были выполнены впервые в нашей практике подробные исследования напряжений в элементах конструкции. Результаты замера напряжений позволяли надеяться на высокие ресурсы. Однако доводка вертолета по вибрациям затянулась на много лет, хотя госиспытания машины успешно закончились в 1955 г.

Прочнист ЦАГИ Н.Н. Корчемнин любил говорить, что «вертолет летает потому, что трясется». Соосный вертолет с длинным тонким валом верхнего несущего винта имел особенно веские основания для тряски. С вибрациями в нашем ОКБ боролись, начиная с Ка-8. Постепенно вырисовывались способы их уменьшения, в разработку которых большой вклад внес Д.К. Ефремов при испытаниях Ка-10 и Ка-15. Тем не менее, при доводке первых серийных вертолетов и даже при начале эксплуатации приходилось не раз возвращаться к этой проблеме. В 1956 г. Николай Ильич поручил мне заняться вибрациями вертолета Ка-15. Создали специальную группу, в которую входили С. Горштейн, А. Ильченко и Ф. Фельдман. Мы изучали вибрацию на вертолетах вообще и возможность слижение ее до допустимого уровня. Имелись ввиду автоколебания («земной резананс»), флаттер лопастей и вынужденные колебания. Ближайшей задачей для нас было уменьшение вибраций вертолета Ка-15 № 3, который в отличие от № 2 трясся значительно сильнее, хотя ничем от него не отличался. В этой работе принимали участие и специалисты ЦАГИ: И.В. Ананьев, Л.С. Попов, А.П. Резник, М.С. Галкин, Б.Я. Жеребцов и другие.
