Кабина летчика не имела пола, кресло монтировалось на бронешпангоуте (толщина брони 7,62мм). Фонарь кабины - сдвижной, многопереплетный, обеспечивал неплохой обзор, в том числе и назад. На самолетах, действовавших над морем, за бронеспинкой крепился контейнер со спасательной надувной лодкой. Самолет имел радиостанцию в отсеке за бронеспинкой.

Двигательная установка - 9-цилиндровый мотор воздушного охлаждения Райт "Циклон", на первой модели - XR-1820-G1 (850 л.с.), на последующих - R-1820-G5 (950 л.с.) и R-1820-G40 (1200 л.с). Капот - типа NACA. Винт - трехлопастный, Гамильтон Стэндард "Хайд-роматик" изменяемого шага, диаметром 2.74 м или 3,12 м, или Кертисс Электрик диаметром 3,05 м. На втулку винта иногда устанавливался обтекатель, целиком или частично закрывавший ее.

Основной топливный бак располагался перед кабиной летчика и имел емкость 143 л. В крыле имелись отсеки, в которых можно было смонтировать еще два бака по 130 л. Все баки протектировались и имели систему заполнения инертным газом.

Шасси самолета - трехопорное, с хвостовой опорой. Основные стойки шасси -оригинальной, не совсем удачной конструкции. В выпущеном положении стойка имела V-образную форму, нагрузка примерно поровну распределялась между стойкой и подкосом уборки. При убирании подкос с помощью гидравлики втягивался внутрь фюзеляжа, стойка при этом убиралась в крыло, колесо в утопленном положении убиралось в фюзеляж. Конструкция основных стоек шасси была одним из слабых мест самолета. Его прочность была явно занижена. Хвостовая опора на ранних машинах - неубираю-щаяся, самоориентирующаяся в пределах 360 град., была снабжена системой сто-порения в нейтральном положении. На самолетах серии F2A-2 и -3 хвостовую опору сделали убирающейся. Палубные самолеты имели на хвостовой опоре литой резиновый каток, экспортные модификации снабжались вместо него нормальным колесом.

Привод закрылков и посадочного крюка - гидравлический. Вооружение серийного самолета состояло из двух синхронизированных пулеметов Браунинг М-3 калибром 12,7 мм с боекомплектом по 750 патронов на ствол. В крыле возможна была установка еще двух таких же пулеметов с боекомплектом в 450 патронов на ствол при демонтаже топливных баков. Перезарядка оружия - пневматическая. Прицел на ранних машинах - телескопический, на более поздних -коллиматорный. Замков для подвески бомб или ПТБ самолет не имел.

Летно-технические характеристики самолета F2A-2.

Размах крыла - 10,67 м.

Длина самолета - 7,83 м.

Высота стояночная - 3,66 м.

Площадь крыла - 19,4 кв. м.

Взлетная мавса (нормальная) -3105 кг.

Максимальная скорость - 542 км/ч на высоте 4600 м, Скороподъемность у земли - 18,2 м/с.

Практический потолок - 9350 м.

Перегоночная дальность полета -2385 км.

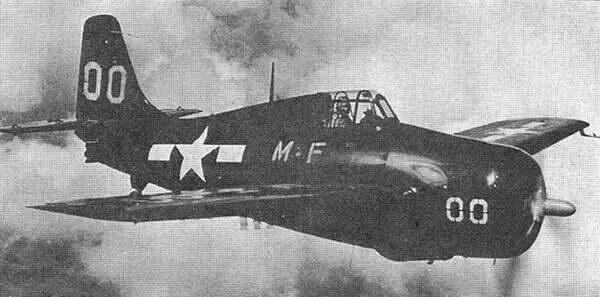

FM-2 "Уайлдкэт". "00" - традиционный номер командира авиагруппы.

В 1937 г. среди авиационных фирм США был проведен конкурс на новый истребитель для Военно - Морских сил. Как мы уже знаем, победил в этом конкурсе проект фирмы Брюстер - самолет, получивший впоследствии имя "Буффало". Среди отвергнутых проектов был самолет знаменитой компании Лероя Груммана XF4F-2. Что же представляла собой эта машина?

Новый моноплан являл собою ничто иное, как до неузнаваемости переделанный биплан F3F. Бипланная коробка крыльев была заменена одним среднераспо-ложенным крылом большой площади, однорядный 700-сильный мотор уступил место двухрядной "звезде" Пратт-Уитни R-1830. В результате установки нового двигателя самолет потяжелел, для сохранения центровки хвостовую часть удлинили. Практически без изменения было оставлено шасси - оригинальная груммановская "втяжная трапеция". Правда, как стало ясно в дальнейшем, именно шасси стало "слабым звеном" в конструкции нового самолета.

Торопясь успеть к конкурсу, конструкторы Лерой Грумман и Вилли Швен-длер пошли на заведомые упрощения конструкции, некоторые технические решения были приняты "на глазок". Они руководствовались только конструкторской интуицией и полагались на удачную конструкцию исходного биплана -F3F. В частности, при конструировании хвостовой части фюзеляжа принимались во внимание только соображения сохранения центровки, без учета путевой устойчивости и плеча стабилизатора.

При рассмотрении новых истребителей по результатам их сравнительных испытаний, комиссия Бюро по аэронавтике ВМС США в целом отметила общую перспективность нового самолета, но при этом обратила внимание на неудовлетворительную управляемость по всем трем осям, низкую маневренность и плохую путевую устойчивость. Зато скорость нового истребителя - 532 км/ч

- была признана основным его достоинством. ВМС подписали с фирмой Грумман протокол о намерениях, в котором говорилось: "ВМС США повторно рассмотрят вопрос о закупках самолета F4F после устранения всех недостатков, выявленных в ходе испытаний."

Главный конструктор Вильям Швен-длер в пожарном порядке взялся за перепроектирование своего детища. Для улучшения горизонтальной маневренности было необходимо увеличить площадь крыла. Крыло нарастили, увеличив его размах. Это было достаточно несложно сделать благодаря его трапециевидной форме - потребовалось удлинить лонжерон и приделать новые законцовки. Таким образом достигли сразу двух целей -улучшили маневренность, а благодаря возросшей площади и разносу элеронов - управляемость в поперечном канале. Узлов складывания крыло не имело. Сложнее дело обстояло с хвостовым оперением.

В результате продувок моделей в аэродинамической трубе выяснилось, что в полете стабилизатор попадает в аэродинамическую тень крыла и эффективность рулей высоты резко снижается. Кроме того, плечо стабилизатора и его площадь, а также площадь вертикального оперения были признаны недостаточными. С этими недостатками справились, радикально перекомпоновав хвостовую часть фюзеляжа - стабилизатор увеличенной площади располагался теперь в нижней части вертикального оперения, киль и руль направления также увеличили, за-кабинный гаргрот, ранее плавно "сходивший на нет", продолжили назад. Теперь он переходил в основание киля. Кроме того, хвостовую часть фюзеляжа удлинили на 0,5 м.

Вооружение самолета состояло из двух крыльевых пулеметов Кольт-Браунинг М-2 калибра 12.7 мм и двух синхронизированных пулеметов Браунинг М-1 калибра 7,62 мм.

Модернизированный таким образом самолет получил обозначение XF4F-3. В июле - августе 1939 г.он прошел летные испытания на заводском аэродроме Груммана в г. Бетпэйдж (летчик Селден Кон-верс), подтвердившие, что проделанная работа увенчалась полным успехом. Самолет, названный "Уайлдкэт" ("Дикий кот"), оснащенный двигателем с двухступенчатым нагнетателем, показал максимальную скорость 540 км/ч, а по скороподъемности, горизонтальной маневренности и развиваемым перегрузкам он превзошел "Бусрфало". Немедленно последовал заказ ВМС на 54 самолета первой серии с небольшими изменениями, в частности, вооружение самолета теперь состояло из 4 крупнокалиберных пулеметов "Кольт - Браунинг" с боекомплектом по 430 патронов на ствол. Бронирование включало в себя только 12,7-мм бронеспинку, в фонаре бронестекол не было. Прицел на ранних самолетах устанавливался телескопический. Завод Груммана в Бетпэйдже заработал на полную мощность.
