Кроме операций против подводных лодок, "Уайлдкэты" приняли участие в поддержке десантов на Средиземном море и на Мадагаскаре, а также в высадке союзников в Нормандии - операции "Оверлорд". Многие самолеты этого типа пережили войну и некоторые из них сохранились в летнопригодном состоянии в авиамузеях и в частном владении до настоящего времени.

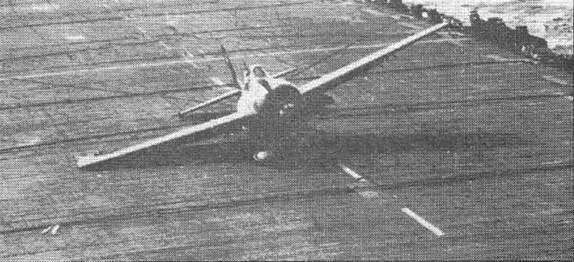

Аварийная посадка на палубу - шасси не выдержало вертикального удара. Слабое шасси - бич всех "Уайлдкэтов"

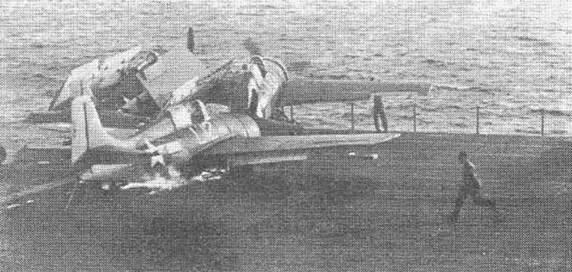

"Уайлдкэт" с подломанным шасси уже остановился, но из пробитых баков хлещет бензин…

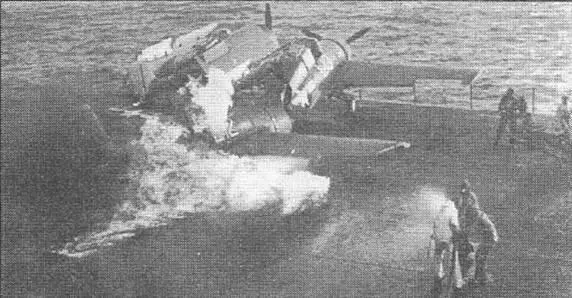

… и вот брызнул фонтан огня.

Самолет Грумман F4F "Уайлдкэт" представлял собою цельнометаллический свободнонесущий среднеплан.

Фюзеляж - в носовой части полумо-нокок, в хвостовой - монокок круглого сечения, подкрепленный несиловыми шпангоутами и стрингерами. Технологически состоял из двух частей. В носовой части располагался двигатель с нагнетателем, противопожарная система, состоявшая из одного баллона с пенообразую-щим составом и спринклеров, отсек шасси, основной протектированный топливный бак и маслобак. В хвостовой части фюзеляжа размещалась кабина летчика, еще один топливный бак под сидением летчика, бронеспинка и радиооборудование. Гаргрот и вертикальное оперение конструктивно являлись неотъемными.

Крыло - двухлонжеронное, профиль -NACA 230. Обшивка крыла -алюминиевая, работающая. В крыле размещено вооружение, в его корне имелись туннельные маслорадиаторы (на самолетах ранних серий). Механизация состояла из двухсекционных закрылков, отклоняемых гидравлически. Элероны - с металлическим набором и полотняной обшивкой. Начиная с модификации F4F-4 крыло складывалось вручную с помощью карданного шарнира, разворотом носком вниз и последующим поворотом консоли назад. В походном положении крыло присоединялось с помощью расчалки к стабилизатору. Необходимо отметить, что предусматривался гидравлический привод складывания крыла, но зачастую его демонтировали для экономии массы.

Шасси - трехстоечное, с хвостовой опорой. Основные стойки шасси - традиционной для фирмы Грумман конструкции, со стойкой, втягивающейся внутрь фюзеляжа и колесом, в убранном положении находящимся в специальной нише заподлицо с обшивкой. По сравнению с другими схемами шасси она обладала относительно небольшим весом и компактностью, но при этом имела низкую прочность, малую колею и клиренс. В целом конструкция основного шасси довольно архаична и неудачна. Привод уборки шасси на машинах выпуска фирмы Грумман -ручной, с помощью лебедки, выпуск - под действием собственной массы. На части самолетов модификации FM-1 и на всех FM-2 привод уборки и выпуска - гидравлический. Хвостовая стойка - неубирающаяся, с цельнолитым резиновым катком вместо колеса. Сама стойка закрыта обтекателем.

Силовая установка - 14-цилиндровый звездообразный двухрядный двигатель Пратт-Уитни R-1820 различных серий, мощностью от 1200 до 1420 л.с. или 9-цилиндровый звездообразный однорядный двигатель Райт R-1820 "Циклон" различных серий мощностью от 1020 до 1350 л.с. Воздушный винт - изменяемого шага, постоянных оборотов, трехлопастный, фирмы Кертисс Электрик. Диаметр винта - 3,14 м.

Вооружение - 4-6 пулеметов Кольт-Браунинг М-2 (12,7 мм). При вооружении 4 пулемета боекомплект - 430 патронов на ствол, при вооружении 6 пулеметов - 240 патронов на ствол. Перезарядка оружия - пневматическая. Кроме того, под самолет можно было подвесить две 113-кг бомбы. Самолеты модификации FM-2 имели установки "нулевого старта" для шести НАР - каждая из ракет подвешивалась к двум выступам на нижней поверхности крыла, создающим минимум сопротивления по сравнению с классической направляющей. Некоторые английские "Мартлеты" оснащались 6-8 направляющими для пуска НАР английского производства.

Под самолет могло подвешиваться два подвесных топливных бака емкостью по 220 л.

Летно-технические характеристики самолета F4F-4.

Размах крыла - 11,59 м Длина самолета - 8,81 м Высота стояночная - 2,80 м Площадь крыла - 24,8 кв. м Взлетная масса - 3620 кг Максимальная скорость -513 км/ ч Скороподъемность у земли - 16,8 м/с Практический потолок - 10380 м Дальность полета - 1335 км/ 2050 км с ПТБ

Учитывая опыт боевого применения авиации в начале второй мировой войны командование американского флота быстро пришло к выводу, что авиапарк палубных самолетов стремительно устаревает и уступает качественно самолетам потенциального противника - Японии. Основной американский палубный истребитель "Уайлдкэт" уже не мог конкурировать с новейшим японским истребителем Мицубиси "Зеро". Он практически исчерпал свои модернизационные возможности, в то время как японская машина имела еще колоссальные резервы. Между тем, вступление США в войну было неизбежно. В июне 1941 г. ВМС США заключили с фирмой Грумман договор о коренной модернизации самолета "Уайлдкэт" с целью получения качественного скачка в значениях характеристик, прежде всего, скорости и маневренности.

Главный конструктор фирмы Грумман Вильям Швендлер принял решение установить на этом самолете более мощный 1600-сильный двигатель R-2600 семейства "Циклон" фирмы Райт и избавиться от двух основных недостатков F4F - шасси с малой колеей и высотой и неэффективного винта малого диаметра. Увеличение массы двигателя, емкости топливных баков и боекомплекта вызвало рост размеров и полетной массы. Новый самолет получился самым большим из всех одномоторных истребителей, когда-либо строившихся не только в США, но и в мире. Шасси было радикально переделано, теперь вместо "втяжной трапеции" самолет имел мощные высокие стойки, убиравшиеся в крыло назад по полету с разворотом на 90 градусов. Самолет из среднеплана превратился в низ-коплан, фюзеляж был переконструирован полностью, теперь он имел грушевидное сечение вместо круглого. Конструкция крыла претерпела не меньше изменений - теперь оно стало однолонже-ронным с вспомогательными передним и задним лонжероном. Конструкция узла складывания была позаимствована у "Уайлдкэта". Вооружение - шесть 12.7мм пулеметов - располагалось вне диска винта, в складной части крыла плотными "пакетами" по три пулемета. В корневой части крыла находились топливные баки. Для улучшения маневренных характеристик на горизонтали крылу придали толстый несущий профиль серии NACA-230. Для уменьшения сопротивления в крейсерском полете угол зак-линения крыла сделали нулевым. Но вместе с тем, для улучшения посадочных характеристик нового самолета с возросшей на 60% массой было необходимо выходить на большие углы атаки. В связи с этим, ось двигателя была отклонена вниз на 3 градуса. Эта конструктивная особенность вместе с вынесенной вперед кабиной улучшала обзор вперед и стала характерной чертой будущего "Хеллкэта".
