Самолет Грумман F6F "Хеллкэт" представлял собою цельнометаллический свободнонесущий низкоплан с двухрядным звездообразным двигателем и экипажем 1 человек. Конструкция была сильно перетяжелена, отличалась высокой прочностью, надежностью, простотой и высокой технологичностью.

Фюзеляж - полумонокок с дюралюминиевой работающей обшивкой. Технологически он состоял из трех частей. В передней части находился двигатель, система водяного форсирования, противопожарная система и маслобак с радиатором. Передняя часть заканчивалась силовым противопожарным шпангоутом, к которому крепился передний лонжерон крыла. В центральной части фюзеляжа находился главный топливный бак и кабина летчика с бронезащитой - передней плитой,бронеспинкой и бронеподдоном. Толщина брони - 12,7 мм. Центральная часть разделялась поперечной перегородкой - силовым шпангоутом. Хвостовая часть фюзеляжа - силовая балка. В ней размещалось радиооборудование и автоматический радиокомпас, а также хвостовая убираемая опора шасси и посадочный гак. Киль составлял с балкой единое целое, однолонжеронный стабилизатор крепился к хвостовой части в основании киля.

Крыло - трехлонжеронное, складывающееся для удобства хранения в авианосном ангаре. Профиль - NACA-230 -12. Механизм складывания - гидравлический карданный шарнир, встроенный в первый лонжерон. В центроплане находились два топливных бака, а также ниши основных стоек шасси. В консолях располагалось вооружение, патронные ящики, посадочные фары и узлы крепления закрылков и элеронов. Закрылки - односекционные, угол отклонения - 27 градусов на взлете, 55 градусов - на посадке. Элероны - некомпенсированные, с отклоняемыми триммерами. И закрылки, и элероны имели дюралюминиевую обшивку толщиной 1,5 мм.

Силовая установка - 18-цилиндровый двухрядный звездообразный двигатель Пратт-Уитни R-2800 различных серий с трехлопастным воздушным винтом постоянных оборотов Гамильтон Стандарт "Хайдроматик" диаметром 3,75 м.

Шасси - трехстоечное.с хвостовым колесом, убирающееся. Основные стойки - балочной схемы, при уборке поворачиваются на 90 градусов и укладываются в крыльевые ниши назад по полету. Подобная схема уборки выбрана из соображений компактности. Хвостовая опора - консольной схемы, небольших размеров, с литым катком вместо пневматика. Убиралась назад в фюзеляж. Привод выпуска и уборки шасси - гидравлический, аварийный - ручной.

Вооружение - шесть 12,7-мм пулеметов Кольт - Браунинг М-2 с боезапасом по 400 патронов на ствол. На некоторых машинах F6F-5 два пулемета заменены на 20-мм английские пушки Бритиш Ис-пано Мк.2 с боекомплектом по 200 снарядов на ствол.

Под самолет можно было подвесить до трех бомб калибром до 454 кг, шесть ракет HVAR калибром 127 мм и два 298-мм PC "Тайни Тим" (под крыльевыми бомбодержателями). Под центральным, а на F6F-5 - и под центропланными узлами подвески могли подвешиваться сбрасываемые топливные баки.

Летно - технические характеристики самолета F6F-5. Размах крыла - 13,056 м Длина самолета - 10,236 м Высота стояночная - 4,15 м Площадь крыла - 31,96 кв. м Взлетная масса - 5662 кг Максимальная скорость - 644 км/ч на высоте 6100 м

Скороподъемность у земли - 17,2 м/с Практический потолок - 10973 м Перегоночная дальность без ПТБ -2092 км.

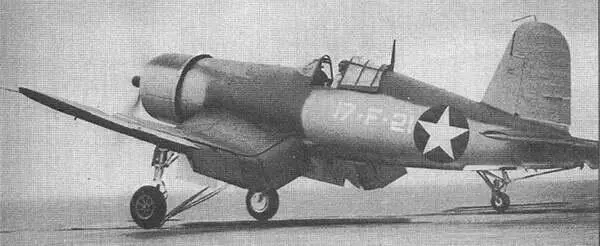

F4U-1 из эскадрильи VF-17, июнь 1943 г

Этот самолет, ставший в 40-е г.г. одним из самых массовых и, без сомнения, наиболее успешным среди американских летательных аппаратов, был создан на фирме Чанс-Воут, которую можно назвать неудачницей среди прочих американских авиационных фирм. Ее инженеры старались вложить в каждый свой самолет максимум новых идей и технических решений, зачастую не опробованных. В результате новая машина представляла собою ненадежный и даже опасный летательный аппарат. Тем не менее, именно эта черта технического подхода к авиационному конструированию оказывала положительное влияние на заказчика - Бюро по аэронавтике ВМС США, у которого, видимо, постоянно теплилась надежда, что несмотря на временные неудачи, изделия Чанс-Воута имеют грандиозное будущее и неограниченные возможности по модернизации. В некоторых случаях такие надежды были оправданы, в других - совсем наоборот. Но так или иначе, истребитель с крылом "обратная чайка" и мощным двухрядным радиальным двигателем был рожден под счастливой звездой и прожил долгую ^и до предела насыщенную событиями жизнь. Созданный на рубеже 30-х г.г., когда американская доктрина истребителя уже сформировалась, он стал ее олицетворением - тяжелый, спроектированный по завышенным нормам прочности, с крупнокалиберным пулеметным вооружением (не потому что оно было наиболее выгодным, а из-за отсутствия в США надежных авиапушек), с большой дальностью полета, необходимой любому палубному самолету, с комфортабельной кабиной, пребывание в которой в течение трех-четырех часов не вызывало утомления и позволяло летчику экономить силы для боя в районе, находящемся на пределе радиуса действия. Тыся-чевосьмисотсильный двигатель с эффективным винтом являлся изюминкой проекта, благодаря ему самолет имел высокую скорость и скороподъемность, а также прекрасные разгонные характеристики.

История самолета "Корсар" началась в 1938 г., когда Флот США объявил конкурс на палубный истребитель нового поколения. В "финал" его вышли три фирмы - Белл, Грумман и Чанс-Воут. Фирма Белл выступила с проектом самолета XFL-1 "Аэробонита" - легким одноместным истребителем с двигателем, расположенным в центре масс, за кабиной пилота. Он был спроектирован по образу и подобию сухопутной "Аэрокобры". Грумман предложил весьма привлекательный и элегантный двухмоторный самолет XF5F "Скайрокет". Проект Рекса Бэйсела - конструктора фирмы Чанс-Воут выглядел на их фоне наименее экзотическим. Впрочем, он обещал наилучшую дальность полета. "Аэробонита" была слишком мала, чтобы разместить внутри нее баки достаточного объема, а "Скайрокет" - проект, в целом лишенный серьезных недостатков - был оснащен двумя звездообразными двигателями, которые, кроме прожорливости, имели еще одно слабое место - большое лобовое сопротивление. К тому же, оба эти конкурсанта были достаточно непросты в управлении, а "Аэробонита", как и ее родная сестра, "Кобра", оказалась склонна к плоскому штопору. Поэтому, детище фирмы Чанс-Воут было признано заслуженным победителем и ВМС США заключили с фирмой контракт на постройку прототипа нового истребителя в июне 1938 г.

Несмотря на свою достаточно классическую компоновку, новый самолет имел в конструкции и технологии производства несколько новинок. Основной стало применение крыла, выполненного по типу "обратная чайка". Благодаря его внедрению достигалось сразу несколько целей. Еще на этапе продувок моделей в аэродинамической трубе стало ясно, что консоли крыла подобной формы, сочленяясь с фюзеляжем цилиндрической формы в нижней его части, способствовали снижению сопротивления интерференции, а как следствие, не требовалась установка зализов. Кроме того, крыло типа "обратная чайка" снижало риск катастрофы при аварийной посадке на воду, так как благодаря своей форме могло быть использовано как редан. И наконец, значительно сокращалась длина основных стоек шасси, что привело к определенной экономии массы конструкции планера.
