ЭСУ-1 была доведена до относительно работоспособного состояния, однако выявилась необходимость замены схемы функционирования магнитного корректора в дискретном режиме «да-нет» пропорциональной, требовалась доработка конструкции датчиков моментов гироскопов, изменения заделки металлического волокна для повышения надежности связи золотника с демпфером рулевых машинок.

В дальнейшем работы велись с аппаратурой, обеспечивающей двухплоскостную стабилизацию, так как реальная необходимость в трехплоскостной стабилизации имелась только на втором варианте самолета-снаряда с телеуправлением.

Применявшаяся в большинстве пусков пневматическая система управления ПСУ-20А собиралась из трофейных узлов фирмы «Аскания».

Отклонение от курса на первом этапе составляло до 6 км, на третьем - не превышало трех км.

С сентября пуски проводились, как заводские летные испытания, заданные Постановлением Комитета № 2 при Совете Министров СССР от 2 февраля 1949 года.

В качестве носителей использовались Ту-2 и Пе-8, обеспечение испытаний осуществлялось с Ла-9, Ла 11 и В-25 (американского производства). Для поиска упавших самолетов-снарядов привлекались По-2.

В следующем, 1950 году, с 4 сентября по 4 ноября пусками с Пе-8 и Ту-2 в три этапа были проведены совместные летные испытания 20 самолетов-снарядов с двигателями Д 14-4 и бортовой аппаратурой ПСУ-20А на базе все тех же немецких узлов «Аскании».

В ходе первого этапа были осуществлены 4 пуска для отработки полета на повышенных скоростях. Два первых пуска второго этапа рассматривались в качестве пробных, а два последующие - как зачетные для проверки доработок, внесенных для обеспечения повышенной точности. К этому времени на самолете-снаряде установили гребни на крыле, ввели автоматический триммер стабилизации по крену, а также реализовали пиротехнический отстрел крыла для перехода к пикированию на цель.

Третий этап совместных испытаний включал 12 зачетных пусков.

По результатам испытаний на дальность 170 км была подтверждена скорость 900 км/ч, а расчетное значение максимальной дальности определено в 170 км. Все точки падения самолетов-снарядов уложились в прямоугольник 10,8 х 16 км, а для половины зачетных пусков соответствовали попаданию в квадрат 4x4 км.

Несмотря на успешный ход работ, вопрос о принятии первого варианта самолета-снаряда 16Х на вооружение мог ставиться только при использовании отечественной автоматики, а создание этой аппаратуры - АП-52 задерживались ОКБ-122 Минавиапрома. Кроме того, было признано необходимым провести дополнительные испытания двигателей и боевых частей - все проведенные пуски проводились самолетами-снарядами в инертном снаряжении. Поэтому было принято решение о проведении дополнительных испытаний, которые были заданы Постановлением от 15 октября 1951 № 3968-1814.

В этом Постановлении уже не ставились задачи по созданию второго варианта самолета-снаряда. Как летательный аппарат он не представлял собой особо сложного изделия. Еще в 1948 году изготовлено пять опытных образцов, однако аппаратуры для них не было.

16 марта 1949 г. по результатам проектно-расчет-ных работ и испытаний первого варианта был выпущен эскизный проект. Однако 22 апреля 1949 года ГК НИИ ВВС выдало заключение о недостаточности проекта. Тем не менее, в дальнейшем Заказчик согласовал требования в части стартового веса, дальности и веса боевого заряда в соответствии с данными первоначального эскизного проекта. Исходя из возможностей установленной на Ту-4 радиолокационной станции «Кобальт», дальность участка радиокомандного наведения самолета-снаряда уменьшили с 200 до 100 км. Эскизный проект был переработан и представлен ВВС. В нем были более подробно обоснованы принятая аэродинамическая схема и весовые параметры, представлены дополнительные прочностные расчеты, чертежи размещения на Ту-2 и Ту-4, аэродинамические расчеты по совмещению с Ту-2. На Ту-4 предусматривалась подвеска под гондолами внешних двигателей.

Однако главная задача - создание аппаратуры телерадиоуправления - так и не была решена. Основной разработчик - НИИ-885 Министерства приборостроения и средств связи был перегружен работой по системам управления баллистических ракет. В сравнении с этой тематикой работы по самолетам-снарядам 16Х, так же как и по «реактивной авиационной морской торпеде» (фактически - самолету-снаряду) РАМТ-1400 «Щука» представлялись менее приоритетными. Применительно ко второму варианту 16Х работы так и не были доведены до летных испытаний, а аппаратура «Щуки» проявила себя так плохо, что правительственным Постановлением НИИ-885 был отстранен от этих работ и заменен другой организацией.

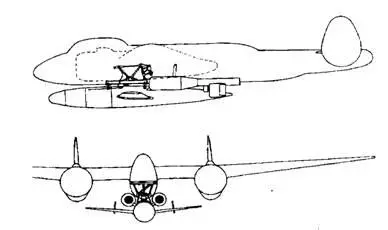

Схема подвески 16X на самолет Ту-2

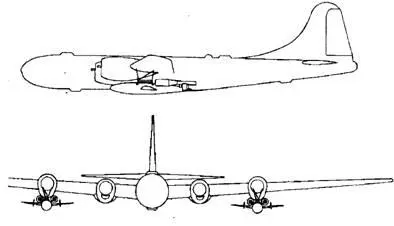

Вариант подвески снаряда 16Х на бомбардировщик Ту-4

Наконец к маю 1952 г. штатная отечественная аппаратура и специально оборудованный самолет-носитель Ту-4 были подготовлены к испытаниям, которые начались проведением с 12 по 17 июня шести отработочных пусков 16Х с новым автопилотом АП-56. Положительные результаты этого этапа позволили со 2 по 20 августа провести совместные испытания 16Х. Проведено 22 пуска, в том числе 2 отладочных. В ходе испытаний было проведено 2 пуска с высоты 8000 м, превышающей заданную на 3500 м. Один из них можно считать успешным - самолет-снаряд не долетел до цели 9 км, что близко к допустимому уровню отклонения от цели - 8 км. Другой самолет-снаряд был отцеплен от носителя с одним неработающим двигателем. Поэтому он летел на малой скорости, и на удалении в 109 км был переведен в пикирование резервным часовым механизмом по истечении 14 мин - времени, превышающего продолжительность полета на заданную дальность (200 км) при нормальной работе обоих двигателей.

В ходе испытаний были и другие аварийные ситуации. Один из самолетов-снарядов был сброшен в режиме кабрирования носителя на недопустимых углах, другой - с неработающими двигателями. Первоначально предусматривалась блокировка сброса при незапуске двигателей, но в дальнейшем по настоянию Заказчика от нее отказались - видимо авиаторы опасались оказаться неразлучно связанными с самолетом-снарядом при отказе снятия блокировки. Кроме того, при трех пусках потребовалась повторная выдача команды на запуск двигателя, что, впрочем, являлось штатной ситуацией, предусмотренной инструкцией. Еще труднее оказалось запустить двигатель на скорости, меньшей допустимой на 40 км/ч - потребовалось четыре нажатия кнопки запуска.
