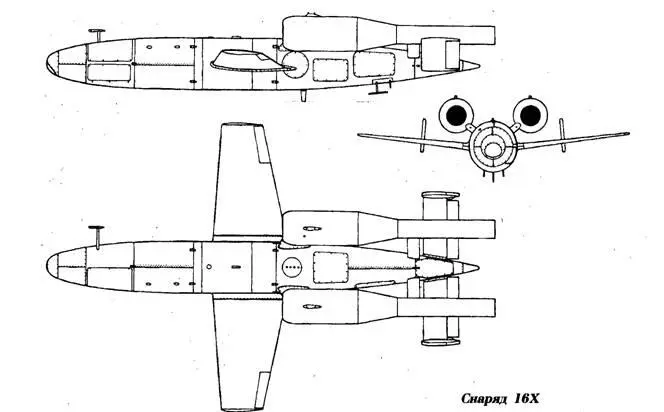

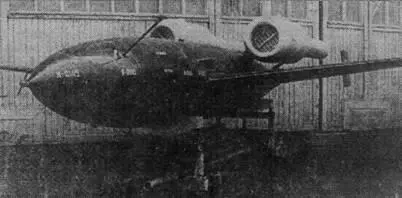

Самолет снаряд 16Х

Более продолжительной и плодотворной была работа по теме «Прибой» - самолету-снаряду 16Х.

Постановлением от 7 мая 1947 года № 1401-370 задавалось создание самолета-снаряда 16Х (первоначальное обозначение - 16ХА) с проведением испытаний в три этапа. В качестве носителей предусматривались самолеты Ту-4 и Ту-2.

На первом этапе планировались пуски самолетов-снарядов с автономным управлением со стабилизацией в двух плоскостях для проверки работы двигателя, подтверждения максимальной дальности.

На втором этапе самолеты-снаряды должны были комплектоваться системой управления со стабилизацией в трех плоскостях.

На третьем этапе на испытания должны были поступить самолеты-снаряды в окончательном варианте исполнения с аппаратурой телеуправления, работающей на конечном этапе полета.

Схемой функционирования предусматривалось, что после сброса самолет-снаряд осуществляет самостоятельный полет на автопилоте, при этом в отличие от 10Х и 14Х в процессе предстартовой подготовки экипаж самолета-носителя проведет дистанционную коррекцию достартовой выставки высоты и курса. На начальном и среднем участках полета сигнал радиолокационной станции «Кобальт» самолета-носителя Ту-4 принимается на борту самолета-снаряда и ретранслируется на носитель.

После появления цели на экране РЛС носителя с его борта начинают выдаваться сигналы команд на самолет-снаряд для наведения в горизонтальной плоскости. На заданном удалении от цели включается установленная в головной части самолетаснаряда телевизионная камера, сигнал от которой после обработки транслируется на борт самолета-носителя. Обнаружив цель на телеэкране, оператор осуществляет наведение в горизонтальной плоскости. После выдачи команды на пикирование оператор наводит самолет-снаряд также и в вертикальной плоскости.

При успешной реализации, радиотелевизионное наведение обеспечило бы точность попадания даже лучше заданной величины - +/- 4 км. Первоначально дальность радиоуправления и радиотелевизирования определялась в 100 км, а при пусках на заданную максимальную дальность - 200 км самолет-снаряд осуществлял автономный полет, и точность попадания снижалась до +/- 10 км.

Несколько позже, 14 апреля 1948 года Постановлением N91175-440 предусматривалось создание 16Х уже в двух вариантах, при этом самолет-снаряд с автономной системой управления рассматривался уже как штатное исполнение боевого оружия авиации, а не как промежуточный этап отработки радиотелеуправляемого варианта.

Среди других положений Постановления технический облик 14Х в значительной мере определило требование по применению с Ту-2. Компоновка этого наиболее массового в нашей послевоенной авиации бомбардировщика исключала возможность подвески 10Х и 14Х из-за верхнего расположения громоздкого ПуВРД самолетов-снарядов. Поэтому для 16Х была принята двухдвигательная схема. Требования по маневру при наведении на конечном этапе полета определили использованием элеронов. Исходя из опыта отработки последних вариантов 10Х и 14Х для нового самолета-снаряда приняли трапецевидное металлическое крыло. Самолет-снаряд окончательного варианта отличался от ранее созданных более округлыми обводами головной части с телевизионным визиром.

Первые 5 самолетов-снарядов первого этапа были построены уже в 1947 году, а к началу следующего года переоборудовали Ту-2 для подвески 16Х. Испытания этого самолета начались в ЛИИ с 28 января 1948 года. До 16 июня было выполнено 17 полетов, в том числе тринадцать с подвешенным 16Х.

По результатам испытаний усилили ферму подвески, ввели дополнительный упор.

Далее работы переместились на Ахтубу, где с 22 июля по 25 декабря 1948 года было проведено 4 пусков 16Х с аппаратурой, обеспечивающей двухплоскостную стабилизацию - 5 самолетов-снарядов с пневматической системой управления ПСУ-20 и один с электрической ЭСУ-1. Вместе с 4 пусками в 1949 году они составили первый этап летных испытаний, в ходе которого решались задачи отработки старта с носителя, подтверждения аэродинамических характеристик. Как и следовало ожидать, на начальной стадии отработки встретилось много трудностей - только при одном пуске программа была выполнена полностью. Скорость полета от пуска к пуску увеличивалась с 714 до 780 км/ч.

Основной целью второго этапа испытаний с пуском 11 изделий была доводка двигателя Д-312. Проработали 10 вариантов двигателя, из которых для дальнейшего применения выбрали вариант с уменьшенной площадью воздухозаборника и удлиненным соплом. На стенде получена устойчивая работа в диапазоне 300-1000 км/ ч, а ресурс довели до вдвое превышающего продолжительность полета на максимальную дальность. Двигатель Д-14-4 был испытан в полете, скорость самолета-снаряда достигла 858 км/ч.

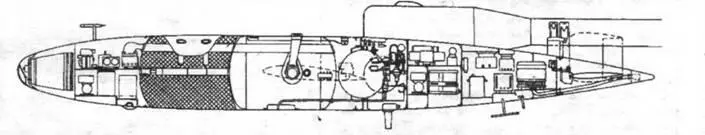

Снаряд 16Х. Компонвочная схема

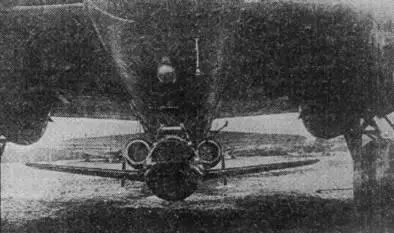

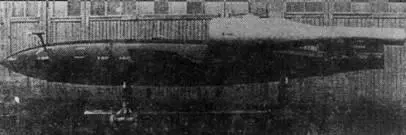

16Х под фюзеляжем самолета Пе-8

Для устранения неблагоприятного влияния колебаний изменили амортизацию, ввели демпферы на рулевые машинки. Кроме того, откорректировали передаточное число кинематики рулевых машинок и изменили угол наклона гироскопа, что позволило избежать раскачку по крену, наблюдавшуюся на первых пусках этого этапа. Так как расход сжатого воздуха превысил расчетные значения, пришлось увеличить его запас в малом шар-баллоне в четвертом отсеке. Ввели раздельное снабжение воздухом гироагрегата и рулевых машинок, установили демпферы на пневмореле рулевых машинок.

Большой объем доработок на этом этапе определялся высокой аварийностью - только при двух пусках было выполнено задание, но зато на последнем третьем этапе все 13 пусков прошли успешно, была достигнута скорость 912 км/ч.

Третий этап подтвердил правильность принятых технических решений - дальнейших доработок не потребовалось.

Только пять из 34 самолетов-снарядов, испытанных в 1948-1949 годах, оснащались электрической аппаратурой системы управления ЭСУ-1, считавшейся более перспективной, чем пневматическая. По результатам двух пусков первого этапа пришлось откорректировать передаточные коэффициенты автопилота и высотный корректор.
