История создания самолетов-снарядов (по современной терминологии - крылатых ракет) V-1 начинается в конце двадцатых годов, когда ученый-аэродинамик Пауль Шмидт приступил к исследованию пульсирующих воздушно-реактивных двигателей (ПуВРД), работающих по схеме, предложенной еще в 1913 г. французом Лорином.

К концу тридцатых годов Шмидту удалось разработать и построить в Мюнхене двигатель SR-500 с тягой до 450 кг, однако ресурс его был явно недостаточным даже для применения на беспилотных летательных аппаратах. Поэтому 1938 году RLM подключило к разработке фирму Аргус, которая сумела создать более надежный двигатель AS 109-014 с тягой 300 кг.

19 июня 1942 года началась разработка «летающей бомбы» с этим двигателем. В качестве головного разработчика была привлечена фирма Физлер, уже имевшая некоторый опыт создания беспилотных летательных аппаратов - мишеней. Для обеспечения секретности истинное назначение самолета-снаряда маскировалось наименованием Flakziekjerat (мишень для зенитной артиллерии) FZG-76, хотя наряду с ним имело хождение и фирменное - FM03.

Фирма «Сименс» взялась за разработку системы управления на базе автопилота «Аскания», а специализирующийся на перекисьводородных двигательных установках и жидкостных ракетных двигателях «Вальтер» - за создание стартовьп катапульт. В начале декабря 1942 года начались летные испытания безмоторных вариантов самолета-снаряда, а 24 декабря в Пенемюнде был проведен первый пуск аппарата с ПуВРД,

Дальнейший ход испытаний позволил в июле 1943 года приступить к формированию первой боевой части, вооруженной самолетами-снарядами, обучению личного состава, а затем к строительству катапультных устройств, направленных на Лондон.

14 июня 1944 года на английскую столицу спикировал первый самолет-снаряд, получивший с легкой руки министра пропаганды Гебельса третье, и наиболее известное наименование У-1 (от «Vergehungwaffe -оружие возмездия, в русской транскрипции - «Фау-1»). Интенсивность воздушных ударов росла и достигла максимума 2 августа, когда так называемый «103-й зенитно-артиллерийский полк» выпустил 316 самолетов-снарядов с 38 катапультных установок.

Относительно низкие скорость и высота полета самолета-снаряда не обеспечивали гарантированное преодоление английской системы противовоздушной обороны - из 10492 выпущенных по Лондону самолетов снарядов до цели дошло 2419, и кроме того 1115 взорвались на территории Южной Англии. К концу периода боевого применения V-1 тактика сил и средств ПВО была усовершенствована настолько, что в отдельные сутки к Цели прорывалось только 10% выпущенных самолетов-снарядов. Кроме того, англо-американская авиация успешно разрушала стартовые устройства, работающие на перекиси водорода, громоздкие стационарные катапульты длиной 38 м.

К концу года продвижение союзных наземных войск вытеснило немецкие части за пределы досягаемости Англии. Немцы попытались скомпенсировать эти потери запуском V-1 с самолетов-носителей Не-111Н-22. Помимо английской территории целью стал Антверпен, Льеж и Брюсель, по которым было запущено соответственно 8496, 4141 и 151 самолетов-снарядов.

В отличие от баллистической V-2 самолеты-снаряды летали на умеренных скоростях и при отказе взрывателя после падения находились в относительно сохранном состоянии. С учетом разведывательной информации технический облик V-1 был раскрыт англичанами еще до начала их боевого применения.

Самолет-снаряд представлял собой небольшой среднеплан нормальной схемы с пульсирующим воздушно-реактивным двигателем, установленном на за-концевке киля.

Конструктивная схема ПуВРД была достаточно проста. В передней части за воздухозаборником находилась клапанная решетка с трубопроводами и форсунками подачи бензина. Главным элементом клапанов были стальные пластинки толщиной 0,23 мм. Под действием набегающего воздушного потока они прогибались назад, пропуская воздух в камеру сгорания, а при последующем воспламенении воздушно-бензиновой смеси изгибались вперед до упора в ребра решетки подачи воздуха, запирая клапан. После этого продукты сгорания могли истекать только назад через сужающийся диффузор и удлиненную выхлопную трубу. За счет инерции потока истечение в этом направлении продолжалось и после спада давления в камере и открытия клапанов. Простая автоматика регулировала подачу бензина, перекрывая ее после вспышки бензино-воз-душной смеси. Камера выступала в качестве резонатора, и ее размеры определяли частоту процесса - для двигателя V-1 она составляла 47 Герц. Подача топлива осуществлялась по трубопроводу, продолженному через пилон, поддерживающий переднюю часть двигателя над фюзеляжем.

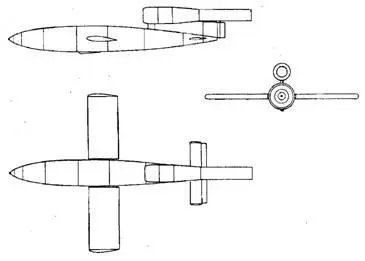

Самолет снаряд V-1

Пульсирующий ВРД мог запускаться до старта, но тяга при этом была мала. Только на скоростях свыше 360 км/ч она достигала величины, необходимой для дальнейшего разгона.

Другой важнейшей особенностью V-1 была автономная система управления на базе автопилота «Аскания». Технология сороковых годов не позволяла создать автономно работающие гироскопические приборы с приемлемым уровнем ухода осей за 20…30 мин. полетного времени самолета-снаряда, так что для поддержания заданного курса потребовалась установка так называемого «магнитного корректора» ~ компасного устройства с электрическими контактами, замыкаемыми при превышении допустимого уровня отклонений от требуемого направления полета. В качестве «высотного корректора» гироскопических приборов в канале тангажа использовался мембранный бародатчик. Управление по дальности осуществлялось по данным счетного устройства, связанного с «аэролагом» - двухлопастной вертушкой, установленной впереди фюзеляжа. После отработки заданного числа оборотов счетчик выдавал сигнал, по которому бортовая аппаратура системы управления задействовала интерцептор, перекладывающий руль высоты в положение на пикирование.

Самолет снаряд 10Х

Характерной особенностью V-1 было отсутствие элеронов, равно как и других органов управления по крену, что требовало достаточно точной технологии воспроизведения теоретических обводов конструкции, в особенности - профиля крыла.

Рули высоты и курса, как и гироскопические приборы, задействовались сжатым воздухом, хранившимся на самолете-снаряде в двух шар-баллонах емкостью по 150 л под давлением 180 кг/см1. Помимо снабжения систем автопилота сжатый воздух обеспечивал наддув баков с топливом до уровня 1,5 кг/см1. Шар-баллоны сваривались из штампованных стальных полушарий толщиной около 3 мм и подматывались высокопрочной стальной проволокой диаметром 1,5 мм.
