Основное сопло ТРДДФ выполнено плоским, с отклонением вектора тяги в вертикальной плоскости. При выполнении короткого взлета и вертикальной посадки оно перекрывается специальным устройством, направляющим истекающие газы в два поворотных сопла, расположенных по бокам фюзеляжа в районе центра масс самолета.

Фирма Боинг предпринимает настойчивые усилия по более широкому привлечению к участию в программе JAST английской авиапромышленности. Так, фирма Доути Аэроспейс выбрана в качестве разработчика и поставщика шасси для самолета (переговоры об этом велись и с фирмой ВАе, однако они закончились безрезультатно).

Фирма Макдоннелл-Дуглас участвует в работах по программе JAST в сотрудничестве с фирмой Нортроп-Грумман и британской фирмой ВАе. В начале 1995 г. она отказалась от первоначальной концепции, предполагавшей использование ТРДДФ Дженерал Электрик YF120 с подъемным вентилятором, имеющим газовый привод от маршевого двигателя и сосредоточила усилия на схеме с подъемно-маршевым двигателем (в качестве которого был выбран ТРДДФ Пратт-Уитни F119) и подъемным двигателем тягой 70 кН, разрабатываемым фирмой Дженерал Электрик/Аллисон. Такое решение было продиктовано, в первую очередь, меньшим техническим риском и умеренной стоимостью создания подобной силовой установки. При этом американские специалисты учитывали опыт создания СВВП Як-38 и Як-141.

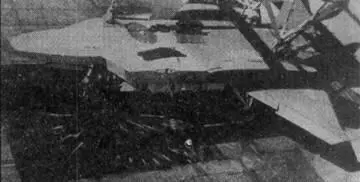

Макет истребителя фирмы Локхид на стенде для отработки вертикального взлета

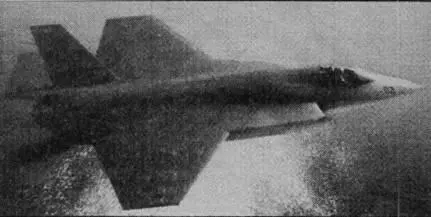

Истребитель фирмы Локхид по программе JAST

Подъемный двигатель размещается в отсеке, расположенном непосредственно за кабиной летчика (на вариантах самолета с горизонтальным взлетом и посадкой этот объем использован для дополнительного топливного бака).

Для создания вертикальной тяги маршевый двигатель F119 снабжен перекрывающе-пово-ротным устройством («задний подъемный модуль»), направляющим воздушный поток в специальные поворотные сопла по бокам фюзеляжа, способные, вращаясь, отклонять поток газов и назад.

Для модификаций самолета Макдоннелл-Дуглас JAST с горизонтальным взлетом и посадкой первоначально была выбрана нормальная аэродинамическая схема, а вариант с коротким взлетом и вертикальной посадкой предполагалось снабдить ПГО. Однако в начале 1996 г. фирма пересмотрела облик самолета, выбрав схему с V-образным оперением, наклоненным на угол 25° к горизонтальной плоскости (как на опытном самолете Нортроп YF-23) и выполняющим функции как горизонтального, так и вертикального оперения. Такое техническое решение должно обеспечить увеличение дальности полета приблизительно на 3%, несколько повысить маневренность и управляемость, а также снизить ЭПР. Для управления по рысканию, тангажу и крену предполагается использовать и систему отклонения вектора тяги основного двигателя.

Наш журнал (выпуск № 13) уже писал о работах по созданию беспилотных разведывательных самолетов в США. Однако в последнее время американские специалисты резко активизировали поиски новых областей боевого применения БПЛА.

С 1995 года управление перспективных исследований МО США ARPA изучает возможность использования микро-ДПЛА, запускаемого с руки (как модель самолета) и способного летать в течение одного часа на дальность до 16 км. В бюджете 1996 ф.г. предусмотрено продолжение этих работ и проведение в конце года научной конференции по данной теме.

В то же время исследования облика микро-ДПЛА, его систем управления и навигации выявили ряд проблем, требующих специальных решений. Указывается, что размеры существующих к настоящему времени антенн системы спутниковой навигации GPS соизмеримы с габаритами самого микро-ДПЛА. Порыв ветра может легко перевернуть «самолет размером с микросхему». Представляет определенные трудности и создание сверхминиатюрных средств связи, двигателей и движителей. «Мы пока не знаем, как механизировать полет ЛА таких размеров, - заявил директор программы полковник Майк Фрэнсис, - однако я не думаю, что это настолько сложно, что мы не сможем найти ответ на эту задачу, если захотим».

Значительные усилия должны быть сосредоточены на технологии миниатюризации электрических батарей, а также разработке «микротурбинных двигателей». По словам М. Фрэнсиса, «если удастся установить 1400 подобных микротурбин на скейборд моего сына, он сможет подняться на нем в воздух».

По мнению специалистов ARPA, длина микро-БПЛА и размах его крыла - 15 см (что приближает БПЛА к размерам крупного насекомого) являются тем рубежом, с которого летательные аппараты переходят в новое качество. Современные, достаточно крупные ЛА формируют вокруг себя турбулентный пограничный слой, в то же время насекомые в полете не образуют вихрей, - утверждает М. Фрэнсис.

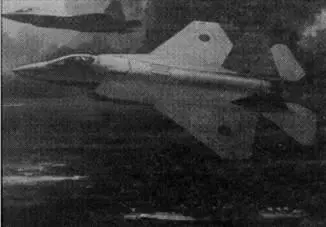

JSF формы Локхид для ВМС Великобритании.

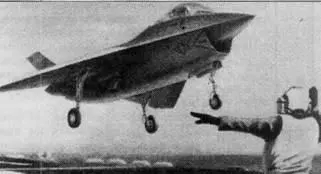

Истребитель JSF фирмы Боинг. Рисунок.

На рисунке, обошедшем страницы ряда американских авиационных журналов, изображены два гипотетических микро-ДПЛА, размеры которых соизмеримы с долларовой купюрой. Один из аппаратов выполнен по схеме «утка» с трапециевидным крылом умеренного удлинения и снабжен толкающим винтом. Другой выполнен по схеме «летающее крыло», на концах которого установлено два тянущих винта.

Война в Персидском заливе 1991 г. продемонстрировала почти полную неспособность вооруженных сил США бороться с тактическими баллистическими ракетами. Несмотря на то, что американская армия развернула на ТВД мощные противоракетные силы, включающие новейшие ЗРК «Патриот», наземные и космические средства оповещения о ракетных пусках, а ВВС чуть ли не в качестве своей основной задачи рассматривали поиск и уничтожение мобильных пусковых установок, Саддам Хусейн с завидной регулярностью обстреливал своими «Скадами» (советскими ракетами Р-17, созданными еще в начале 1960-х годов) территорию Саудовской Аравии и Израиля, а успехи американцев по борьбе с этим, давно устаревшим оружием оказались более чем скромными. И если бы у Ирака нашлось хотя бы несколько ядерных боезарядов для ракет, итоги операции «Буря в пустыне» могли бы оказаться значительно менее благоприятными для Запада. В этой связи в США весьма болезненно реагируют на угрозу роста числа тактических и оперативно-тактических ракет в странах «третьего мира». Вот почему МО США (в том числе - и по политическим соображениям) возрастающие внимание уделяет вопросам борьбы с баллистическими ракетами на ТВД. Кроме того, здесь прослеживается стремление американского военно-промышленного комплекса реализовать технологический задел, «наработанный» в ходе малоуспешной программы СОИ.
