Представители министерства обороны США осенью 1995 года признали, что существуют, как минимум, две исследовательские «черные» (т. е. осо-босекретные) программы перспективных малозаметных ЛА - пилотируемого и беспилотного. Работы проводятся в центре Грумм Лэйк (авиабаза Неллис, шт. Невада). Вероятно, одной из этих программ является создание экспериментального беспилотного самолета Макдоннелл-Дуглас/NASA Х-36, о котором было официально объявлено 19 марта 1996 г. на церемонии его выкатки.

ДПЛА представляет собой уменьшенный до масштаба 28% «настоящий» истребитель. Статически неустойчивый самолет выполнен по схеме «утка», имеет интегральную компоновку и полностью лишен хвостового оперения. За счет этого, по утверждению руководителя программы Х-36 в центре им. Эймса (NASA) Ларри Биркельбау, по сравнению с ЛА традиционных схем удалось на 10% уменьшить аэродинамическое сопротивление, на 5% - массу самолета, а также значительно уменьшить ЭПР (что являлось основной причиной отказа от киля). Утверждается, что новый самолет обладает лучшей ма-невреностью, чем ныне существующие истребители.

Конфигурация планера соответствует критериям технологии «Стелc» - кромки крыла, ПГО и фюзеляжа ориентированы, преимущественно, в одинаковых направлениях.

ДПЛА оснащен одноканальной цифровой ЭДСУ с процессором фирмы Хонеуэлл, объединяющей все органы управления, остающуюся до настоящего времени секретной систему отклонения вектора тяги двигателя в горизонтальной плоскости и расщепляющиеся элероны, состоящие из шести секций. Их отклонение осуществляется координировано по размаху крыла, что не приводит к резкому увеличению ЭПР самолета. Каждая консоль крыла снабжена четырьмя поверхностями управления. Две концевые поверхности, используемые для управления самолетом по крену и тангажу, представляют собой расщепляющиеся элероны, способные одновременно работать в качестве аэродинамических тормозов. Верхняя поверхность может отклоняться на угол до 60 град, вверх, на 30 град, вниз; нижняя поверхность отклоняется соответственно на 60 град, вниз и 3Q град, вверх. Совместно, как единый элерон, они отклоняются в диапазоне углов +/-30 град. При выполнении посадки, когда требуется погасить подъемную силу, все поверхности задней кромки крыла опускаются вниз, а ПГО поднимается вверх. Носок крыла отклоняется на угол 40 град, вниз, скорость его перемещения несколько ниже, чем у других поверхностей управления.

Первоначально на самолете предполагалось установить цифровую систему управления фирмы Хониуэлл, связанную с ИНС на лазерных гироскопах и приемником спутниковой навигационной системы, однако в дальнейшем было решено оснастить самолет системой управления фирмы Макдоннелл-Дуглас, в которой использовано семь цифровых процессоров фирмы Тексас Инструменте С31 с общим быстродействием 117 млн. операций в секунду.

Система управления вектором тяги двигателя Уильяме F112 действует лишь в плоскости рыскания и не может использоваться для управления по тангажу. Она создана в Эймсе на основе опытных разработок фирмы Макдоннелл-Дуглас, проведенных еще в 1989 г. Применение системы управления вектором тяги повышает маневренность, а также улучшает устойчивость по курсу, позволяя обходиться без аэродинамических органов управления, отклонение которых увеличивает ЭПР.

| «Пилотирование» самолета может осуществляться как автономно, с использованием автопилота и системы спутниковой навигации GPS, так и дистанционно: в «фонаре» ДПЛА X-36 установлена телевизионная камера, а на наземном КП - телевизионный индикатор с ИЛС, обеспечивающий вывод синтезированной полетной информации. Пилоты-операторы должны пройти специальную подготовку на моделирующем стенде, так как самолет Х-36 вдвое быстрее реагирует на команды управления, чем обычный истребитель.

Самолет Х-36 способен совершать управляемый полет и без использования системы отклонения вектора тяги (следует отметить, что бомбардировщик Нортроп В-2, также не имеющий вертикального оперения, управляется только при помощи аэродинамических поверхностей). «В отличие от бомбардировщика В-2, расщепляющиеся флапероны которого действуют симметрично, верхние и нижние поверхности флаперонов самолета Х-36 способны отклоняться независимо или действовать как единый элерон», - заявил директор программы от фирмы Макдоннелл-Дуглас Дэвид Манли.

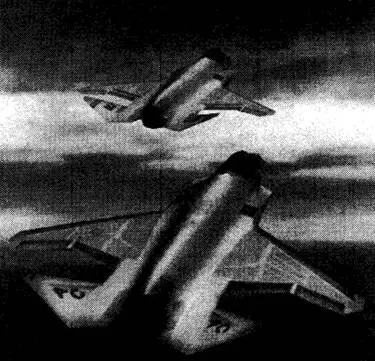

Истребитель JSF фирмы Макдоннелл-Дуглас.

Силовой набор планера самолета Х-36 выполнен в основном из алюминиевого сплава, обшивка изготовлена из композиционных материалов (КМ).

Самолет оснащен ТРДД Уильяме Интернейшнл F112 (1x330 кгс), первоначально создававшимся для секретной крылатой ракеты, разработка которой в дальнейшем была прекращена. Форма воздухозаборника близка «малозаметному» воздухозаборнику истребителя Макдоннелл-Дуглас F/A-18E/F «Супер Хорнит». Его обечайка имеет сравнительно большой радиус закругления и оптимизирована для работы на относительно небольшой скорости - 300 км/ч (отработка комбинации «воздухозаборник-двигатель» проведена в центре им. Левиса).

Х-36 способен достигать максимальной скорости 450 км/ч, которая лимитируется прочностью конструкции планера (тяговооруженность обеспечивает возможность достижения скоростей до 650-740 км/ч), и совершать полет с углами атаки до 90 град. «Полномасштабный» истребитель данной конфигурации смог бы достигать сверхзвуковых скоростей.

Первый из двух самолетов Х-36 построен через 28 месяцев после начала программы. При этом был использован «ускоренный метод создания прототипов», разработанный отделением фирмы Макдоннелл-Дуглас, известном как «Фантом Уорк». Окончательная сборка самолета была начата в июне 1995 г., через 17 месяцев после заключения с фирмой Макдоннелл-Дугласе и NASA контракта на сумму 17 млн. долл.

В ходе первого этапа летных испытаний (25 полетов в течение шести месяцев) максимальный угол атаки будет ограничен величиной 30-40 град., а максимальная скорость - 300 км/ ч.

По словам представителей фирмы, общая стоимость программы к моменту завершения первого этапа летных испытаний самолета X-36 (начало 1977 г.) должна составить в 29-30 млн. долл. При этом ТРДД F112 предоставлены правительством бесплатно.

Характеристика самолета Х-36

Размах крыла 3,17 м

Длина самолета (с ПВД) 5,55 м Стреловидность крыла по

передней и задней кромкам 40 град.

Масса пустого 494 кг

Масса топлива 82 кг

Максимальная взлетная масса 576 кг

Максимальное число М 0,6

Скорость захода на посадку 200 км/ч Ограничение по углу атаки 35 град. Максимальная эксплуатационная
