лучить приемлемые взлетно-посадочные характеристики, крыло предполагаюсь оснастить закрылками -Фаулера и автоматическими предкрылками. Четыре 20 мм пушки " Бритиш-Испано" были установлены в носовой части фюзеляжа, что давало существенные преимущества по сравнению с установкой оружия в крыле Во-первых, обеспечивалась относительно более высокая прицельная точность стрельбы, во-вторых, это позволяло использовать крыло более тонкого профиля, кроме того упрощался обогрев оружия и уменьшатся разнос масс, ухудшающий маневренность самолета (правда, для двухмоторного истребителя двигатели которого располагались на крыле, довольно далеко от центра тяжести, этот фактор не играт решающего значения). Двухкилевое вертикальное оперение размещалось на концах низкорасположенного стабилизатора.

Именно в таком виде проект Р.9 стал победителем конкурса F.37/35 и в январе 1937 г. Уэстленд получила заказ на постройку двух прототипов. Еще до начала работ по изготовлению нового истребителя в проект, как это часто бывает, были внесены изменения. Результаты продувок моделей Р.9 в аэродинамических трубах показали, что при выпущенных в посадочное положение закрылках горизонтальное оперение попадает в зону сильной турбулентности. Поэтому от двухкилсвого оперения решили отказаться, а вместо него установить один киль большой площади с высоко поднятым на нем стабилизатором.

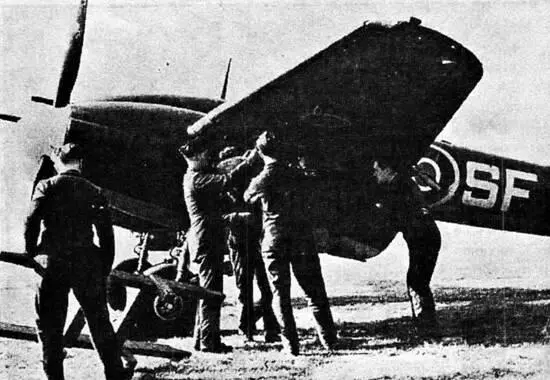

"Уирлуинд" из 173-й эскадрильи. Наземный персонал подвешивает под крыло самолета 113-кг бомбу

К сборке первого прототипа приступили в мае 1937 г., но с самого начала производства программу стати преследовать задержки. Сказываюсь большое количество технических новинок используемых в конструкции самолета и отсутствие у инженеров Уэстленд необходимого опыта. Лишь в октябре 1938 г. первый прототип Р.9 с бортовым номером L6844 покинул сборочный цех в Йовилле.

Он представлял собой цельнометаллический двухмоторный низко-план с очень элегантными обводами. Петтер использован в его конструкции много новшеств, ранее не применявшихся при создании истребителей (по крайней мере английских). Так, впервые обшивку монококового фюзеляжа выполнили из магниевых сплавов, что обеспечиваю лучшее соотношение прочность/вес по сравнению с обшивкой из алюминия. Относительно тонкий профиль крыла удалось получить благодаря использованию лонжеронов изготовленных путем штамповки с последующей механической обработкой. Центроплан крыла прямоугольной формы имел три лонжерона - главный, проходивший через фюзеляж, и два вспомогательных: передний и задний. Консоли крыла имели два лонжерона - главный и вспомогательный задний. В силовую конструкцию фюзеляжа входила бронированная переборка, к которой крепились передние лонжероны центроплана. На ней имелись узлы для установки фермы с пушками

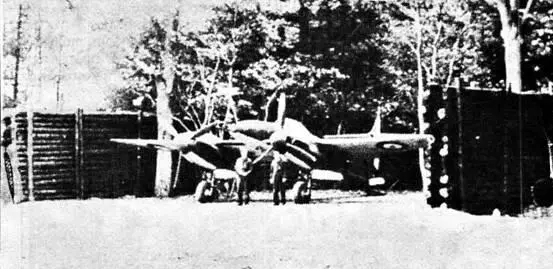

"Уирлуинд" в укрытии на аэродроме Арсм (октябрь 1940 г.)

Необычной для своего времени была конструкция топливных баков Сегодня бы ее назвали интегральной, то есть баки являлись составной частью силовой конструкции крыла. Каждый бак состоял из двух секций, передней и задней, между которыми проходил основной лонжерон Нервюры играли роль перегородок и были приклепаны к обечайке и стенкам баков. Обечайка была выполнена из листа дюралюминия, под которым находился 5 мм лист резины "Дайна-текс" выполнявший роль протектора. Общий вес баков составлял 143,3 кг, а вместимость - 507 л топлива. Любая секция бака могла быть легко демонтирована для проведения ремонта или замены Поводом использовать такую схему установки баков стало желание Петтера обеспечить максимально высокую плотность компоновки и минимизировать вес и габариты самолета.

Вся обшивка крыла, фюзеляжа и хвостового оперения имела потайную клепку. Задняя часть мотогондолы представляла собой единое целое с закрылками и выдвигалась вместе с ними назад и вниз. Четыре пушки "Бритиш-Испано" Mk.l были смонтированы попарно на ферме из труб (верхняя пара пушек была сдвинута назад относительно нижней) с которой они составляли единый модуль, крепившийся к бронированной переборке, после чего он закрывался носовым обтекателем. Барабаны со снарядами имели дополнительную бро-незащиту, а стреляные гильзы собирались в небольшом обтекателе под центропланом. Рядом с ним мог устанавливаться кинофотопулемет G.42B

Основные и хвостовая стойки шасси имели колеса фирмы Данлоп и убирались назад по полету при помощи гидросистемы фирмы Даути. Рабочее давление в гидросистеме (35,15 кг/см2) обеспечивалось одним насосом, установленном на правом двигателе (дублирование жизненно важных агрегатов тогда еще не вошло в моду). Она использовалась для выпуска и уборки шасси, закрььлков и предкрылков, заслонок радиатора, привода тормозов и управления оружием Последнее верно лишь для прототипов и первых четырех серийных самолетов, так как потом на истребитель установили дополнительную пневмосистему с рабочим давлением 84,37 кг/см2, которая также использоваклись в качестве аварийной для выпуска шасси и закрььлков

Система управления имела трубчатые тяги. Триммеры элеронов регулировались на земле, а тримеры руля высоты и направления могли регулироваться в полете. Перемещение предкрылков и заслонок радиатора было синхронизировано с положением закрылков Фаулера. При небольшом начальном перемещении закрылков заслонки радиатора открывались полностью, обеспечивая максимальный расход воздуха, необходимый для запуска мотора, рулежки и взлета. При перемещении закрылков на одну четверть своего максимального хода выпускались предкрылки

Еще одной новинкой, впервые использованной на английских истребителях, стал каплевидный фонарь кабины, который обеспечивал летчику великолепный круговой обзор. Позднее такая конструкция фонаря стала нормой (вспомните хотя бы "Тайфун", "Темпест" или модификации "Спитфайров", начиная с "девятки"), но тогда она была прогрессивным новшеством.

После окончательных проверок Р.9 с соблюдением правил повышенной секретности доставили в испытательный центр в Боскомб Даун. (Следует отметить, что самолет долгое время рассматривался как совершенно секретный. Даже в авторитетном английском справочнике Jane"s за 1941 г., когда истребитель уже находился на вооружении, есть лишь фотография, а приведенные технические характеристики предваряются фразой "по данным противника"). Как уже указывалось выше, мотор "Перегрин" еще находился в стадии разработки и фактически на L6844 были установлены четвертый и седьмой выпушенный двигатель этого типа. Они причиняли немало хлопот инженерам "Уэстленд" и обслуживающему персоналу ВВС своими "детскими болезнями" и сильно задерживали начато летных испытаний. Наконец, 11 октября 1938 г. новый истребитель поднялся в воздух. За его штурвалом находился шеф-пилот "Уэстленд" Гарольд Пен-роуз. По его словам воздушное крещение Р.9 было "внеплановым": "После пары пробежек пришлось сделать остановку, так как двигатели стати "парить" Во время третей пробежки, при даче газа, оказалось, что самолет слишком сильно разогнался, чему помог естественный уклон аэродрома, и возникла опасность выкатиться за границу взлетной полосы. Поэтому был дан полный газ и самолет оторвался от земли в полутора сотнях метров от забора аэродрома, заставив поволноваться наблюдателей из "Уэстленд" и представителей ВВС"
