Конструкторы использовали опыт и многие практические решения, отработанные при создании и эксплуатации ракет КС-1, КСР-2 и КСР-11, но непосредственно за основу были взяты схе-

ма и конструкция недавней разработки - крылатой ракеты большой дальности Х-22 для сверхзвукового ракетоносца Ту-22. «Творческая связь» была вполне естественной - под впечатлением характеристик Х-22 со скоростью в четыре «маха» и дальностью под 500 км заказчик напрямую высказывал пожелание оснастить ею и обширный парк ракетоносцев Ту-16, составлявших основу Дальней и Морской авиации. Однако это намерениебыло мало выполнимым из-за изрядных габаритов и массы Х-22: полет с парой одиннадцатиметровых махин без малого 6-тонного веса был на пределе возможного для самолета, рассчитанного на 9-тонную боевую нагрузку. К тому же заявленная дальность в 500 км также не достигалась, в первую очередь из-за естественных ограничений системы по радиогоризонту, что делало возможным ее ограничение до более реальных величин. Было достигнуто решение о создании уменьшенного варианта ракеты КСР-5, вписывавшегося в массогабарит-ные характеристики предыдущих изделий с унифицированной с ними системой управления оружием. Соответственно, ракетоносец Ту-1 6К-26, предназначенный для поражения морских и наземных целей, а также работающих РЛС, должен был обеспечивать применение как новых ракет КСР-5 комплекса К-26, так и существовавших КСР-2 и КСР-11 (отчего использовалось также его «сборное» наименование Ту-16КСР-2-5 и Ту-16КСР-2-5-11). Постановление СМ СССР о создании системы ракетного вооружения КСР-5 с системой управления "Взлет", было выпущено 24 августа 1962 г. Им задавалась дальность пуска 180-240 км и скорость полета ракеты 3200 км/ч на высоте 22500м.

Как очередное изделие дубнинской «фирмы», новая ракета получила шифр Д-5. С учетом требований по высокой сверхзвуковой скорости и высотности ракета оснащалась ЖРД и имела характерную схему с обтекаемым фюзеляжем большого удлинения (равного 11,5, в то время как у КСР-2 этот параметр составлял 8,5), коротким треугольным крылом с высокой удельной нагрузкой и крестообразным оперением с цельноповоротными рулями. В основу управления КСР-5 был положен принцип активного самонаведения с помощью радиолокационной ГСН, осуществлявшей управление по курсу и тангажу и программного управления по высоте на траектории. После пуска ракета осуществляла автономный полет с разгоном, набором высоты с выходом в стратосферу, маршевым участком на большой высоте и пикированием при сближении с целью (профиль полета при этом был подобен КСР-2, но с существенным превосходством по высоте и дальности - так, захват цели ГСН КСР-5 осуществлялся с 300 км против 180-200 км у КСР-2). В какой-либо коррекции с борта носителя самонаводящаяся ракета не нуждалась.

Высокие скорости, сверхзвуковые аэродинамические нагрузки и кинетический нагрев потребовали использования новых высокопрочных материалов, с учетом чего конструкция ракеты преимущественно выполнялась из стали с ограниченным использованием алюминиевых и магниевых сплавов.

Опыт разработки Х-22 позволил существенно ускорить создание близкой по конструкции КСР-5. Летные испытания комплекса К-26 начались на двух самолетах в октябре 1964 года. На туполевском опытном заводе №156 под него переоборудовали серийные машины производства казанского авиазавода - Ту-16К-11-16КС №8204022 и Ту-16КСР-2А №5202010, выпущенный почти 10 лет назад. Заводские испытания затянулись почти на два года, и на совместные с заказчиком госиспытания комплекс был выведен только в январе 1967 года. Результаты первого этапа испытаний с пусками по морским и наземным целям были сочтены неудовлетворительными из-за малой точности применения по кораблям, продиктованной недостатками системы управления.

После доработок комплекс К-26 вновь предъявили на госиспытания, в ходе которых были выполнены 87 полетов. К испытаниям привлекли также самолет Ту-16К-26 №4200703, а с конца 1968 года - и переоборудованный из морского ракетоносца Ту-16К-10-26 №1793014 (эта тема была задана ПСМ от 23 июня 1964 года). В ходе испытаний, завершенных к 30 ноября

1968 года, по морскими и наземным целям произвели 13 пусков ракет КСР-5. Пуски выполнялись при скоростях полета носителя 400-850 км/ч и высотах от 500 до 11000 м. При этом дальность пуска существенно зависела от режима полета по условиям обнаружения целей бортовой РЛС и захвата ГСН ракеты. Так, при высотном полете на 11000 м сектор радиообзора был существенно выше, и захват цели происходил на удалении 300 км, при высоте полета 500 м дальность пуска не превышала 40 км. Испытания морских Ту-16К-10-26 продолжались до весны следующего года, после чего 12 ноября

1969 года авиационно-ракетные комплексы К-26 и К-10-26 были приняты на вооружение ДА и АВМФ.

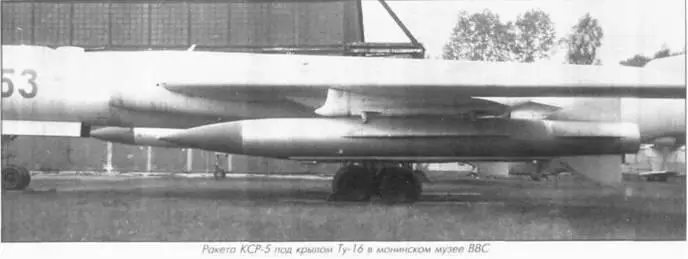

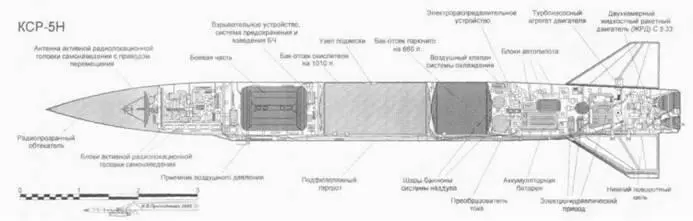

На базе КСР-5 были созданы также модернизированный вариант КСР-5М комплекса К-26М для борьбы с малоразмерными сложными целями, обладавший повышенными точностными характеристиками и низковысотный комплекс К-26Н с ракетами КСР-5Н. Ввиду ограниченного обзора при работе с малых высот и низкой разрешающей способности, сужавшей возможности комплекса, потребовалась модернизация поисково-прицельной системы. На 14 самолетах установили панорамную РЛС системы «Беркут» самолета Ил-38 под увеличенным обтекателем. Эти машины поступили в авиацию Балтфлота. Более радикальным решением стало использование новой РЛС «Рубин-1М», созданной в 1973 году на основе «Рубин-1КВ» и обладавшей повышенной дальностью обнаружения и улучшенной разрешающей способностью. Ее антенная система имела значительные размеры, отличаясь большим коэффициентом усиления и уменьшенной в полтора раза шириной диаграммы направленности. Дальность обнаружения морских целей достигала 450 км, однако большая ан-

тенна и необходимость в компоновочных объемах под аппаратуру потребовали переноса РЛС со штатного места в грузоотсек, под которым был смонтирован объемистый каплевидный обтекатель. Другой отличительной чертой таких машин стала гладкая носовая часть, лишенная прежней РЛС. Для экономии веса сняли носовую пушечную установку, а топливная система сократилась на бак №3, на месте которого разместились блоки оборудования.

Необходимость в современной про-тиворадиолокационной ракете нашла отражение в Постановлении СМ от 7 февраля 1964 года, задававшем создание комплекса К-26П с ракетами КСР-5П, оснащенными пассивной ГСН. Поиск радиоизлучающих целей осуществлялся с помощью самолетной станции радиолокационной разведки и целеуказания «Рица» (именовавшейся также пассивной РЛС) и сопряженной с ней аппаратурой разведки работающих РЛС. В систему управления и наведения входила также аппаратура пассивного самонаведения ракеты и автопилот. Антенный блок «Рицы» размещался на каркасе остекления штурманской кабины, в которой монтировались индикаторы, с помощью которых отображалась информация о положении и характеристиках пеленгуемой РЛС, а также готовность системы к пуску ракет.
