Опытный Ту-16К-26П вышел на зс водские испытания летом 1967 года, после ряда доработок в апреле 1972 года он был представлен на госиспытания. Постановлением СМ от 4 сентября 1973 года комплекс К-26П приняли на вооружение морской авиации, и с 1975 года на ремзаводах началось переоборудование самолетов по образцу Ту-16К-26П. Комплекс К-26П позволял поражать радиоизлучающие цели одиночным и залповым пуском обеих ракет в одном заходе, а также выполнять атаки по двум различным целям - одной, лежащей по курсу полета, и другой, находящейся в створе 7,5° от оси самолета. Ракеты после пуска наводились полностью автономно, не ограничивая самолет в маневре.

Помимо противорадиолокационных ракет КСР-5П, комплекс обеспечивал применение КСР-11 аналогичного назначения и полностью сохранял ударные возможности с использованием ракет КСР-5, КСР-2 и бомбового вооружения. С появлением модернизированных КСР-5М возможности комплекса были расширены, и он получил наименование К-26ПМ, отличаясь установкой усовершенствованной аппаратуры целеуказания головкам ракет.

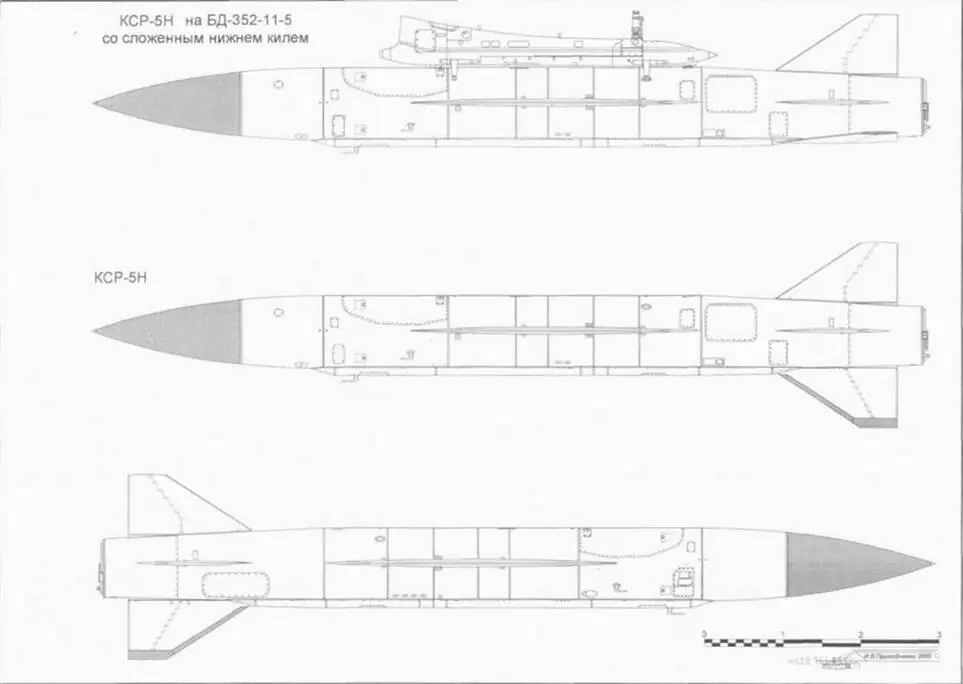

Низковысотная ракета КСР-5Н стала основой для разработки крылатых ракет-мишеней КСР-5НМ (Д-5НМ) и КСР-5МВ (Д-5МВ) в низко- и высотном вариантах. Мишени имитировали полет разнообразных типов ракет противника классов «воздух-поверхность», развивая скорость до М=4,2 при высотах до 40 км. Служившие для отработки новейших ЗРК мишени запускались с носителей Ту-16КРМ, переоборудованных из обычных машин с усилением укрыла по образцу ракетоносцев и установкой держателей БД-352-11-5. Для запуска мишеней могли применяться также ракетоносцы Ту-16К-26.

За создание ракетного комплекса К-26 коллектив сотрудников во главе с А.Я.Березняком был награжден Государственной премией за 1970 г. Разработка комплекса К-26П была отмечена Госпремией за 1977 год. Серийный выпуск КСР-5 и ее вариантов был налажен на Смоленском авиазаводе.

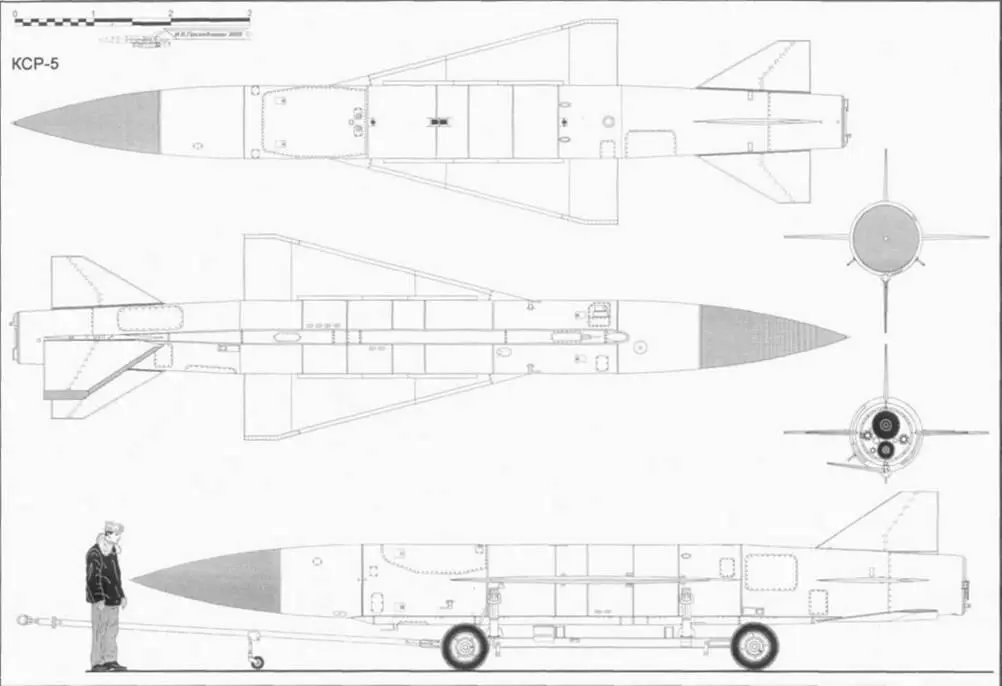

Крылатая ракета КСР-5 (изделие Д-5) имела цельнометаллическую конструкцию с работающей обшивкой, сред-непланным расположением треугольного крыла небольшого размаха и крестообразным оперением. Управление по крену и тангажу осуществлялось цельно поворотным стабилизатором, работавшим в элевонном режиме, по курсу - цельноповоротным верхним килем. Для повышения устойчивости в полете ракета имела подфюзеляжный нижний киль, складывавшийся при хранении, транспортировке и на подвеске (решение, заимствованное с Х-22, однако направление складывания было противоположным - влево, а не вправо по полету), Раскладка при пуске обеспечивалась пневмоцилиндром вместе с расфиксированием рулей отстреливающимися струбцинами.

Основными конструкционными материалами планера ракеты являлись нержавеющая сталь ЭИ-654 (бак-отсек окислителя), 30ХГСА и 12Х2НВФА (силовые узлы оперения и стыковые элементы), сплавы АМГ-6Т (бак горючего) и Д16Т (часть обшивок и панелей). Из жаростойкой стали 12ХНВФА изготавливался также носок обтекателя ракеты, разогревавшийся в полете до 420 град. Крупные корпусные агрегаты были цельносварными, крыло и оперение изготавливались с широким применением сотовых панелей из тонкой алюминиевой фольги, которые для обеспечения прочности и жесткости заливались расплавленным ксилитом, а затем обрабатывались по теоретическому контуру на вертикально-фрезерном станке с помощью копира. Широко применялось крупногабаритное цветное литье, шедшее на изготовление силовых рам и балок крепления оборудования.

Ряд проблем вызвало изготовление радиопрозрачных обтекателей - крупногабаритных изделий, которые должны были при высоких сверхзвуковых аэродинамических и тепловых нагрузках обладать необходимой механической прочностью, термо- и влагостойкостью, высокой чистотой поверхности (обычный «шершавый» пластик не годился при высоких скоростях), небольшим весом и, главное, должной радиопрозрачностью, к которой предъявлялись особо жесткие требования. Последняя напрямую влияла на характеристики ГСН, что требовало обеспечить коэффициент прохождения радиосигналов в пределах 70-75%. Потребовались эксперименты и поиски технологий изготовления наиболее «светлых» в требуемом радиодиапазоне обтекателей, осуществленные ведущими инженерами завода №256 В.Н.Лежениным, Л.Е.Кузнецовой, А.С.Казаковым и специалистом ВИАМ К.Т.Щербаковой.

Практика изготовления цельных обтекателей для Х-22 из стеклотекстолита показала, что они имеют слишком большой вес. Обтекатель почти двухметрового размера при требуемой прочности и жесткости должен был иметь небольшую массу, но точно заданные контуры. По требованиям радиопрозрачности, толщины стенок ограничивались 4-7 мм. Конус имел со-

товую конструкцию с сетчатым заполнителем, а толщина менялась от большей у носка до тонкой у основания. Для изготовления его наружной и внутренней рубашек использовались стальные пунсоны, на которых под вакуумом формовались стеклопластиковые обшивки. На том же пуансоне на внутреннюю рубашку клеился отформованный по контуру сотовый сетчатый заполнитель, после чего надевалась наружная рубашка и силовой пояс у основания. Окончательная полимеризация пакета с отверждением связующей смолы для повышения прочности производилась в печи с соблюдением ступенчатого температурного режима.

Проблемной задачей стала конструкция шаров-баллонов, питавших рулевые приводы ракеты и систему наддува. Баллоны изготавливались из двух тонкостенных хромансилевых полусфер 5-мм толщины, соединявшихся сваркой. Баллоны должны были выдерживать рабочее давление 350 атм, однако изделия не всегда получалось прочными. В эксплуатации имел место ряд случаев их взрыва, разрушавшего конструкцию, причем рядом находился двигатель и баки, что приводило к фатальному исходу для всего изделия и было крайне опасно для персонала.

Баллоны - «бомбы» не пользовались доверием до тех пор, пока не было внедрено их усиление намоткой на корпус стеклопластиковых жгутов на связующем составе. Такая конструкция выдерживала давление до 700 атм, позволив уменьшить толщину стенок до 4 мм, а при разрыве не давала осколков, распадаясь на половины.

Носовую часть ракеты занимала аппаратура самонаведения ВС-КН с активной радиолокационной ГСН. С помощью самолетной аппаратуры целеуказания ГСН захватывала цель на подвеске, отслеживая ее положение по азимуту. В следующем отсеке размещалась БЧ фугасно-кумулятивного типа массой 700 кг или ядерная БЧ в специальном контейнере со всем необходимым оборудованием,включая взры-вательное устройство, обеспечивающее заданный наземный или воздушный подрыв, систему предохранения и взведения с датчиками отстыковки от носителя и траекторными датчиками, систему термостатирования, поддерживающую в отсеке необходимую температуру и влажность.
