Авиация и космонавтика 2001 08

Отсутствие в Германии в 1934 г. достаточно мощных и надежных двигателей жидкостного охлаждения привело к тому, что на первый опытный экземпляр Ju-87VI (V – Versuchs – прототип, гражданская бортовая маркировка D-UBYR) поставили английский двигатель Роллс-Ройс Кестрел II S, что явилось своеобразным подтверждением интернациональной родословной "штуки". Первый полет состоялся 19 сентября 1935 г. 12-цилиндровый V-образный двигатель жидкостного охлаждения взлетной мощностью 525 л.с. и 640 л.с. на высоте 4270 м с деревянным двухлопастным винтом фиксированного шага в полете сильно перегревался, и потребовалось увеличить площадь радиатора. В результате большой угловатый "подбородок" "штуки" заметно вытянулся вниз.

Воздушные тормоза в виде решетки, поворачивавшейся на пикировании на 90°, планировали установить у передней кромки крыла сразу за обтекателями стоек шасси. Но на первый экземпляр их поставить не успели, что вскоре привело к катастрофе. В определенной степени этому способствовала и конструкция хвостового оперения, сделанного Г.Польманом по аналогии с К-47: двух-килевое с большими прямоугольными шайбами на концах подкосного стабилизатора. 24 января 1936 г. на пикировании с углом 50° оперение стало сильно вибрировать, и при попытке шеф-пилота фирмы "Юнкерс" В.Нюенхофена вывести самолет из пикирования правая килевая шайба вместе с частью стабилизатора оторвалась. Самолет разбился вместе с экипажем.

Спустя месяц, 25 февраля 1936 г., в воздух поднялся второй опытный экземпляр Ju-87V2 (D-UHUH, позднее D-IDQR). На нем стоял двигатель жидкостного охлаждения компании "Юнкерс Моторен Верке" Jumo210Aa, развивавший на высоте 2550 м мощность 610 л.с. и трехлопастный винт изменяемого шага. Хвостовое оперение после расследования причин катастрофы сделали обычным – однокилевым с большей площадью киля и руля направления; в результате общая длина машины увеличилась до 10,65 м. Усилили конструкцию хвостовой балки фюзеляжа, на этой единственной машине горизонтальное оперение имело закругленные законцовки.

Третий опытный Ju-87V3 (D-UKYQ, позднее D-IBXF) взлетел 27 марта 1936 г. Его основным отличием стала переделанная моторама, позволившая опустить мотор и улучшить обзор пилоту. Вновь переделали оперение: площадь увеличили и на концах стабилизатора установили небольшие шайбы.

Первые воздушные тормоза поставили на Ju-87V2 в марте 1936 г. при подготовке к сравнительным испытаниям в Рехлине. Устойчивость на пикировании значительно улучшилась. После катастрофы руководство фирмы прекратило полеты на третьем экземпляре, благоразумно планируя его в качестве "дублера" на случай летных происшествий в Рехлине. Но эта разумная мера предосторожности не потребовалась, так как аварию потерпел основной конкурент "штуки" Не-118.

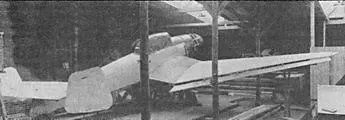

Полноразмерный макет Ju 87

Первый прототип Ju-87V1 с двухкилевым хвостовым оперением, потерпевший катастрофу на пикировании 24 января 1936 г.

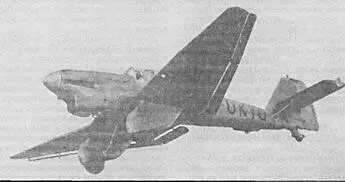

Второй опытный Ju-87 V2

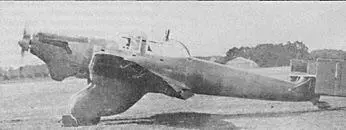

Третий опытный Ju-87 V3

К разработке эталона для серии приступили еще в начале 1936 г. Так в конце весны на аэродроме появился и 20 июня поднялся в воздух Ju-87V4 (D-UBIP), отличавшийся еще более опущенной моторамой, большим по площади и более угловатым килем, новыми обтекателями стоек шасси и перепроектированным фонарем кабины. В полу кабины пилота появилось специальное окно для улучшения обзора в момент ввода в пикирование. За радиатором двигателя установили специальную трапецию для единственной авиабомбы (ее иногда называли "качалкой" или "вилкой"), выводившую ее на пикировании из площади, ометаемой винтом. И V3, и V4 снабдили специальным прицелом Stuvi А2 (Stukavizier) для стрельбы и бомбометания с пикирования. На четвертом экземпляре проводили практические бомбометания авиабомб калибра 100-500 кг (в последнем случае экипаж состоял из одного пилота).

Важнейшим новшеством на "штуке" стал так называемый автомат пикирования, обеспечивавший выход машины из пике после сброса бомбы с постоянной перегрузкой, при этом усилия на ручке не превышали стандартных для горизонтального полета. Специальный электромеханизм переставлял триммер руля высоты, чем и достигался желаемый эффект. Впоследствии в схему автомата пикирования включили высотомер, определявший начало вывода, даже если бомбу не сбросили. При необходимости пилот усилием на ручке мог "передавить" автоматику.

Такая автоматизация существенно "облегчала жизнь" летчику, ибо в момент атаки забот у него хватало. В отличие от более поздних модификаций некоторые опытные и первые серийные самолеты модели А-2 еще не имели регулятора постоянных оборотов винта и регулятора наддува двигателя. Поэтому перед началом пикирования пилоту следовало прикрыть жалюзи радиатора, чтобы не переохладить мотор, переключить наддув на уровень земли, затяжелить винт и выпустить тормозные щитки. При этом главным для него все же оставалось правильно определить момент ввода в пикирование и отслеживать положения цели.

На пикировании летчик должен был, сохраняя место в строю и совершая противозенитный маневр, по линиям на стеклах кабины выдерживать постоянный заданный угол (выбранные линии при этом оставались параллельны земле). Сразу после вывода из пике и уборки тормозных решеток (об этом сигнализировали "солдатики" на верхней поверхности плоскостей крыла) следовало немедленно открыть жалюзи во избежание перегрева двигателя. На выполнение всех операций времени было очень немного, что требовало от пилота достаточно высокой квалификации.

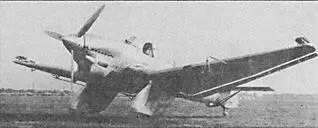

Четвертый опытный Ju-87V4

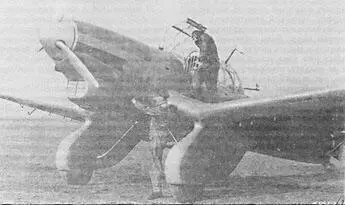

Предсерийный Ju-87A-0. Считается, что этот экземпляр первым был доставлен в Испанию в ноябре 1936 г. и затем возвращен в Германию за несколько месяцев до переброски звена Ju-87A-1 "Йоланте кетте" в январе 1938 г.

Впоследствии на V4 в нижней части капота установили два небольших воздухозаборника маслорадиатора, и он стал практически неотличим от пред-серийных Ju-87A-O. На этих первых десяти машинах стояли двигатели Jumo210Ca взлетной мощностью 600 л.с. и номинальной 640 л.с. на высоте 2700 м. Конструкция стала более технологичной, исчез излом по передней кромке крыла, площадь осталась такой же за счет меньшего сужения задней кромки, получившей еще один изгиб. На правой консоли, как и на V4, появился один 7,92-мм пулемет Rheinmetall-Borzig MG17. В кабине стрелка-радиста на подвижной установке смонтировали 7,92-мм пулемет MG15 с весьма ограниченными углами обстрела: не более 25° по сторонам, 6° – вниз и 45° – вверх. Створки фонаря обоих членов экипажа откидывались вверх. Антенную мачту на этой модификации сделали "двурогой", провода антенны шли к специальным узлам на концах стабилизатора. Стойки шасси с внутренними подкосами закрывались огромными обтекателями – "штанами".
