Послужил основой для создания штурмовика Ил-102.

ОКБ им. С, В. ИЛЬЮШИНА

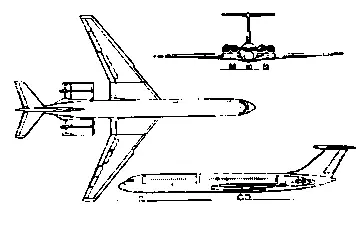

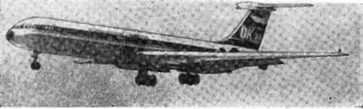

Дальнемагистральиый пассажирский самолет Экипаж 5 чел.

Модификации. Ил-62 – первые варианты с двигателями НК-8 (4X93.3 кН, 4X9500 кгс) и НК-8-4 (4хШЗ,0 кН, 4X10 500 кгс) Самарского (Куйбышевского) НПП «Труд»; Ил-62МК (1978 г.) – вл-

рнант с увеличенной пассажировместимостью (до 195 человек).

Размеры. Размах крыла 43,20 м; длина самолета 53,12 м; высота самолета 12,35 м; площадь крыла 279,55 м2.

Число мест. Пассажиров 186, 168 или 138 в зависимости от компоновки салонов.

Двигатели. ТРДД Пермского НПП «Авиадвигатель» Д-ЗОКУ (4X107,9 кН, 4x11000 кгс), удельный расход топлива 0,55 кг/кгс-ч.

Массы и нагрузки, кг: максимальная взлетная 165 000; пустого снаряженного самолета 71 500; максимальная без топлива 94 600; максимальная посадочная 105 000; максимальная коммерческая нагрузка 23 000; максимальный запас топлива 84 500.

Летные данные. Крейсерская скорость на высоте 10 700 м -820-900 км/ч; посадочная скорость 265 км/ч; длина разбега 2250 м; практическая дальность полета: с максимальной коммерческой нагрузкой 7800 км, с коммерческой нагрузкой 10 000 кг – 10 000 км.

Конструктивные особенности. Вариант Ил-62М в сравнении с исходным Ил-62 отличается более экономичными двигателями, установкой дополнительного топливного бака (5000 л) в киле, более эффективной механизацией крыла, усиленной конструкцией (в связи с увеличением взлетной и посадочной массы) и улучшенной системой управления полетом. ИЛ-62МК имеет дополнительную усиленную конструкцию крыла (для повышения ресурса самолета) и улучшенный интерьер пассажир-скоп кабины.

Оборудование. Пнлотажпо-иавигационное и ра-диосвязпое оборудование обеспечивает надежное самолетовождение днем и ночью в различных климатических условиях и на различных географических широтах. Посадка визуальная.

Состояние. Эксплуатируется в странах СНГ и ряде других государств.

Дополнительные сведения. Ил-62- первый российский турбореактивный пассажирский самолет с межконтинентальной дальностью полета. Разработка самолета Ил-62 началась в 1960 г., опытный образец (с двигателями АЛ-7 конструкции А. М. Люльки) поднялся впервые в воздух 3 января 1963 г., регулярная эксплуатация Ил-02 на воздушных линиях началась в сентябре 1967 г. Вариант Ил-62М совершил первый полет в 1971 г. и поступил в эксплуатацию в январе 1974 г. Ил-62М используется для перевозок высокопоставленных лиц. Построено более 250 самолетов всех модификаций, включая около 75 на экспорт в девять стран (Куба, Чехословакия, ГДР, Польша, Венгрия, Мозамбик, Ангола, Китай, КНДР). Предполагалось построить дополнительное число

Ил-69М ня Кяяянгкпм яниячавгше.

ОКБ им. С. В. ИЛЬЮШИНА

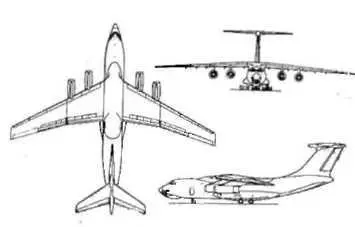

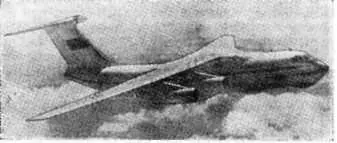

Военно-транспортный самолет Экипаж 7 чел.

Модификации. Ил-76 (1975 г.), Ил-76М, Ил-76МД, Ил-76МФ – военно-транспортные самолеты; Ил-76Т, Ил-76ТД (1982 г.) – транспортные самолеты, предназначенные для использования в ГВФ; Ил-76'ГДП (1990 г.) – пожарный самолет; Ил-76ЛЛ (1991 г.)-летающая лаборатория для отработки перспективных двигателей; Ил-78- самолет-заправщик; А-50-самолет ДРЛО.

Размеры. Размах крыла 50,50 м; длина самолета 46,59 м (Ил-76МФ – 53,2 м); высота самолета 14,76 м; площадь крыла 300 мг; длина грузового

отсека 20,00 м (24,50 м с рампой, Ил-76МФ – 31,1 м); ширина грузового отсека 3,40 м; высота грузового отсека 3,46 м.

Двигатели. ТРДД Д-30КП (4 X 117,7 кН/4 X X12 000 кгс) или ПС-90 (Ил-76МФ, 4X156,9 кН/ 16 000 кгс).

Массы и нагрузки, кг: максимальная взлетная 170000 (Ил-76Т), 190000 (Ил-76ТД), 210000 (Ил-76МФ); максимальная посадочная 151 500 (Ил-76ТД); полезная нагрузка 40000 (Ил-76Т), 50 000 (Ил-76ТД), 52 000 (Ил-76МФ).

Летные данные. Максимальная скорость 850 км/ч; крейсерская скорость 750-800 км/ч (Ил-78 – 450-780 км/ч); посадочная скорость 210 км/ч; практический потолок 12 000 м; практическая дальность полета: с полезной нагрузкой 20000 кг -7300 км (Ил-76ТД). с максимальной полезной нагрузкой 3650 км (Ил-76ТД), 5000 км (Ил-76Т), 5200 км (Ил-76МФ); длина разбега 850 м (Ил-76МФ- 1800 м при максимальной па-грузке), длина пробега 450 м (Ил-76МФ – 1000 м при максимальной посадочной массе).

Конструктивные особенности. Первый отечественный серийный военно-транспортный самолет с реактивными двигателями.

Оборудование. Навигационная РЛС (под кабиной штурмана), метеорологическая РЛС (в носу), БЦВМ.

Самолет имеет герметизированную грузовую кабину, опускающуюся грузовую рампу, две тяговые грузовые лебедки, расположенные у передней стенки грузовой кабины, четыре электротельфера, по два с каждого борта (задние электротельферы могут выдвигаться на 5 м за порог рампы), четыре переставляемых по ширине рампы лодтрапиика. В грузовой кабине возможна установка трех пассажирских модулей, выполненных в виде стандартных контейнеров (пассажировместимость каждого модуля 30 человек).

Имеются контейнеры с ИК ложными целями (192 патрона калибром 50 мм).

Ил-76ТДП способен брать на борт до 44 000 кг воды и покрывать ей площадь 500ХЮО м в течение 6 с или сбрасывать па очаг пожара 44 пожарных-парашютистов и 5000 кг спецоборудования (стандартный самолет Ил-76 может быть переоборудован в Ил-76ТДП в течение 4 ч).

Ил-76ЛЛ оснащен оборудованием для летных испытаний двигателей Д-30КП, НК-86, ПС-90А, Д-18Т, Д-236 и других перспективных силовых установок (испытываемый двигатель подвешивается на пилоне под крылом вместо одного из штатных двигателей).

Вооружение. Две пушки ГШ-23Л (23 мм) в кормовой установке, унифицированной с бомбардировщиком Ту-95МС.

В грузовом отсеке могут размещаться бомбы сверхбольшой мощности (калибром до 10 000 кг), сбрасываемые парашютным способом.

Состояние. Находится на вооружении ВВС стран СНГ, Ливии, Сирии, Ирака, Индии. Строится серийно на Ташкентском авиазаводе.

Дополнительные сведения. Самолет предназначен для десантирования личного состава и техники парашютным и посадочным способом, а также для перевозки военных и народнохозяйственных грузов,

Разработка самолета начата в конце 1960-х годов. Полет первого опытного самолета состоялся 25 марта 1971 г., серийное производство начато в 1975 г. На начало 1992 г. построено около 700 самолетов.

На базе самолета Ил-76 созданы самолеты-ВКП и летающие лаборатории различного назначения.

Прорабатывались варианты использования самолета в качестве носителя ракет для запуска ИСЗ.

На основе самолета Ил-76 в Ираке в 1988 г. создан самолет ДРЛО «Адап» 1 с РЛС Томп-сон-CSF «Тайгер» (французского производства, дальность обнаружения целен класса истребитель 350 км), а также самолет-заправщик (способен одновременно заправлять один самолет по методу шланг-конус).
