С этого момента интерес к соосным винтам возобновился. Появился ряд опытных самолетов, на которых проверялись теоретические исследования в этой области. Наиболее интересной среди этих машин можно назвать голландский Кольховен FK .55 (рис. 1), продемонстрированный на Парижском авиасалоне 1936 г. Однако ни FK .55, ни какой-либо подобный самолет развития не получили. Сложность и большой вес редуктора при имеющихся мощностях двигателей заметного выигрыша пока не сулили.

Только в разгар второй мировой войны, когда мощности авиационных поршневых двигателей возросли до 2000 л. с. и более, проекты соосных воздушных винтов начали реально воплощаться в конструкциях самолетов. Английская фирма «Ротол», создавшая в 1942 г. опытный образец силовой установки с соосными винтами, к концу войны оснастила ею истребитель «Сифайр». Подобные установки с успехом Пыли испытаны и на двух других опытных английских истребителях: МВ-5 и Хоукер «Торнадо». В США в тот же период соосные воздушные винты применялись на опытных самолетах ХР-75, XF – 14C и ХВ-4 2, Успех, однако, был запоздалым, ибо триумфальное восшествие газотурбинного двигателя, сулящего гораздо более высокие полетные скорости, в значительной степени сузило возможности применения воздушных винтов вообще.
С этого момента, т.е. с середины 4 0-х годов, соосные воздушные винты нашли себе применение на пассажирских и транспортных самолетах. Получив второе рождение с развитием турбовинтовых двигателей, такие винты применяются с успехом и по сей день.
Продолжая затронутую тему, следует описать работы в этом направлении, проведенные в СССР.
Среди советских конструкторов одним из первых соосные воздушные винты решил применить Александр Москалев. В период 1933 – 1934 гг. ОКБ Москалева совместно с кафедрой аэромеханики Воронежского государственного университета начало разработку новых аэродинамических компоновок с целью получения высоких скоростей полета. В результате было найдено наиболее целесообразное направление в формировании облика самолета.
Проект, получивший обозначение «Сигма» (рис. 2), представлял собой схему стилизованного треугольного «летающего крыла» очень малого удлинения (меньше единицы). На самолете предполагалось установить два двигателя Испано-Сюиза 12 YBRS с соосными винтами противоположного вращения. Как и итальянец Марио Кастольди на своем МК-72. Москалев добивался прежде всего устранения реактивного момента винта и улучшения управляемости и так же мог бы получить на «Сигме» рекордную скорость. В ноябре 1934 г. проект был окончен и направлен в Москву, в Главное управление авиационной промышленности, на рассмотрение. Идея, однако, показалась слишком необычной, проект сочли преждевременным и сдали в архив. Впоследствии автору удалось реализовать подобный самолет с маломощным мотором, но до применения соосных винтов дело не дошло.

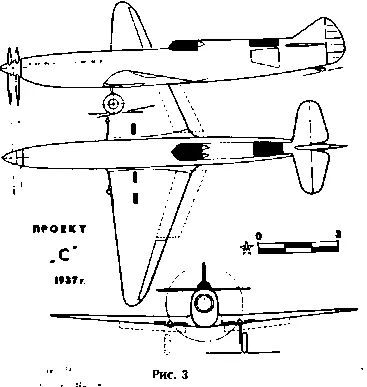

В 1936 г. заведующий кафедрой самолетостроения Военно-воздушной академии им. Н. Е. Жуковского Виктор Болховитинов, удовлетворенный достигнутым успехом при создании четырехмоторного тяжелого бомбардировщика ДБ-А, обращается к проблеме создания скоростного боевого самолета. Из многих вариантов компоновок он выбирает схему с двумя двигателями М-103, установленными один за другим (тандемом) с передачей на соосные воздушные винты, Для решения этой задачи он конструирует спаренную установку двигателей с последующей отработкой на стенде. Стендовые испытания дели обнадеживающие результаты, поэтому в 1937 г. под руководством Болховитинова разрабатывается проект скоростного ближнего бомбардировщика, получившего индекс «С» (существовало несколько вариантов расшифровки индекса: «Сталин», «Спарка», «Спартак»). Первоначально это был самолет с однокилевым оперением и с различными вариантами применения и вооружения. На представленных схемах изображены именно первые прорисовки самолета «С» (рис. 3).


Основные данные: размах крыла 1 = 5,63 м; площадь крыла S = 32.5 м г ; удлинение X = 0,975; полетный вес Ц, – 3080 кг; двигатели 2 х 124В75; = 1000 км/ч; v ^, = 125 км/ч

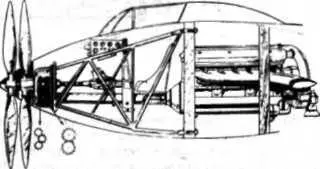

В дальнейшем было решено оперение машины сделать двухкилевым, В таком виде «С» был построен в 1 938 г. Винтомоторная установка этой машины представлена на рис. 4.
Проведенные испытания показали жизнеспособность силовой установки, однако полученные летные данные не удовлетворяли военных. Максимальная скорость «С» на высоте 4600 м составила 570 км/ч, что было неплохо, однако высокими оказались и скорости взлета и посадки. Было признано, что самолет испытаний не выдержал, а конструктору было предложено заняться усовершенствованием машины. В течение 1940 г. Болхо-витинов продолжает работать над своим детищем, в частности над улучшением его взлетно-посадочных характеристик и возможной установкой более мощных двигателей, Помимо прочего он настойчиво занимается поиском новых схем и компоновок.
В период конца 1940 -начала 1941 г. решение проблемы соосных воздушных винтов становится
более актуальным. Активно в этой области работают ученые ЦАГИ. Наряду с теоретическими работами по определению аэродинамических характеристик соосных винтов ведутся практические эксперименты в аэродинамической трубе ЦАГИ Т-5.




Однако еще до окончания исследований и получения результатов появляются проекты самолетов, в которых реально могла воплотиться исследуемая идея, Даже далекое от «сухопутных» проблем конструкторское бюро Бсриева, специализирующееся на машинах для гидроавиации, разрабатывает в 1 940 г. проект такого самолета, получившего обозначение Б-1 0 (рис, 5). 1 5 февраля 1940 г. Берисв обращается в Наркомат авиационной промышленности к заместителю наркома А. С. Яковлеву с просьбой рассмотреть его предложение и включить в план работ авиапромышленности на 1940- 1941 гг. Эскизный проект Б-10 представлял собой перехватчик или пикирующий бомбардировщик, выполненный по двухфюзе-ляжной схеме. Самолет предполагалось оснастить двумя двигателями М-107 с приводом на соосные толкающие винты. Подобная схема с использованием ламинарного профиля крыла NACA 23012 давала расчетную скорость 8 1 8 км/ч. Проект имел следующие основные данные:
