Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

Кроме Samadikiin " I la Samadikun. ''* На Monqinsidi

Фрегаты типа Claud Jones были построены в США в конце 50-х годов Samadikun передали ВМС Индонезии 20 февраля 1973 г., Martadinata- 31 января 1974 г., Monginsidi и Ngu-rahrai- 16 декабря 1974 г. В 1979-1982 гг. фрегаты прошли капитальный ремонт на Филиппинах. Корпус корабля стальной, с удлиненным полубаком, имеющий на большей части своей длины двойное дно. Надстройки выполнены из магниево-алюминиевых сплавов. ГЭУ расположена в двух отсеках. Между двумя МО находится отсек вспомогательных механизмов с двумя ДГ, муфтами и редуктором. При передаче Индонезии с кораблей был убран бомбомет «Hedgehog» и 25-ми АУ. По мнению специалистов, данные фрегаты не способны эффективно решать поставленные перед ними задачи из-за малой скорости полного хода и высокой шум-ности дизелей. Кроме того, в настоящее время их вооружение морально устарело.

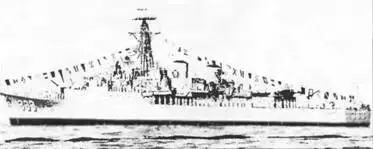

ФРЕГАТ HASANUDDI N

Водоизмещение, т:

стандартное. 2 300

полное. 2 700

Главные размерения, м:

длина наибольшая (по КВЛ). 106,7 (109,7)

ширина наибольшая.,… 13

осадка при полном водоизмещении 3,8

осадка наиболее выступающей частью 5,5

Главная энергетическая установка:

тип. комбинированная парогазотурбинная

с совместной работой ПТА и ГТД

количество х тип ГТЗА -

- суммарная мощность, л.с. 1 х «Parsons-Metrovick» - 12 500

количество х тип главных котлов

(параметры пара). 1 х «ВаЬсоск amp; Willcox» (38,7 кг/см5; 450"С)

количество х тип ГТД -

- суммарная мощность, л.с 2 х G-6 -7 500

количество гребных винтов 1 ВРШ

Скорость хода, уз:

наибольшая. 25

наибольшая под ГТД. 17

Дальность плавания ходом 12 уз, мили 5 400

Экипаж, чел. (в том числе офицеров). 267 (24)

Вооружение:

Зенитный ракетный комплекс:

тип комплекса «Mistral»

количество ПУ х направляющих (тип ПУ) 1 х 2 («Simbad») СУ GWS 21

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 2 х 1 - 114/45 («Vickers»)

СУ MRS 3 с РЛС тип 903

количество АУ х стволов (тип АУ) 1 х 2 -20-мм («Oerlikon»)

количество АУ х стволов (тип АУ) 2 х 1 - 12,7мм

Противолодочное

количество РБУ х стволов (тип РБУ) 1 л 3 -305-мм («Limbo» Mk 10)

боекомплект 24 РГБ

Авиационное:

количество х тип вертолетов 1 х «Wasp»

оборудование ВПП. на надстройке, складная

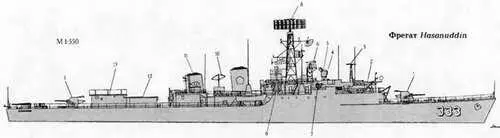

1. 114-мм АУ

2. 20-мм АУ

3. АП навигационной РЛС тип 978

4. 12,7-мм пулемет

5. АП СУ О тип 903

6. АП РЛС тип 993

7. ПУ НУРС системы "Corvus"

8. АП РЛС тип 965

9. ПУ ЗРК "Sea Cat"

10. Спутниковая антенна сия

11. АП CyOGWS 21

12. Бомбомет "Limbo"

13. ВПП

Радиоэлектронное:

РАС обнаружения ВЦ тип 965

РЛС обнаружения НЦ. тип 993

РАС навигационная.. тип 978

средства РТР..UA-9

пассивные средства РЭП

(количество ПУ х направляющих) «Corvus» (2x8 - 128-мм)

ГАС с подкильной антенной. тип 177 и 1/ОВ

ГАС классификации цели.. тип 162

Корабли типа Tribal были построены в Великобритании в середине 60-х годов. Это была одна из попыток получить многоцелевой фрегат с некоторым преобладанием функций ПВО. Считалось, что ГТД, при необходимости, обеспечат кораблю высокую скорость хода, а ПТУ

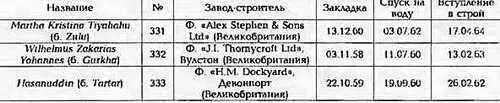

- максимально возможную дальность плавания. Martha Kristina Tiyahahu передали ВМС Индонезии 2 мая 1985 г., Wilhelmus Zakarias Yohannes

- 16 октября 1985 г., Hasanuddin - З апреля 1986 года. Перед переходом в Юго-Восточную Азию все корабли были капитально отремонтированы на верфи фирмы «Vosper Thorny-croft». В 1997 г. устаревший ЗРК «Sea Cat» на них заменили на ЗРК «Mistral» и установили два 12,7-мм пулемета. Корпус фрегата стальной, гладкопалубный (что не типично для эскортных кораблей ВМС Великобритании того периода), имеющий на всем протяжении двойное дно. Надстройки выполнены из магниево-алюминиевых сплавов. ГЭУ расположена в трех отсеках (КО, МО и отсек редукторов). Обеспечена как совместная работа ПТУ и ГТД на винт, так и раздельная. Маневрирование с возможностью реверса возможно при работе любой из турбин. В качестве стабилизаторов качки используются бортовые управляемые рули. Корабли рассчитаны на плавание в тропиках, имеют закрытый мостик и систему кондиционирования во всех помещениях. Приняты специальные меры по защите корпуса и механизмов от коррозии. Вертолет опускается в ангар с помощью лифта и закрывается сверху съемными панелями.

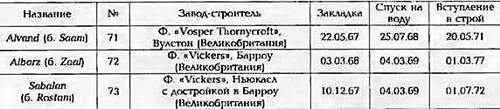

Фрегаты являются самыми крупными кораблями иранского флота. Они не предназначаются для эскортных целей и рассматриваются, прежде всего, как корабли охраны экономической зоны. По мнению руководства страны, их число явно недостаточно. Однако промышленность Ирана не может построить современные корабли данного класса, а международная политическая ситуация не позволяет заказывать их за рубежом.

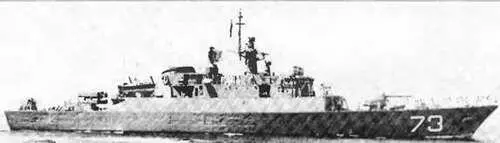

ФРЕГАТ ROSTAM (фото 1978 г. до модернизации)

Водоизмещение, т:

стандартное 1100

полное. 1350

Главные размерения, м:

длина наибольшая. 94,5

ширина наибольшая 11,1

осадка при полном водоизмещении 4,3

Главная энергетическая установка:

тип дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с. 2 х ТМ2А - 40 000

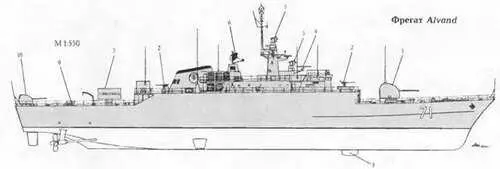

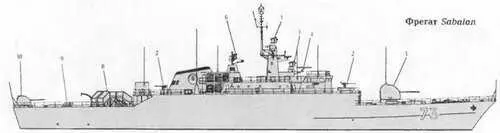

1. 114-мм АУ

2. 20-мм АУ

3. Обтекатель ГАС тин 170

4. АП навигационной РЛС тип 629

5. АП СУО'Sea Hunter"

6. All РЛС AWS 1

7. ПУ ПКРК "Mariner

8. ПУ ПКРК YJ-2

9. Бомболет "Limbo"

10. 35-мм АУ

количество х тип ДД -

- суммарная мощность, л.с. 2х 16YJCM - 3 800

количество гребных винтов. 2 ВРШ

Скорость хода наибольшая, уз:

под ГТД 39

под ДД.18

Дальность плавания, мили:

ходом 36 уз.550

ходом 18 уз.3 650

Экипаж, чел.. 125

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса YJ-2 '*

количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

боекомплект 4 ПКР С-802

тип комплекса «Mariner))3*

количество ПУ х направляющих (тип ПУ) 1 х 5

боекомплект.5 ПКР «Sea КШег» Мк 2

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 х 1 - 114/55 (Мк 8 «Vickers»)
