Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

РЛС обнаружения ВЦ и НЦ AEGIS SPY-1D/F

РЛС обнаружения НЦ SPS-67 (RAN 12S)

ОЭСУ. «Sirius»

средства РТР. «Einath»

активные средства РЭБ. «Aldebaran»

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Мк 36 (4 х 6- 130-мм) ГАС с антенной в бульбовом обтекателе. DE 1160LF

система противоторпедной защиты.SLQ-25 «Nixie»

Решение о постройке четырех многоцелевых фрегатов нового поколения Совет министров Испании принял 24 января 1997 г. Проектирование велось с сентября 1992 по июль

1995 г., а затем было продлено до июля

1996 г. в связи с установкой на корабле ЗУР коллективной обороны AEGIS. Проектирование шло в тесном сотрудничестве с Германией и Нидерландами в рамках совместной программы по созданию национальных фрегатов ПВО (F 24 для Германии и LCF для Нидерландов). При этом, несмотря на национальные различия, 24 единые системы разработаны для всех трех стран.

Архитектурный облик корабля разработан с учетом технологии «SteaIth». Ангар рассчитан на два вертолета, но в обычных условиях будет использоваться лишь одна машина. Электроустановка включает в себя четыре ДГ по

1100 кВт, работающих на общую сеть. Корабль оснащен системой стабилизации качки с активными рулями и скуловыми килями. Мореходность по использованию оружия обеспечивается при волнении моря до 6 баллов включительно. В проект заложен запас водоизмещения 450 т, так что максимально допустимое водоизмещение может достигать 6 250 т. Корпус из стали АП-36. Имеется четыре палубы. В конструкции, наряду с локальным бронированием кевларом жизненно важных зон, применены специальные противопожарные покрытия.

Использованные на F 100 АСБУ с РЛС SPY-ID, близкие по конструкции к системе AEGIS Baseline 5, имеют ряд улучшений, приближающих их к AEGIS Baseline 6 Phase 1. РЭВ и программное обеспечение разработаны фирмой FABA (Испания) так, чтобы гарантировать совместимость вооружения производства США и Испании. В дальнейшем возможна установка американских КР BGM-109 с «Tomahawk». Кроме того, на корабле будет установлена низкочастотная активно-пассивная ГАС ATAS с ГПБА.

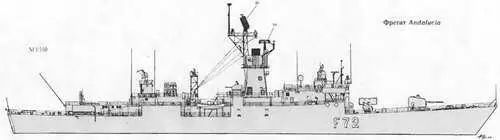

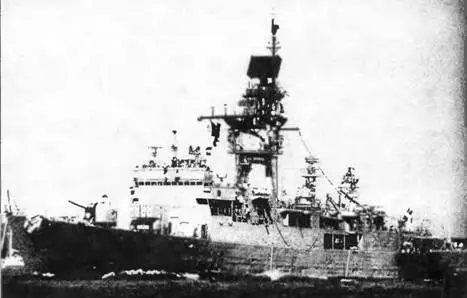

ФРЕГАТ С ATAL UNA

Водоизмещение, т:

стандартное 3 350

полное.4 177

Главные размерения, м:

длина наибольшая (по КВЛ) 133,6 (126,5)

ширина наибольшая.. 14,3

осадка при полном водоизмещении. 4,6

осадка наиболее выступающей частью.. 7,8

Главная энергетическая установка:

тип„ ПТУ

количество ТЗА -

- суммарная мощность, л.с. 1 «Westinghouse» - 35 000

количество главных котлов (параметры пара) 2 V24 (84,4 кг/см2; 510°С)

количество гребных винтов. 1 ВРШ

Скорость хода наибольшая, уз 28

Дальность плавания ходом 20 уз, мили. 4 500

Экипаж, чел. (в том числе офицеров). 256(15)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Нагрооп»

количество ПУ х направляющих (тип ПУ) 2x4 (ТПК)

боекомплект..8 ПКР RGM-84C или RGM-84G

СУ.SWG-1A

Зенитный ракетный комплекс:

тип комплекса. ((Standard SM-1MR»

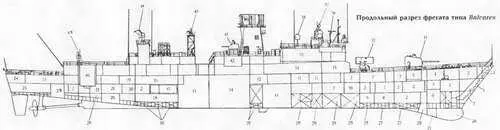

1. Форпик

2. Кладовые

3. Помещение шпилевых машин

4. Подбашенное отделение 127-мм АУ (погреб 127-мм патронов)

5. Помещение вспомогательного гидроакустического оборудования

6 Цепной ящик

7, Кубрики личного состава

8, Гидроакустический пост

9. Техническая кладовая

10. Пост управления связью It. Канцелярия

12. Радиостанция

13 Отсек вспомогательных механизмов 14. Котельное отделение 15 Машинное отделение

16. Столовая личного состава

17. Отсек рефрижераторных машин

18. Туннель гребного вала

19. Столовая унтер-офицеров

20. Каюты уитер-офицеров

21. Помещение насосов

22. Отсек вспомогательных механизмов

23. Торпедный погреб

24. Пост постановки буксируемой антенны ГАС SQS-35V

25. Румпельное отделение

26. Обтекатель антенны ГАС SQS-56

27. Балластные цистерны

28. Якорная ниша

29. Топливные цистерны

30 Цистерны пресной воды

31 127-мм АУ

32. ПУ ПАРК ASROC

33. Погреб ПЛУР

34. Помещение вспомогательного оборудования БИП

35. БИП

36. АП навигационной РЛС 'Pathfinder"

37. АП системы Мк 68 CFCS с АП РЛС SPG-53B

38. АП системы SATCOM

39. АП РЛС SPS-10

40. АП РЛС SPS-52B

41. 20-мм АУ 'Meroka'

42. Подбашенное отделение 20-мм АУ

43. АП РЛС RAN 12L

44. АП РЛС SPC-51C

45. ПУ Мк 22 мод. 0

46. Погреб ЗУР

количество ПУ х направляющих (тип ПУ) 1 х 1 (Мк 22 мод. 0)

боекомплект. 16 ЗУР RIM-66B

СУМк 74 с РЛС SPG-51C

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 2 х I - 127/54 (Мк 42 мод. 9)

боекомплект.600 выстрелов

СУ Мк 68 GFCS с РЛС SPG-53B

количество АУ х стволов (тип АУ) 1 х 12 -20-мм («Мегока»)

РЛС сопровождения цели.RAN 12L

ОЭСУ.2 х VPS 2

Противолодочное-

тип комплекса..ASROC

количество ПУ х направляющих (тип ПУ). 1x8 (Мк 112)

боекомплект.. 16 ПЛУР

количество ТА х труб (тип ТА) 4х 1 - 324-мм (Мк 32 мод. 5)

боекомплект8 торпед Мк 46 мод. 5

количество ТА х труб (тип ТА). 2 х 1 - 484-мм (Мк 25)

СУ.Мк 114

Радиоэлектронное:

БИУС«Tritan I» с системами Link 11, «Saturn» SATCOM

РЛС обнаружения ВЦ.SPS-52B

РЛС обнаружения НЦ SPS-10

РЛС навигационная. «Pathiinder»

система целеуказания. WDS Мк 4/5

ПРН спутниковой навигационной системы TACAN. SRN 15

средства РТР«Deneb» или Мк 1600

активные средства РЭП. «Canopus» или Мк 1900

пассивные средства РЭП

(количество ПУ х направляющих)SRBOC Мк 36 мод. 2 (4 х 6 - 130-мм ПУ)

ГАС с антенной в бульбообразном обтекателе SQS-56

ГАС с буксируемой антенной SQS-35V

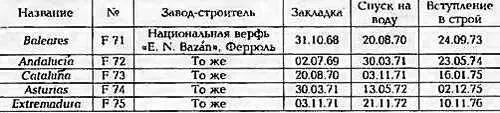

Проект этих кораблей был разработан на базе американского многоцелевого фрегата типа Кпох. Работы над ним начались в соответствии с контрактом, заключенным между правительствами Испании и США 17 ноября 1964 г. Одновременно последовал заказ на все пять кораблей. Проектирование велось при активном участии американских специалистов. 31 марта 1931 г. США взяли на себя обязательства в рамках военной помощи предоставить системы оружия и РТС.

С точки зрения конструкции корпуса и состава большей части систем вооружения, Baleares практически полностью повторяет Кпох. В отличие от базового проекта вместо ангара для хранения вертолета и ВПП он имеет ПУ ПКРК «Нагрооп», ПУ ЗРК «Standard SM-1М», погреба для хранения ЗУР и соответствующую систему управления огнем. Корабль имеет 19 поперечных водонепроницаемых переборок, из которых 12 главные. Корпус и надстройка спроектированы по продольной системе набора. До главной палубы корпусные конструкции выполнены из стали HY-80, выше - из алюминиевого сплава. Обшивка бульбового обтекателя также выполнена из стали HY-80 и облицована изнутри вибродемпфирующим покрытием. Набор -в виде сетчатой конструкции. Чистота обработки поверхности обтекателя доведена до 125 мкм.
