количество АУ х стволов (тип АУ) 1 x 1 -76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ).2 х 1 -40/70 «Bofors»

или 1 х 1-40/70 «Bofors»

Прот иволодочное:

количество ТА х труб (тип ТА)., 2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед Мк 46 мод. 5

количество РБУ х стволов (тип РБУ) 1 х 2 -375-мм («Bofors»)

боекомплект 24 РГБ «Erica» или 20 «Nelli»

Радиоэлектронное:

БИУС «Tritan IV» с системами Link 11, SATCOM I

РЛС обнаружения ВЦ и НЦ DA 05/2

РЛС обнаружения НЦ ZW 06

РЛС навигационная.SPS-67

СУ WM 22/41 (АУ) или WM 25 (ЗРК и АУ)

система РТРМк 1000 или Мк 1600

активные средства РЭБ.«Canopus» или Мк 1900

пассивные средства РЭБ

(количество ПУ х направляющих) SRBOC Mk 36 (4 х 6 - 130-мм)

ГАС с подкильной антенной DE 1160В

система противоторпедной защиты.. SLO-25 «Nixie»

Контракт на разработку проекта многоцелевого фрегата (по испанской классификации корвета) с национальной верфью «Bazan» был заключен в начале 1972 г. В июне 1973 г. правительство приняло решение о постройке первых четырех кораблей (с F 31 по F 34), а 21 мая 1976 г.- второй серии, также из четырех единиц (с F 35 по F 38). Кроме того, 7 июня 1977 г. Марокко заказало еще один однотипный фрегат, который завершили постройкой в марте 1983 г. Еще во время достройки, в сентябре 1982 г., Serviola (F 38) и Centinela (F 37) были проданы ВМС Египта. Корабль создан на базе португальского фрегата Joao Coutinho, разработанного германской фирмой «Blohm amp; Voss» Корпус гладкопалубный, с небольшим развалом носовых шпангоутов и крейсерской кормой. Он разделен водонепроницаемыми переборками на 11 отсеков и имеет двойное дно, которое используется в качестве топливных танков. Набор -смешанный с усиленными продольными связями (изготовлены из высокопрочной стали). Корпус имеет две палубы (одна сплошная, вторая прерывается в районе энергетических отсеков) и одну носовую платформу. Корабль должен оставаться на плаву при затоплении двух смежных водонепроницаемых отсеков. Надстройки разделены на два блока и выполнены из алюминиево-магниевых сплавов. В носовом блоке расположен БИП. Для снижения уровня акустических полей на корабле применены малошумные ВРШ, все главные и вспомогательные дизели установлены на звукоизолирующих опорах, а вспомогательный газотурбогенератор размещен на верхней палубе. Установлены системы PRAIRIE/MASKER

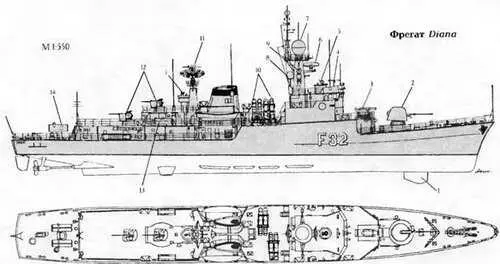

1. Обтекатель антенны ГАС DE 1160В

2. 76-мм АУ

3. pt;y "Bofors"

4. АП навигационной РЛС SPS-67

5. Визирные колонки

6. АП РЛС ZW06

7. АП cyoWM 22/41 и WM 25

8. AП системы SATCOM

9. АП системы "Canopus"

10. ТПК ПКРК "Нагрооп" И. Al I РЛС DA 05/2

12. 40-мм АУ

13. 324-ми ТА

14. ПУ ЗРК "Albalros"

подвода воздуха к гребному винту и на корпус. На фрегате смонтирована двухвальная энергетическая установка, включающая четыре высокооборотных дизеля (16-цилиндровых с турбонаддувом). Такая компоновка облегчает ее ремонт, так как дизели компактны и имеют сравнительно небольшой вес. Она также увеличивает срок службы дизелей. Дело в том, что предусмотрена их поочередная работа на экономическом ходу (обычно по одному дизелю на вал). Дизели попарно работают через редуктор на обе линии валов. ГЭУ размещена в двух отсеках. Там же находится по два ДГ мощностью 370 кВт каждый. Мощность вспомогательного (он же аварийный и предназначен для работы на малошумных ходах) газотурбогенератора 450 кВт. Руководство ВМС Испании считает, что вооружение Descubierta не отвечает современным требованиям, главным образом из-за отсутствия вертолета и ЗАК. Для устранения этого недостатка до 2002 г. планируется заменить 40-мм АУ на ЗАК «Мегока» мод. 2В, установить ПУ для НУРС SRBOC Мк 37 и новую БИУС.

Италия является одним из активных членов NATO и располагает значительными ВМС. Хорошо развитая промышленность позволяет строить корабли всех классов не только для собственного флота, но и на экспорт. Фрегатам отводится роль многоцелевых кораблей: они могут, наряду с эсминцами, входить в состав ударных и поисково-ударных групп, формировать подобные группы самостоятельно, участвовать в эскортировании судов и амфибийных групп. Правда, при отсутствии ЗРК коллективной обороны, в условиях средиземноморского театра последняя задача может быть эффективно решена только при поддержке других сил и средств.

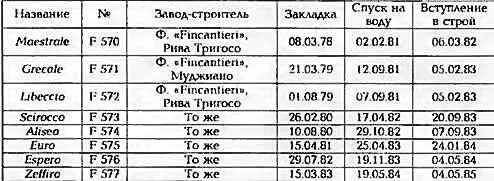

Примечание. F 570 и F 572 -F 577 достраивались в Муджиано.

Водоизмещение, т:

стандартное. 2 500

полное. 3 200

Главные размерения, м:

длина наибольшая 122,7

ширина наибольшая 12,9

осадка при полном водоизмещении 4.6

Главная энергетическая установка:

типдизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с.2 х LM 2500 - 50 000

количество х тип ДД,-

- суммарная мощность, л.с 2 х GMT BL 230.20 М - 12 600

количество гребных винтов.2 ВРШ

Скорость хода, уз:

наибольшая 32

под ДД 21

Дальность плавания ходом 16 уз, мили 6 000

Экипаж, чел. (в том числе офицеров) 232 (24)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса. «Teseo» Mk 2 (TG 2)

количество ПУ х направляющих (тип ПУ) 4 х 1 (ТПК)

боекомплект.4 ПКР «Otoniat» Mk 2

Зенитный ракетный комплекс:

тип комплекса«AJbatros»

количество ПУ х направляющих (тип ПУ) 1x8 (мод. 7)

боекомплект 16 ЗУР «Aspide»

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x 1 - 127/54 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ) 2 х 2 - 40/70 («Breda»)

СУ «Dardo» с двумя

РЛС SPG-74 (RTN-20X «Orion»)

количество АУ х стволов (тип АУ) 2 х 1 - 20-мм («ОегНкоп»)

количество АУ х стволов (тип АУ) 1 х 2 - 25/90 («Breda -ОегНкоп») '*

Противолодо чное:

количество ТА х труб (тип ТА) 2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед Мк 46 мод. 5

СУ.FCS Мк 2

Авиационное:

количество х тип вертолетов2 х АВ 212 ASW

оборудование ВПП светотехническое

тип ангара палубный

Радиоэлект ронное:

БИУС.SADOC 2 (IPN-20)

с системой Link 11, SATCOM

РЛС обнаружения ВЦ и НЦSPS-774 (RAN-10S)

РЛС обнаружения НЦSPS-702

РЛС навигационная.SPN-703

СУ оружием по ВЦ и НЦ NA-30 с РЛС SPG-75 (RTN-30X)

средства РТРSLR-4

активные средства РЭП 2 х SLQ-D

пассивные средства РЭП

(количество ПУ х направляющих). SCLAR (2 х 20- 105-мм)

ГАС с подкильной и буксируемой антеннами DE 1164

система противоторпедной защиты. SLO 25 «Nixie»

'* Только на Espero.

Фрегаты типа Maestrale являются увеличенной (по длине на 10,2 м и ширине на 1,5 м) версией Lupo. Благодаря своим размерам эти корабли способны действовать в океане и использовать свое оружие при волнении моря до пяти баллов (ПКРК-до семи баллов). Корпус корабля гладкопалубный, со значительными коэффициентами полноты площади ватерлинии и мидель-шпангоута, с широкой транцевой кормой, продольно-поперечным набором, состоящим из стрингеров бульбового профиля и рамных шпангоутов, с носовым бульбом (для улуч-
