5. Погреб 127-мм патронов

6. Помещение акустиков

7. Отсек ДГ

8. Носовое машинное отделение (ГТД)

9. Кормовое машинное отделение (ДД и ДГ) 10 Столовая личного состава и камбуз

11. Отсек рефрижераторных машии

12. Провизионные кладовые

13. Румпельное отделение

14. Обтекатель антенны ГАС DE 1160 В

15. 127-мм АУ

16. Обтекатель АП РЛС ЫЗЫ-702

17. АП РЛС SPG-70

18. АП системы SATCOM

19. АП навигационной РЛС ЫЗТ-748 20 АП РЛС SPQ-2F

21. Каюты офицеров

22. Ходовой мостик

23. БИУС

24. ТПК ПКРК "Теьео" Мк2

25. 324-мм ТА

26. АП РЛС SPG-74

27. АП системы Мк 95 мод.1

28. ПУ ЗРК NATO "Sea Sparrow"

29. Погреб ЗУР

30. АП РЛС SPS -774

небольшой стоимости являются одними из самых хорошо вооруженных кораблей данного класса в мире. Однако невысокие мореходные качества ограничивают район их боевого использования Средиземным морем, что не соответствует стандартам NATO и привело к разработке более крупного фрегата типа Maestrale. Вместе с тем шесть однотипных кораблей было построено (с 1976 по 1982 гг.) для ВМС Венесуэлы и четыре (с 1974 по 1987 гг.)-для ВМС Перу.

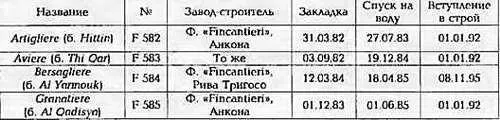

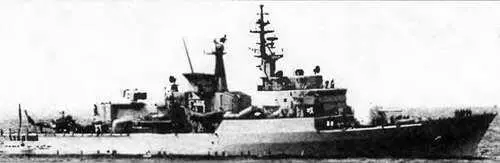

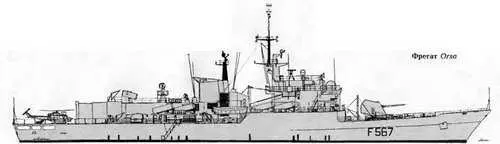

ФРЕГАТ ARTIGLIERE

Водоизмещение, т:

стандартное 2 208

полное 2 525

Главные размерения, м:

длина наибольшая 113,2

ширина наибольшая..11,3

осадка при полном водоизмещении…3,7

Главная энергетическая установка:

тип.дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД-

- суммарная мощность, л.с.2 х LM 2500 - 50 000

количество х тип ДЛ -

- суммарная мощность, л.с 2 х GMT BL 230.20 М - 10 000

количество гребных винтов. 2 ВРШ

Скорость хода, уз:

наибольшая. 35

под ДД.21

Дальность плавания ходом 16 уз, мили 4 350

Экипаж, чел. (в том числе офицеров) 185 (16)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса«Teseo» Mk 2 (TG 2)

количество ПУ х направляющих 8x1

боекомплект 8 ПКР «Otomat» Mk 2

Зенитный ракетный комплекс:

тип комплекса.«Albatros»

количество ПУ х направляющих (тип ПУ) 1 х 8 (мод. 5)

боекомплект 8 ЗУР «Aspide»

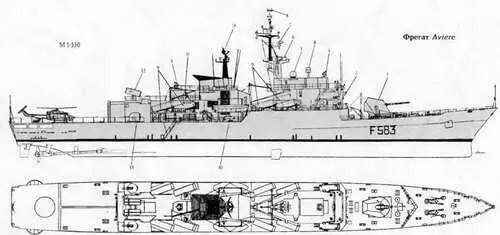

1. 127-м.м АУ

2. ПУ НУРС системы SCLAR

3. АП РЛС SPG-70

4. АП системы SATCOM

5. АП комплекса SLQ-747

6. АП навигационной РЛС SPN-703

7. АП РЛС SPQ-712

8. АП системы Link 11

9 ТПК ПКРК "Teseo" Mk 2

10. 324-мм ТА

11 АП РЛС SPG-74

12. ПУ ЗРК "Albatros"

13 40-мм АУ

14. АП РЛС SPS-774

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 х 1 - 127/54 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ)2 х 2 - 40/70 («Breda»)

СУ «Dardo» с двумя

РЛС SPG-74 (RTN-20X «Orion») количество АУ х стволов (тип АУ).2 х 1 - 20-мм («Oerlikon»)

Авиационное:

количество х тип вертолетов..1 х АВ 212

оборудование ВПП светотехническое

тип ангара телескопический

Ради оэлектронн ое:

БИУС mini SADOC (IPN-10)

с системами Link 11, SATCOM

РЛС обнаружения ВЦ. SPS-774 (RAN-1 OS)

РЛС обнаружения НЦ SPQ-712 (RAN-12 L/X)

РЛС навигационная.SPN-703

СУ оружием по ВЦ и НЦ NA-21 с двумя РЛС SPG-70 (RTN- 10Х)

комплекс РЭБ.SLQ-747 (INS-3M)

пассивные средства РЭП

(количество ПУ х направляющих) SCLAR (2 х 20- 105-мм)

система противоторпедной защиты SLQ-25 «Nixie»

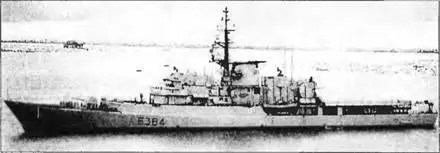

Контракт на постройку четырех фрегатов типа Lupo для ВМС Ирака был заключен в феврале 1981 г. В отличие от итальянских кораблей данного класса, они прежде всего предназначались для борьбы с надводными кораблями и обстрела береговых объектов противника. Фрегаты не имеют гидроакустических приборов и противолодочного вооружения. По финансовым причинам постройка кораблей затянулась, а в марте 1986 г. была приостановлена. В 1990 г. в связи с санкциями, наложенными

ООН на Ирак, контракт аннулировали и 20.01.92 фрегаты передали ВМС Италии. В процессе достройки они прошли модернизацию, связанную с приведением всех систем оружия и технических средств к итальянским стандартам. В настоящее время данные фрегаты классифицируются как патрульные корабли (Fleet patrol ships) и предназначены для охраны экономической зоны. На одном из кораблей данного типа планируется провести испытания новой, облегченной 127-мм АУ.

ФРЕГАТ ALPINO (после переоборудования)

Водоизмещение, т:

стандартное 2 400

полное 2 700

Главные размерения, м:

длина наибольшая 113,2

ширина наибольшая. 13,3

осадка при полном водоизмещении. 3,9

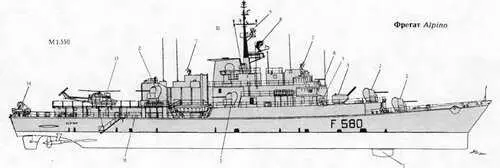

1. Обтекатель антенны ГАС DE 1164

2. 76-мм АУ

3. РБУ

4. ПАРК "Milas"

5. ПУ НУРС системы SCLAR

6. АП навигационной РЛС SPN-748

7. АП РЛС SPG-70

8. АП РЛС SPS-12

9. АП РЛС SPS-702 (V) 3

10. АП комплекса SLQ-747

11. 324-мм ТА

12. АП РЛС SPY-790

13. Вертолет АВ 212 ASW

14. ПОУ буксируемой антенны ГАС (в настоящее время не установлена)

15. ПУ ЗРК "Aster"

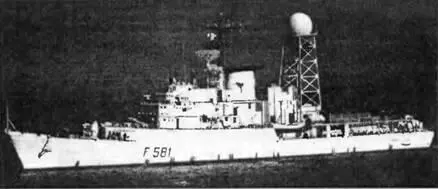

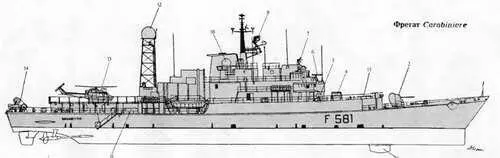

ФРЕГАТ CARABINIERE (после переоборудования)

Главная энергетическая установка:

тип дизельная

количество х тип АД -

- суммарная мощность, л.с.4 х OTV-320- 16 800

количество гребных винтов2 ВФШ

Скорость хода наибольшая, уз 20

Дальность плавания ходом 18 уз, мили. 3 500

Экипаж, чел. (в том числе офицеров) 163 (18)

Вооружение:

Зенитный ракетный комплекс:

тип комплекса.«Aster» '*

количество ПУ х направляющих (тип ПУ). 1x8 (ВПУ)

боекомплект.. 8 ЗУР «Aster-15»

БИУС SAD О С 3

РЛС УО EMPAR SPY 790''

Противолодочный ракетный комплекс.

тип комплекса«MiIas» '*

количество ПУ х направляющих 1 х 4 2*

Артиллерийский комплекс:

количество АУ х стволов (тип АУ).3 х 1-76/62 («ОТО Ме1ага») **

1 х 1 -76/62 («ОТО Ме1ага») "

СУ.NA-10 мод. 0

с РЛС SPG-70 (RTN-10X «Огюп»)

Авиационное:

количество х тип вертолетов 1 х АВ 212 ASW 3*

оборудование ВПП светотехническое

тип ангара.телескопический

Радиоэлектронное:

РЛС обнаружения ВЦ SPS-12

РЛС обнаружения НЦ.SPS-702 (V) 3

РЛС навигационная.SPN-748

комплекс РЭБ..SLQ-747 (INS ЗМ)
