В боевом тракте АУ находятся 120 первых выстрелов.

В 1999 г. ГАС модернизирована до уровня SQS-510. В 2002 г. будет установлена активно-пассивная низкочастотная ГАС (TIAPS). Возможно, после 2002 г. четыре корабля будут переоборудованы во фрегаты ПВО и получат ЗРК коллективной обороны «Standard» и ЗУР «Sea Sparrow» с увеличенной дальностью.

Фрегаты являются самым многочисленным классом крупных надводных кораблей китайского флота. Им отводится роль многоцелевых кораблей, которые наряду с эсминцами могут входить в состав ударных и поисково-ударных групп, формировать подобные группы самостоятельно, участвовать в эскортировании судов и амфибийных групп, оказывать огневую поддержку десантам и обеспечивать защиту экономической зоны. По мнению руководства страны, в возможной борьбе за континентальный шельф фрегаты могут оказаться самым востребованным классом боевых кораблей. Несмотря на предпринимаемые усилия фрегаты китайского флота, даже самые современные, не до конца отвечают требованиям, предъявляемым к кораблям данного класса. Основная причина состоит в низком качестве радиоэлектронных средств, противолодочного и зенитного ракетного вооружения. Эти корабли строятся на китайских верфях и за редким исключением комплектуются собственным вооружением. В 90-х годах правительство Китая закупило во Франции образцы 100-мм АУ, ЗРК «Crotale» и вертолеты «Dauphin», которыми оснащены фрегаты последних серий. Относительная дешевизна, простота и надежность эксплуатации фрегатов китайской постройки делают их привлекательными для некоторых государств.

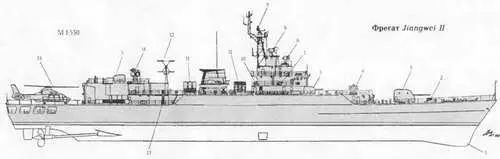

1. Обтекатель антенны ГАС S-07 Н

2. РБУ-1200

3. 100-мм АУ

4. ПУ ЗРК HQ-7 ("Crotale")

5. 37-мн АУ

6. АП РЛС CSA-N-4 "Castor Н"

7. ПУ НУРС системы SRBOC

8. АП РЛС тип 347С

9. АП РЛС "Knife Rest"

10. ПУ НУРС системы тип 945 11 ТПК ПКРК YJ-2

12. Антенна комплекса средств связи

13. Пост приема-передачи грузов на ходу в море

14. АП РЛС EFR-1

15 Вертолет "Harbin" Z-9A

Водоизмещение, т:

стандартное 1810

полное. 2 250

Главные размерения, м:

длина наибольшая. 111,7

ширина наибольшая.12,1

осадка при полном водоизмещении. 4,8

Главная энергетическая установка:

тип дизельная

количество х тип АД -

- суммарная мощность, л.с 2 х 18Е 390 - 24 000

количество гребных винтов. 2

Скорость хода наибольшая, уз..27

Дальность плавания ходом 18 уз, мили 4 000

Экипаж, чел. 170

Вооружение:

комплекс противокорабельных ракет.

тип комплекса. YJ-1 или YJ-2

количество ПУ х направляющих (тип ПУ)., 2x3 (ТПК)

боекомплект 6 ПКР С-801 или С-802

РЛС УО 347G (для ЗРК и 100-мм АУ)

Зенитный ракетный комплекс:

тип комплекса. HQ-7 («Crotale»)

количество ПУ х направляющих (тип ПУ) 1x8 (ТПК)

боекомплект.8 ЗУР

РЛС УО CSA-N-4 «Castor И»

Артиллерийские комплексы:

количество АУ х стволов..1x2 - 100/56

количество АУ х стволов (тип АУ) 4 х 2 - 37/63 (тип 76А)

РЛС УОII К 1

Противолодочное-

количество РБУ х стволов (тип РБУ). 2 5 2э2-мм (РБУ-1200)

боекомплект 40 РГБ-12 Авиационное:

количество х тип вертолетов 1 х «НагЫп» Z-9A

оборудование ВПП светотехническое

тип ангара. палубный

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ «Knife Rest» РЛС сопровождения МЦ

и УО ПКР 100-мм АУ. тип 347G

РЛС навигационная тип 360

средства РТР RWD 8

активные средства РЭП.. NJ81-3 пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Мк 36 (2 х 6- 130-мм).

тип 945 (2› 26-60-мм)

ГАС с антенной в бульбовом обтекателе S-07 Н

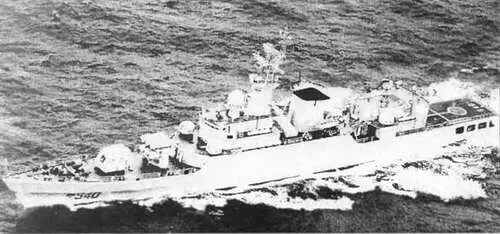

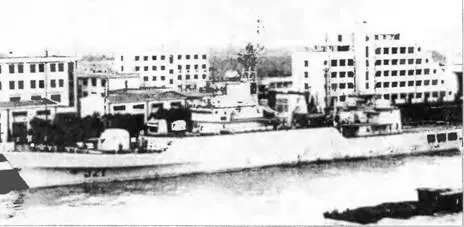

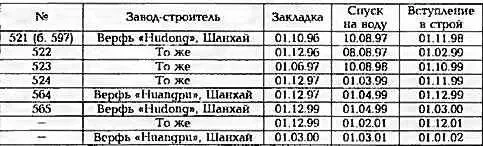

Являются развитием фрегатов типа Jiang-wei I. Благодаря внедрению более совершенных средств РТВ и ЗРК французского производства на них удалось обеспечить более благоприятные условия для эксплуатации и боевого использования противокорабельного вооружения, улучшить условия обитаемости и повысить автономность. Кроме этого, была установлена новая автомагическая 100-мм АУ китайского производства, созданная на основе французской технологии. Данные корабли считаются наиболее совершенными фрегатами китайского флота. Мореходность по использованию оружия до шести баллов.

ФРЕГАТ НHAINAN

Водоизмещение, т:

стандартное.1810

полное. 2 250

Главные размерения, м:

длина наибольшая. 111,7

ширина наибольшая 12,1

осадка при полном водоизмещении. 4,8

Главная энергетическая установка:

тип. дизельная

количество х тип АЛ,-

- суммарная мощность, л.с..2 х 12Е 390-14 400

количество гребных винтов 2

Скорость хода наибольшая, уз.25

Дальность плавания ходом 18 уз, мили 4 000

Экипаж, чел. 170

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса. YJ-1 или YJ-2

количество ПУ х направляющих (тип ПУ). 2x3 (ТПК)

боекомплект. 6 ПКР С-801 или С-802

Зенитный ракетный комплекс:

тип комплекса… HQ-61

количество ПУ х направляющих 1 х 6

боекомплект 6 ЗУР RE 61 РЛС УО..«Fog Lamp»

Артиллерийские комплексы:

количество АУ к стволов 1 ‹2 - 100/56

количество АУ х стволов (тип АУ) 4 х 2- 37/63 (тип 76А)

РЛС УО тип 343 («Rice Lamp»)

Противолодочное:

количество РБУ х стволов (тип РБУ) 2 х 5-252-мм (РБУ-1200)

боекомплект.40 РГБ-12

Авиационное:

количество х гип вертолетов 1 х «НагЫп» Z-9A

оборудование ВПП светотехническое

тип ангара. палубный

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ. «Knife Rest»

РЛС сопровождения МЦ

и УО ПКР 100-мм АУ. «Якорь-М», «Sun Visor» (с «Wasp Head В»)

или «Decca» тип 12990

РЛС навигационная. тип 360

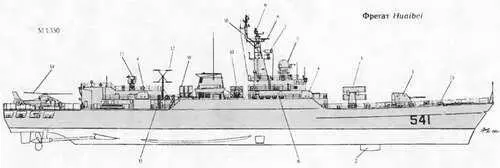

1. 100-мм АУ

2. Обтекатель антенны ГАС S-07 Н

3. ПУ ЗРК HQ-61

4. 37-мм АУ

5. Пост СУАО "Sun VUor"

6. ПУ НУРС системы SRBOC

7. АП РЛС "Fog Lamp"

8. АП навигационной РЛС тип 360

9. АП РЛС "Knife Rest"

10. 'ГПК ПКРК YJ-1

11. Пост приема-передачи грузов на.ходу в море

12. АП комплекса средств связи

13. АП РЛС "Якорь-М"

14. Вертолет "Harbin" Z-9A

15. РБУ-1200

16. АП средств NJ81-3

средства РТР RVVD 8

активные средства РЭП. NJ81-3

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Мк ЗЬ (2 х 6- 130-мм),

тип 945 (2 2Ь 60-мм)

ГАС с антенной в бульбовоы обтекателе S-07 Н
