Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

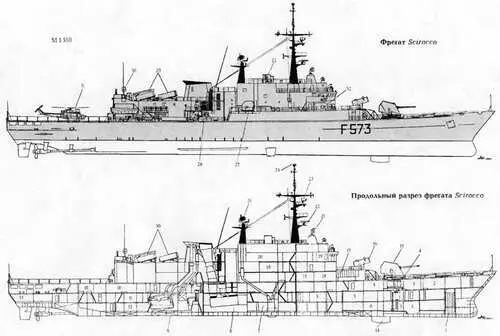

1. Цепной ящик

2. Помещение шпилевых машин 3 Кубрики личного состава

4. Подбашенное отделение 127-мм АУ 5 Погреб 127-мм патронов

6. Помещение акустиков

7. Отсек ДГ

8. Носовое машинное отделение (ГТД)

9. Кормовое машинное отделение (ДД и ДГ)

10. Столовая личного состава и камбуз

11. Отсек рефрижераторных машин

12. Провизионные кладовые

13. Румпельное 0тделенне

14. Обтекатель подкильной антенны ГАС DE 1164

15. 127-мм АУ

16. ПУ ЗРК "Albatros"

17. Погреб ЗУР

18. Каюты офицеров

19. Ходовой мостик и штурманская рубка

20. БИУС

21. АП РЛС SPG-75

22. АП навигационной РЛС SPN-703

23. АП РЛС SPS-702

24. АП системы Link И

25. АП РЛС SPG-74

26. АП РЛС SPS-774

27. 40-мм АУ

28. 324-мм ТА

29. ТПК ПКРК "Teseo" Mk 2

30. АП системы SATCOM

31. Вертолет АВ 212 ASW

32. ПУ НУРС системы SCLAR

шения пропульсивных качеств) и с небольшим фальшбортом в носовой оконечности. Корпус выполнен из стали и разделен водонепроницаемыми переборками (доходящими до верхней палубы) на 15 отсеков. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Система стабилизации состоит из бортовых рулей и скуловых килей. В конструкции надстроек широко использованы алюминиевые сплавы. В отличие от Lupo, на Maestrale ангар стационарный и вмещает два вертолета. Размеры ВПП 27 х 12 м. Фрегат оборудован для действий в условиях применения средств массового поражения. Постоянно может поддерживаться избыточное давление в цитадели, охватывающей помещения от третьего до кормового отсека. Вся ГЭУ размещена в четырех смежных отсеках. Последовательно расположены два ДГ мощностью по 650 кВт, главный распределительный щит и местный пульт управления ГЭУ, два ГТД, главные редукторы, два ДГ мощностью по 350 кВт, ДД и кормовой распределительный щит. Управление ГЭУ полностью автоматизировано. По оценкам иностранных специалистов, фрегаты типа Maestrale вполне отвечают предъявляемым к ним требованиям и способны эффективно решать поставленные перед ними задачи как в Средиземном море, так и в различных районах Атлантического океана. При модернизации в 1994 году были выполнены работы по приспособлению кораблей к действиям в условиях мелководья. В частности, в БГАС был встроен тракт для обнаружения мин. Максимальная скорость буксировки БГАС 28 уз, максимальная глубина погружения-300 м. Для снижения уровней подводного шума корабли оборудованы системами PRAIRIE и MASKER -подачи воздуха на корпус и ГВ Па них предусмотрена возможность установки ГАС с ГПБА (ГПБА подключается к буксируемой антенне ГАС DE 1164). На Espero проходит испытания 25-мм ЗАК «Breda - ОегПсоп»

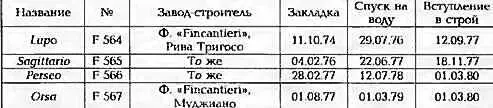

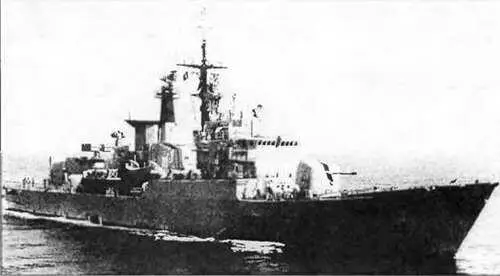

ФРЕГАТ PERSEO

Водоизмещение, т:

стандартное 2 208

полное 2 525

Главные размерения, м:

длина наибольшая 113,2

ширина наибольшая. 11,3

осадка при полном водоизмещении 3,7

Главная энергетическая установка:

типдизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с..2 х LM 2500 - 50 000

количество х тип ДД -

- суммарная мощность, л.с..2 х GMT BL 230.20 М- 10 000

количество гребных винтов.2 ВРШ

Скорость хода, уз:

наибольшая.35

под ДД. 21

Экипаж, чел. (в том числе офицеров) 185 (16)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса«Teseo» Mk 2 (TG 2)

количество ПУ х направляющих8x2

боекомплект 16 ПКР «Otomat» Mk 2

Зенитный ракетный комплекс:

тип комплекса«Albatros»

количество ПУ х направляющих (тип ПУ) 1 х 8 (Мк 29 мод. 2)

боекомплект.64 ЗУР «Aspide» или RIM-7M

СУМк 91 с РЛС Мк 95 мод. 1

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x 1 - 127/54 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ) 2 х 2 - 40//0 («Breda»)

СУ. «Dardo» с двумя

РЛС SPG-74 (RTN-20X «Orion») количество АУ х стволов (тип АУ).2x1 - 20-мм («ОегИкоп»)

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3 - 324-мм (Мк 32 мод. 5)

тип торпед. Мк 46 мод. 5

Авиационное:

количество х тип вертолетов.1 х АВ 212 ASW

оборудование ВПП светотехническое

тип ангара..телескопический

Радиоэлектронное:

БИУС.SADOC 2 (IPN-20)

с системами Link 11, SATCOM

РЛС обнаружения ВЦ.SPS-774 (RAN-10S)

РЛС обнаружения НЦ.SPQ-2F

РЛС обнаружения НЦ и выдачи ЦУ в СУ SPS-702

РЛС навигационная. SPN-748

СУ ЗРК и 127-мм АУ. NA-10 мод. 2 с РЛС SPG-70 (RTN-10XI

средства РТР..SLR-4

активные средства РЭП.2 х SLQ-D

пассивные средства РЭП

(количество ПУ х направляющих)SCLAR (2 х 20 - 105-мм)

ГАС с подкильной антенной.DE 1160 В

система противоторпедной защиты. SLQ-25 «Nixie»

Корпус корабля гладкопалубпый, со значительными коэффициентами полноты площади ватерлинии и мидель-шпангоута, с широкой транцевой кормой, продольно-поперечным набором, состоящим из стрингеров бульбового профиля и рамных шпангоутов, с носовым буль-бом (для улучшения пропульсивных качеств) и небольшим фальшбортом в носовой оконечности. Корпус выполнен из стали и разделен водонепроницаемыми переборками (доходящими до верхней палубы) на 14 отсеков. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Система стабилизации состоит из бортовых рулей и скуловых килей. В конструкции надстроек широко использованы алюминиевые сплавы. Фрегат оборудован для действий в условиях применения средств массового поражения. Постоянно может поддерживаться избыточное давление в цитадели, охватывающей помещения от третьего и до кормового отсека. ГЭУ расположена в двух отсеках (газотурбинном и дизельном), разделенных отсеком редукторов. Два ДГ мощностью по 420 кВт установлены в дизельном отсеке и два ДГ такой же мощности - в специальном отсеке, находящемся перед носовым (с ГТД) МО. Благодаря использованию низкооборотных малошумных ВРШ удалось исключить из схемы ГЭУ реверс-редуктор. Управление ГЭУ полностью автоматизировано. Мореходные качества позволяют кораблю использовать оружие при волнении моря не более четырех баллов. В период с 1991 по 1994 гг. фрегаты типа Lupo прошли модернизацию, в ходе которой на них установили РЛС SPS-702, систему SATCOM, вдвое увеличили число ПКР. По оценкам иностранных специалистов, фрегаты типа Lupo при своей относительно

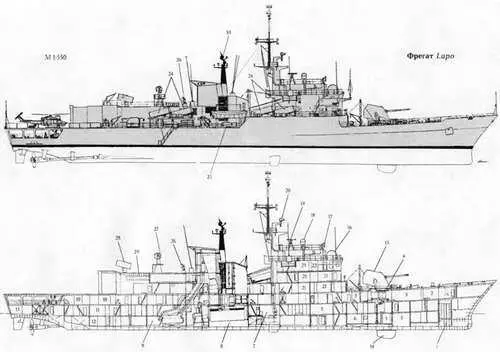

Продольный разрез фрегата Lupo

1. Цепной ящик

2. Помещение шпилевых машин

3. Кубрики личного состава

4. Подбашенное отделение 127-мм АУ
