Производительность котлов 54 200 кг/ч перегретого пара. При одном действующем котле обеспечивается скорость хода 22 уз. Установлен малошумный 5-лопастной ВРШ диаметром 4,57 м правого вращения с шагом 4,6 м на относительном радиусе 0,7. Для снижения подводного шума ВРШ оборудован системой PRAIRIE, а корпус -MASKER. Эти системы обслуживаются двумя турбокомпрессорами с давлением 1,75 кг/см^.

Корабельная ЭЭС состоит из трех ТГ и одного ДГ мощностью по 750 кВт, напряжением 450 В, частотой 60 Гц. Две автономные дистил-ляционные установки имеют производительность по 45,5 тыс.л/сут. Противопожарная водяная система снабжена четырьмя насосами. Предусмотрены две автономные системы пожаротушения, обслуживающие КО и НВМО. Четыре независимые утлекислотные системы пожаротушения обслуживают особо опасные в пожарном отношении помещения - погреба ракет, кладовую красок и т.п. Запас топлива 750 т.

В период с 1985 по 1986 гг. все фрегаты данного типа в Ферроле (на верфи фирмы «Bazan») прошли модернизацию, связанную с установкой платформ для ЗАК «Мегока», монтажом систем Link II и БИУС «Тгйап I». В 1991 г. была завершена очередная модернизация. В ходе ее была обеспечена возможность использования кораблей в составе группировки «АИа», установлены ЗАК, заменены ГАС SQS-23 на более совершенные SQS-56 и смонтированы две пусковые установки системы SRBOC.

ФРЕГАТ NAVARRA

Водоизмещение, т:

стандартное 3 610

полное 3 969

Главные размерения, м:

ддина наибольшая (по КВЛ). 137,7 (125,9)

ширина наибольшая,. 14,3

осадка при полном водоизмещении 4,52

осадка наиболее выступающей частью.6,6

Главная энергетическая установка:

гип. газотурбинная

количество х тип ГТД -

- суммарная мощность, л. с 2 х Fiat GE LM 2500 - 41 000

количество гребных винтов.. 1 ВРШ

количество ВДРК - суммарная мощность, л.с.. 2 - 650

Скорость хода, уз:

наибольшая. 29

под ВДРК 4

Дальность плавания ходом 20 уз, мили 4 500

Экипаж, чел. (в том числе офицеров) 223 (13)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса. «Нагрооп»

Зенитный ракетный комплекс:

тип комплекса.«Standard SM-1MR»

количество ПУ х направляющих (тип ПУ) 1 х 1 (Мк 13 мод. 4)

боекомплект..8 ПКР RGM-84C и 32 ЗУР RIM-66B

Артиллерийские кочплексы:

количество АУ х стволов (тип АУ) 1 х 1 -76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ) 1 х 12 -20-мм («Мегока» мод. 2А или мод. 2В) РЛС УО. VPS 2 '*

Противолодочное:

количество ТА х труб (тип ТА). 2 х 3 -324-мм (Мк 32 мод. о)

боекомплект. 24 горпеды Мк 46 мод. 5

Авиационное:

количество х тип вертолетов.2 х «Seahawk» S-70L системы LAMPS III

оборудование ВПП светотехническое с системой

принудительной посадки RAST

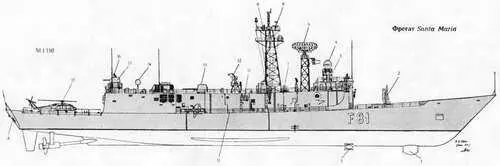

1. Обтекатель ГАС AN/SQS-56

2. ПУ Mk 13 иод. 4

3. ВДРК

4. АП системы Мк 92 мод. 2

5. АП комплекса "Nettunel"

6. АП РЛС SPS-49 (V) 5

7. ПУ НУРС системы SRBOC Mk 37 8 АП РЛС SPS-55

9. АП РЛС RAN 30 L/X

10. Пост приема-передачи грузов на ходу в море

11. 324-мм ТА

12. АП РЛС STIR

13. 76-мм АУ

14. АП системы SATCOM

15. 20-мм АУ "Мегока''

16. АП РЛС VPS 2

17. Вертолет "Seahawk"

18. Порт ГБПА ГАС AN/ SQR-19 (V) 2

тип ангара. палубный

Радиоэлектронное:

БИУС IPN 10 с сисгемой Link 11,

SSO-28 системы LAMPS III

РЛС обнаружения ВЦ SPS-49 (V) 5

РЛС обнаружения НЦ. SPS-55

РЛС навигационная SPS-67 или тип 1650/9

система целеуказания WDS Мк 4/5

СУ ПКР, ЗРК и 76-мм АУ Мк 92 мод. 2 с РЛС RAN 30 L/X

(RAN12L + RAN30X) -для ПКР и АУ и с РЛС STIR-для ЗРК

активные средства РЭП «Nettunel» 2', Мк 3000 «Neptune» 3*

пассивные средства РЭП

(количество ПУ х направляющих).SRBOC Мк 37 (4 х 6 - 130-мм)

ГАС с подкильной антенной AN/SOS-56

ГАС с ГПБА AN/ SQR-19 (V) 2

система противоторпедной защиты. SLQ-25 «Nixie»

" Для мод. 2В с ОЭСУ «Enosa».

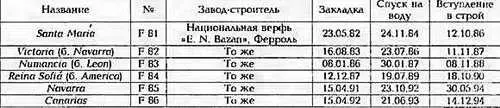

Контракт на постройку в Испании по лицензии США трех фрегатов типа Oliver Н. Perry был заключен 29 июня 1977 г. Четвертый корабль был заказан 19 июля 1986 г., а пятый и шестой -28 декабря 1989 г. На их приобретение правительство США выделило 400 миллионов долларов. Несмотря на эту помощь, реализация программы шла крайне медленно. Так, например, первые два корабля серии строились больше четырех лет, хотя все главные и вспомогательные механизмы, а также ряд модулей поставлялись из США. Отсутствие средств заставило отказаться от приобретения еще четырех однотипных фрегатов. В отличие от прототипа данные корабли изначально были приспособлены для базирования вертолетов системы LAMPS III, а ЗАК «Vulcan Pha-lanx» заменили на ЗАК «Мегока». Кроме того, они имеют расширенный (на 0,6 м) и укороченный в надводной части (на 0,4 м) корпус, а также активные бортовые управляемые рули успокоителя качки. Последние фрегаты серии благодаря отработанной технологии строились в среднем чугь больше двух лет. Navarra и Canarias имеют на вооружении ЗАК «Мегока» мод. 2R с ОЭСУ «Enosa». Все корабли могут быть оснащены системами SCOT 3 и SATCOM. ЭЭС состоит из четырех ДГ типа Kato-Allison 114-DooI мощностью по 1000 кВт каждый. Navarra и Canarias имеют специальные гидродинамические наделки в кормовой части, которые за счет снижения сопротивления обеспечивают экономию топлива порядка 6%. Запас топлива 587 т. Корабли оснащены системами снижения подводного шума PRAIRIE/ MASKER.

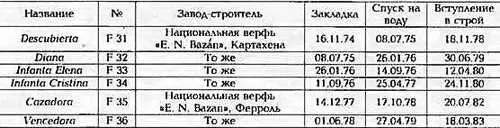

ОСНОВНЫЕ ТАКТИКО ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное. 1233

полное 1666

Главные размерения, м:

длина наибольшая 88,8

ширина наибольшая. 10,4

осадка наиболее выступающей частью,. 3,8

Главная энергетическая установка:

тип дизельная

количество х тип ДД -

- суммарная мощность, л. с 4 х 16V 956 ТВ91 - 15 000

количество гребных винтов 2 ВРШ

Скорость хода наибольшая, уз. 25

Дальность плавания, мили:

ходом 18 уз.4 000

ходом 12 уз. 7 500

Экипаж, чел. (в том числе офицеров). 118 (10) +30 кадетов

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса«Нагрооп»

количество ПУ х направляющих (тип ПУ) 2x4 (Мк 141)

боекомплект. 8 ПКР RGM-84C

СУ.SWG-1A

Зенитный ракетный комплекс:

тип комплекса «Albatros»

количество ПУ х направляющих (тип ПУ). 1 х 8 (мод. 9)

боекомплект… 24 ЗУР «Aspi.de» или RIM-7M

Артиллерийские комплексы:
