боекомплект 220 выстрелов

количество АУ х стволов (тип АУ). 1 х 2 - 35/90 («Oerlikon»)

количество АУ х стволов (тип АУ). 3 х 1 - 20/70 («Oerlikon» - GAM-B01) количество АУ х стволов 2» 1- 12,7-мм

Противолодочное:

количество РБУ х стволов (тип РБУ). 1 х 3 -305-мм («Linibo» Mk 10)

боекомплект 24 РГБ

Радиоэлектронное:

РАС обнаружения ВЦ и НЦ AWS 1

РАС обнаружения НЦ.- тип 1226

РАС навигационная.тип 629

СУ оружием общекорабельная «Sea Hunter» 4 с двумя РЛС УО

средства РТР. RDL 2AC, FH 5-HF

пассивные средства РЭП

(количество ПУ х направляющих) Мк 5 (2 х 3 - 120-мм)

ГАС с подкильной антенной тип 170 и 174

'* На Alborz и Saba/ал. 2* На A/vanrf

Контракт на постройку четырех многоцелевых фрегатов для ВМС Ирана по проекту Мк 5 был подписан с фирмой «Vosper Thorny-croft Ltd» 25 августа 1966 г. Корпус стальной, сварной, с двойным дном на всем протяжении. Разделен водонепроницаемыми переборками на 11 отсеков. Междудонное пространство используется в качестве топливных и масляных цистерн. Кроме того, там находятся цистерны пресной воды. Непотопляемость обеспечивается при затоплении двух любых смежных отсеков. Нижний ярус надстройки, занимающий всю ширину верхней палубы, изготовлен из стали, а второй ярус и ходовой мостик-из легких сплавов. ГЭУ расположена в одном отсеке, что снижает боевую живучесть корабля. Совместная работа ГТД и ДД не предусмотрена, они работают на ВРШ через общий редуктор. Дизели нереверсивные, V-образные, 8-цилиндровые, 4-тактные. Перед МО и позади него находятся отсеки с четырьмя ДГ (по два в каждом) мощностью по 350 кВт. Установлена общекорабельная система кондиционирования воздуха. Для стабилизации качки корабли снабжены активными рулями фирмы «Vosper Thornycroft Ltd». ГАС расположена в ПОУ. При поднятом ПОУ шахта закрывается специальными днищевыми створками. При модернизации в 1977 г. 114-мм АУ Мк 5 была заменена на АУ Мк 8. Все четыре корабля данного типа активно использовались в период «танкерной» войны в Персидском заливе. 18 апреля 1988 г. ВМС США провели операцию возмездия за повреждение фрегата Samuel В. Roberts. Одной из основных целей было уничтожение Sabalan Однако был потоплен четвертый корабль серии - Sahand. Его атаковали штурмовики с авианосца Enterprise. В результате попадания ПКР «Нагрооп» и управляемой бомбы «Scipper» на корабле возник пожар и он потерял ход. Вскоре с дистанции примерно 60 миль эсминец Joseph Strauss и штурмовики с Enterprise вновь нанесли удар шестью ПКР «Нагрооп». Одновременно штурмовики сбросили на фрегат четыре управляемые бомбы «Scipper» и несколько 1000-фунтовых бомб. В Sahand попали три ПКР, одна управляемая и три 1000-фунтовые бомбы. Корабль полностью вышел из строя и вскоре затонул. Американцы также атаковали и Sabalan. В бою участвовали два штурмовика «А-6» и истребитель-бомбардировщик «F-14». В фрегат попала 500-фунтовая бомба, которая разрушила машинное отделение. Корабль лишился хода и начал дрейфовать. -

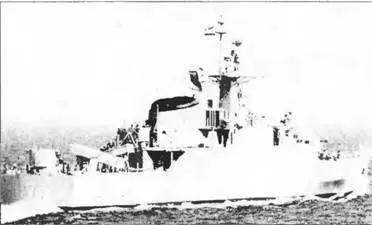

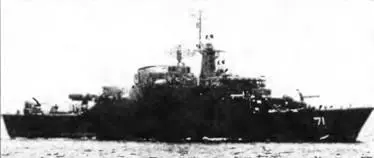

ФРЕГАТ ALVAND

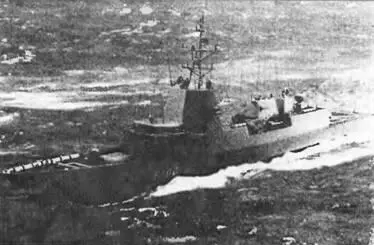

ФРЕГАТ SABALAN (б. ROSTAM после установки ПКРК YJ-2)

Его спасло то, что командование ВМС США приостановило ход операции. Sabalan безрезультатно выпустил по противнику три ЗУР типа «Sea Cat», которые в тот период находились на вооружении кораблей данного типа. Фрегат вновь ввели в строй после восстановительного ремонта в сентябре 1989 г. Одновременно на нем заменили ЗРК на установку 23-мм зенитных автоматов. Аналогичные работы провели и на остальных кораблях серии.

В 1996-1997 гг. на Alborz и Sabalan ПКРК «Mariner» заменили на китайский ПКРК YJ-2, с установкой новых средств связи, а до этого в 1991 г. 23-мм АУ заменили на 20-мм АУ типа GAM-B01. В настоящее время данные фрегаты морально устарели. Их критикуют за отсутствие современных средств ПВО и вертолета.

Испания -одна из немногих стран, имеющих фрегаты с ЗРК коллективной обороны. Это объясняется тем, что изначально эти корабли предназначались для формирования поисково-ударной группы, которая должна была действовать на подходах к Гибралтару, где существует естественный узел коммуникаций. В настоящее время такая противолодочная группа во главе с авианосцем создана и носит названием «АНа». Фрегаты, наряду с авианосцем, относятся к наиболее совершенным кораблям испанского флота. Все они построены по иностранным проектам, но на испанских верфях.

ФРЕГАТ ALVARO DE BAZAN (проектное изображение)

Водоизмещение, т:

стандартное..4 555

полное.5 802

Главные размерения, м:

длина наибольшая (по КВЛ) 133,22 (127,8)

ширина наибольшая (по КВЛ) 17,5 (15,5)

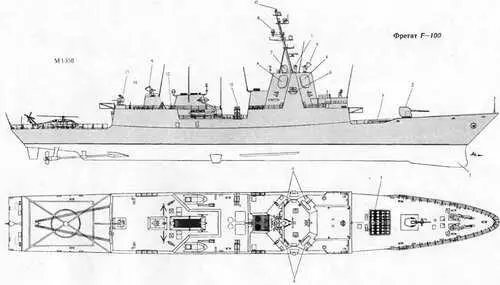

1 Обтекатель ГАС DE 11601.F

2. 127-мм АУ

3. ВПУ Мк 41

4. АП РЛС AEGIS SPY-1D/F

5. Колонка ОЭСУ ' Sinus "

6. АП комплекса ' Aldebaran"

7. АП системы SATCOM

8 АП РЛС SPS-67

9. АП РЛС SPG-62

10 АП системы Link 11/16

II. ТПК ПКРК "Нагрооп"

12 ПУ НУРС системы SRBOC Мк 36

13. 20-мм АУ "Мегока"

14. Ангар

осадка при полном водоизмещении 4,53

Главная энергетическая установка:

тип дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с 2 - LM 2500- 47 328 количество х тип ДД -

- суммарная мощность, л. с 2 х «Bazan/Caterpillar» - 12 240 количество гребных винтов 2 ВРШ

Скорость хода наибольшая, уз 28

Дальность плавания ходом 18 уз, мили. 4 500

Экипаж, чел..218+11 авиагруппа + 16 штаб

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Нагрооп»

количество ПУ х направляющих 2» 4 (ГПК)

боекомплект 8 ПКР RGM-84F Block ID

Зенитный ракетный комплекс:

тип комплекса. ((Standard SM 2»

количество ПУ х направляющих (тип ПУ).1 х 48 (ВПУ Мк 41)

боекомплект. ЗУР RIM-7PTC и ESSM

СУ.Мк 99 с двумя РЛС SPG-62

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x 1- 127/54 (VR-45)

количество АУ х стволов (тип АУ) 1 ‹12 20-мм («Мегока» 2В)

количество АУ х стволов (гип АУ) 2› 1-20-мм («ОегИкоп»)

Противолодочное.

количество ТА х труб (тип ТА) 2› 2 -324-мм (Мк 32 мод. 5)

боекомплект. 24 торпеды Мк 46 мод. j

количество РБУ (тип РБУ) 2 (ABCAS/SSTS)

СУDLT 309

Авиационное:

количество х тип вертолетов. 1 х «Suahawk» SH - 70L системы

LAMPS 111 Block 11

оборудование ВПП. светотехническое с системой

принудительной посадки RAST

тип ангара палубный

Радиоэлектронное:

БИУС AEGIS Baseline 5 Phase III (DANCS)

с системами Link 11/16, SATCOM
