Имеется электрическая противообледенительная система лопастей и самонастраивающиеся маятниковые гасители колебаний на втулке, тормоз несущего винта.

Рулевой винт четырехлопастный, диаметром 3,35 м, с бесшарнирным креплением лопастей. Вместе с концевой балкой наклонен вбок на угол 20° для создания вертикальной составляющей тяги и увеличения диапазона центровки. Втулка состоит из двух крестообразно расположенных балок. Лопасти прямоугольной формы в плане, изготовлены с применением композиционного графитоэпоксидного материала. Хорда лопасти 0,244 м. Лопасти снабжены электрической противообледенительной системой.

Силовая установка состоит из двух турбовальных ГТД Дженерал Электрик T700-GE-700, размещенных в гондолах по обеим сторонам пилона несущего винта. Требования к двигателю были определены на основе опыта эксплуатации во Вьетнаме.

ГТД Т700 разработан специально по программе UTTAS и является двигателем нового поколения. После четырех лет разработки и 300 ч стендовых испытаний двигатель был принят в качестве базовой модели. Летные испытания двигателя были начаты в 1974 г. В декабре 1976 г. получен контракт на серийное производство ГТД T700-GE-700 для вертолетов UH-60A. Поставки двигателей начаты в 1978 г. Для повышения надежности и ремонтопригодности в ГТД использованы встроенный фильтр очистки поступающего воздуха от песка и пыли, регуляторы и вспомогательные агрегаты с автономной системой смазки; конструкция силовой турбины упрощена и имеет уменьшенное число деталей; двигатель имеет модульную конструкцию. При еженедельном 50-часовом налете вертолета UH-60A предусматривается проводить основные профилактические работы по техническому обслуживанию двигателя Т700 один раз в год. Двигатель отличается компактной конструкцией: размеры двигателя 1,181 х 0,635 х 0,584 м, сухая масса с фильтром 192 кг. Воздухозаборники кольцевого типа. Задержанные фильтром частицы песка, пыли и посторонние предметы выводятся с помощью специального вентилятора. Каналы воздухозаборника снабжены противообледенительными устройствами. Двигатель имеет шестиступенчатый компрессор центробежно-осевого типа (пять осевых и одна центробежная ступень), степень повышения давления в компрессоре 15 : 1, расход воздуха 4,5 кг/с при 44 720 об/мин. Камера сгорания кольцевого типа, имеет укороченную конструкцию для обеспечения максимальной надежности работы и уменьшения уязвимости в боевых условиях. Управление двигателем электрогидромеханическое. Ресурс двигателя 800 ч, камеры сгорания 1000 ч, межремонтный период для двигателя 1200 ч.

Характеристика ГТД T700-GE- -700 (у земли в условиях MCA): максимальная мощность 1285 кВт/1725 л. с.; максимальная продолжительная мощность 1126 кВт/1510 л. с.; удельный расход топлива 0,283 кг/ кВт-ч.

Вспомогательная силовая установка ГТД Т-62Т-^0 «Титан» обеспечивает подачу воздуха с расходом 33 кг/мин для запуска силовой установки вертолета, охлаждения оборудования и обогрева кабины.

Трансмиссия модульной конструкции упрощает техническое обслуживание. Главный редуктор может работать в течение 30 мин без смазки.

Топливная система имеет стандартные внутренние топливные баки емкостью 150 л, может быть установлен дополнительный внутренний бак емкостью 440 л. В вариантах МН-60 и НН-60 на высокорасположенных крылообразных пилонах могут быть установлены сбрасываемые баки емкостью 870 л, максимальный запас топлива 3545 л. Штанга для заправки топливом в полете, целиком выполненная из композиционных материалов, способна выдвигаться за плоскость вращения несущего винта за 20 с. Производительность заправки 1135 л/мин при давлении 0,33 МПа/3,5 кг/см² .

Система управления бустерная, гидравлическая, дублированная. Имеется вспомогательная силовая установка ГТД «Солар» Т62Т мощностью 67 кВт/90 л. с., обеспечивающая запуск двигателей и привод гидросистемы.

Оборудование для проведения задания включает ИК-систему переднего обзора FLIR, установленную на турели, многофункциональные кабинные дисплеи на ЭЛД, мультиплексную цифровую шину передачи данных MIL STD 1553В, индикатор с движущейся картой, систему скрытой связи дециметрового, метрового и коротковолнового диапазонов, кодированное переговорное устройство, средства радионавигации, систему опознавания и радиомаяки.

Основными элементами навигационной системы является доплеровский радиолокатор и инерциальная навигационная система; предусматривается установка системы определения местоположения с помощью спутников. Члены экипажа будут иметь очки ночного видения. В оборудование, предусмотренное для обороны вертолета, входят приемник радиолокационного облучения ARP-39, автомат рассеивания трассеров и ИК-отражателей.

Вооружение. Вертолет может быть вооружен двумя пулеметами калибром 7,62 или 12,7 мм и нести до 4 ракет «Хеллфайр» с лазерной системой наведения для подавления обороны противника, возможна установка ракет класса «воздух-воздух» «Стингер» на внешней подвеске.

Размеры, м:

длина с вращающимися винтами 19,76

длина со сложенными несущим

и рулевым винтами 12,6

длина фюзеляжа:

без заправочной штанги 15,26

с заправочной штангой 17,38

высота с вращающимся рулевым винтом 5,13

ширина фюзеляжа с дополнительными топливными баками 5,46

диаметр несущего винта 16,36

ометаемая площадь, м² 210,05

Двигатели: 2 ГТД Дженерал Электрик Т700-401

взлетная мощность, кВт/л. с. 2x1285/2 х 1725

Массы и нагрузки, кг:

максимальная взлетная 9980

взлетная при выполнении задания 9260

пустого с оборудованием 5735

максимальная перевозимая нагрузка

на внешней подвеске 3630

Летные данные:

максимальная скорость, км/ч 268

максимальная крейсерская скорость, км/ч 237

вертикальная скороподъемность, м/с 3,4

статический потолок без учета

влияния земли, м 3170

динамический потолок, м 5790

дальность полета, км 600

перегоночная дальность, м 2220

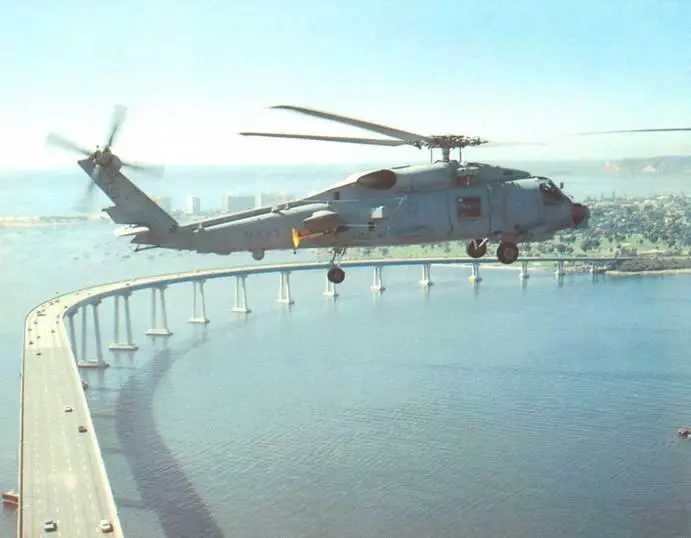

Противолодочный палубный вертолет Сикорский SH-60B «Си Хоук»

Палубный противолодочный вертолет Сикорский SH-60B «Си Хоук» разработан в соответствии с конкурсной программой флота США LAMPS Мк.З (Light Airborne Multipurpose System-легкая авиационная многоцелевая система) для эксплуатации с авианосцев, а также с военных кораблей типа фрегат или эсминец. Он предназначен для ППО, обнаружения кораблей противника и выдачи целеуказаний .корабельным системам.

Основным назначением вертолета SH-60B является обнаружение и идентификация надводных и подводных целей в радиусе 185 км во взаимодействии с кораблем базирования, который должен обеспечить координирование ответных действий, при этом информация от гидроакустической станции вертолета посылается в базовый информационный центр корабля. Вертолет может также выполнять операции в автономном режиме, используя сбрасываемые радиогидроакустические буи и буксируемый магнитометр для определения местоположения и классификации подводных лодок противника с последующим их уничтожением самонаводящимися противолодочными торпедами или глубинными бомбами.
