Андреа Палладио - Четыре книги об архитектуре

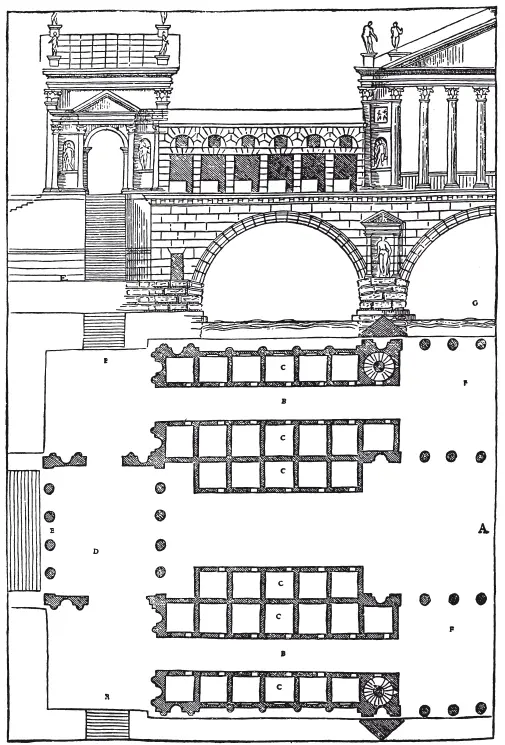

Части плана:

А – красивая и широкая улица посреди ширины моста.

B – меньшие улицы.

C – лавки.

D – лоджии в начале моста.

E – лестницы, ведущие к этим лоджиям.

F – средние лоджии, сделанные над бо́льшей аркой моста.

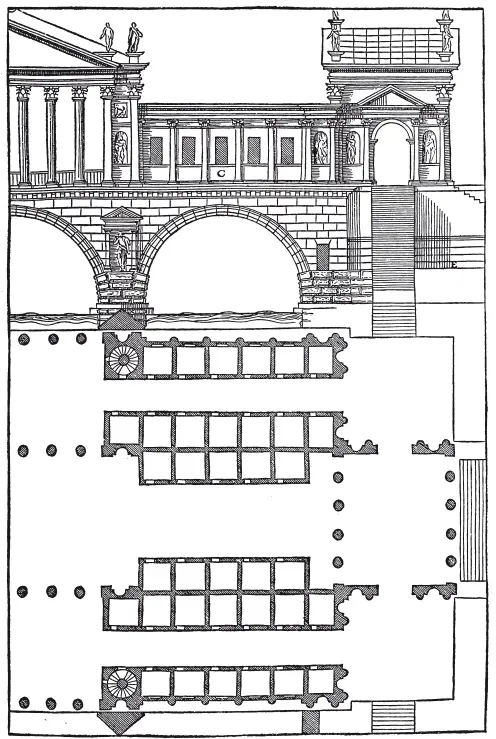

Части фасада соответствуют частям плана, и потому легко в них разобраться без особых пояснений.

С – фасады лавок с наружной стороны, то есть над рекой, а на другой таблице, которая напротив, виден фасад тех же лавок, но со стороны улицы.

D – линия уровня воды.

НЕСКОЛЬКО благородных господ обратились ко мне, чтобы узнать мое мнение относительно моста, который они имели намерение сделать из камня, и я сделал для них нижеследующую композицию. Река в том месте, где надо было построить мост, шириной в сто восемьдесят футов. Я разделил всю эту ширину на три пролета и сделал средний шириной в шестьдесят футов, а два других – по сорок восемь футов каждый. Ширина быков, которые поддерживают своды, равна двенадцати футам, и таким образом их ширина равна пятой части среднего пролета и четвертой – малых пролетов; я несколько изменил в них обыкновенные размеры, делая их более толстыми и выступающими за массив ширины моста, чтобы они могли лучше противостоять бурным потокам реки, которая в этом месте весьма быстрая, а также камням и деревьям, несущимся в ней вниз по течению. Арки – на некоторую часть окружности меньше полукруга, чтобы подъем на мост был легкий и постепенный. Архивольт арок сделан мною равным одной семнадцатой просвета средней арки и одной четырнадцатой просвета двух других. Этот мост мог бы быть украшен на быках нишами со статуями, и красиво было бы протянуть с обеих сторон карниз, что иногда делалось и древними, как на мосту в Римини, сооруженном Августом Цезарем, рисунки которого помещены были выше.

A – уровень воды.

B – дно реки.

C – камни, выступающие наружу для надобностей, о которых говорилось выше.

D – масштаб в десять футов, которыми произведен обмер всего сооружения.

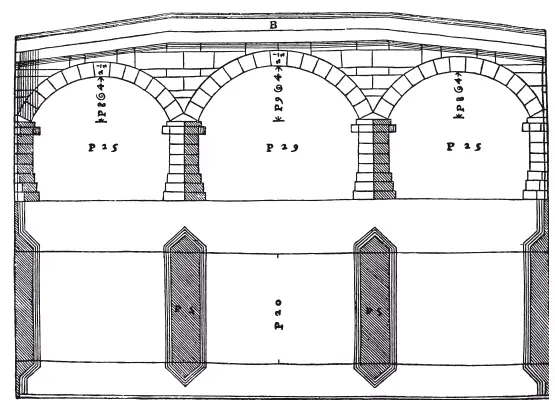

ДРУГОЙ античный мост в Виченце находится, как я уже говорил, на Рероне и в простонародье называется «Мясным» вследствие близости к главной городской бойне. Этот мост в полной сохранности и мало отличается от того, который на Бакильоне, ибо он так же разделен на три арки и средняя арка больше двух остальных. Все эти арки на соответствующую часть меньше, чем полукруг, и не имеют никаких украшений. Подъем малых арок равен трети их ширины, средней арки – несколько меньше. Ширина быков равна пятой части диаметра малых арок, и в них на верхнем крае, под импостом арок, имеются выступающие камни по причинам, о которых говорилось выше. И тот и другой мосты сделаны из костозского камня мягкой породы, который режется пилой, как дерево. В тех же пропорциях, что в Виченце, сделаны четыре моста в Падуе, из которых три имеют всего по три арки: это мосты Альтина, Сан Лоренцо и так называемый мост Корво; четвертый мост имеет пять арок и называется Понте Молино. Во всех этих мостах замечается особенная тщательность в соединении камней, что (как я говорил уже много раз) является необходимым условием всякой постройки.

КРОМЕ улиц, о которых говорилось выше, необходимо, чтобы в городах в зависимости от их величины было разбито больше или меньше площадей, на которых собираются жители потолковать о неотложных и полезных своих делах, и так как эти площади имеют разное назначение, то в зависимости от этого нужно предоставить каждой из них удобное и подобающее ей место.

Такие свободные пространства, оставленные в городе незастроенными, служат не только местом прогулок, бесед и торговли, но также придают городу большое украшение, особенно если такие красивые и просторные места находятся в начале улицы и с них открывается вид на какое-нибудь красивое здание и в особенности на храм. Но если хорошо, когда много площадей и когда они разбросаны по всему городу, то тем более необходимо – и в этом есть величие и значительность – чтобы в числе их была самая главная, которая действительно могла бы называться общественной. Такие главные площади должны быть того размера, какого требует количество жителей: чтобы она не была слишком малой в ущерб удобству и необходимости или не казалась безлюдной при малом количестве жителей. В приморских городах их следует делать около гавани, а в городах, находящихся в глубине страны, – в середине их, чтобы они были удобны для всех частей города. По примеру древних кругом этих площадей должны быть портики, ширина которых равна высоте их колонн; их назначение – укрыть от дождя, от снега, от солнца и от всех неприятностей непогоды; однако все постройки, воздвигаемые кругом площади, не должны быть (согласно Альберти) выше одной трети ее ширины и ниже одной шестой. К этим портикам можно будет подниматься по ступеням, высота которых будет равна одной пятой длины колонн. Арки, которые воздвигаются при начале улиц, то есть у входа на площадь, служат ей большим украшением. О том, как нужно строить арки и почему в древности их воздвигали, а также почему они получили наименование триумфальных, будет пространно изложено в моей книге об арках, где будут даны рисунки многих из них; и это будет весьма поучительно для тех, которые пожелали бы как в наше время, так и в будущем, воздвигать арки князьям, королям и императорам. Но возвратимся к главной площади; она должна примыкать к дворцу князя или к синьории, в зависимости от того, будет ли это княжество или республика, к монетному двору и народной казне, где хранятся общественные сокровища и деньги, и к тюрьме. В древние времена тюрьмы делались трех родов: одни – для лиц распутных и бесстыжих, которые задерживались для назидания, такие помещения в настоящее время отводятся для сумасшедших; другие – для должников, которыми пользуются и в наше время; третьи – для преступников и виновных, уже осужденных или имеющих быть осужденными. Такие три подразделения вполне достаточны, так как проступки людей проистекают либо от распущенности, либо от непослушания, либо от извращенности. Монетный двор и тюрьмы должны быть расположены в безопаснейшем и удобнейшем для охраны месте, окружены высокими стенами и оберегаемы от насилия и предательства мятежных граждан. Тюрьмы нужно делать здоровыми и удобными, ибо они созданы для заключения, а не для муки и истязательства преступников и разного рода людей; поэтому стены их должны состоять из очень больших заложенных в них «живых» камней, соединенных скрепами и пиронами, железными или из какого-нибудь другого металла; эти камни обкладываются затем с одной и с другой стороны кирпичами, ибо таким образом сырость «живого» камня не сделает стены вредными для здоровья, а надежность их сохраняется. Вокруг тюрем должны быть сделаны проходы, а вблизи – комнаты для стражи, чтобы можно было легко слышать, не замышляют ли чего-либо заключенные. К этим площадям, кроме казны и тюрем, должна примыкать еще курия, то есть то место, где собирается сенат для обсуждения государственных вопросов. Она должна быть таких размеров, чтобы соответствовать достоинству граждан и их количеству; если она квадратная, то высота ее в полтора раза больше ширины; если же форма ее удлиненная, то высота до балок равна половине суммы ее длины и ширины. На половине высоты ее нужно протянуть главный карниз, который обходит кругом стен и выступает вперед, дабы голос спорящих не рассеивался в высоте курии, но, будучи отражен, лучше доходил до слушателей. Возле площади, на той ее стороне, которая обращена к самой жаркой части небосклона, строят базилику, то есть то место, где вершится правосудие и где собирается большая часть народа и деловые люди. О базилике я буду говорить отдельно, после того, как опишу, как греки и римляне располагали свои площади, и дам рисунки каждой из них.
