М. Нсанов - Сборник лабораторных работ по цифровым устройствам. Для колледжей

Цели работы:

– обучающая: исследование работы цифрового устройства (ЦУ) на логических элементах, проверка результатов предварительного задания к данной работе;

– воспитательная: воспитание любви к выбранной профессии, сознательного отношения к учебе;

– развивающая: развитие логического мышления, памяти, способности принятия самостоятельных решений, умения делать выводы.

Литература:

1. Нсанов М. А. Цифровые устройства. Издательство Ridero, 2018.

2. Конспект.

Подготовка к работе:

1. Проработать теоретический материал [Л1, §§1.1, 1.2].

2. Знать ответы на контрольные вопросы.

3. Выполнить предварительное задание по своему варианту.

Оборудование: Персональный компьютер с программой исследования работы устройств электроники и микроэлектроники «Elektroniks Workbehch».

Порядок выполнения работы

1. Запустить программу исследования работы элементов и устройств электроники и микроэлектроники «Elektroniks Workbehch».

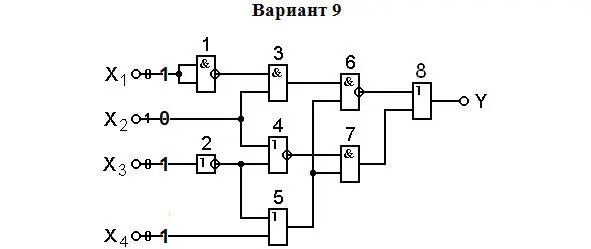

2. Собрать схему комбинационного ЦУ своего варианта из предварительного задания для данной лабораторной работы.

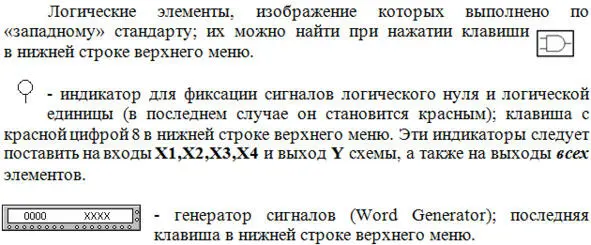

Новые приборы и элементы, которые появляются в этой работе:

3. Развернуть панель генератора (рис.1), где нужно указывать значения сигналов, которые будут подаваться на входы ЦУ.

4. В окошке Final(рис.1) печатается адрес последней нужной нам строки левой колонки. В данном случае предварительное задание к этой лабораторной работе указывает два значения входных сигналов, поэтому потребуются две строки с адресами в шестнадцатиричном коде 0000 и 0001 (следующие строки имеют адреса 0002, 0003, …, 0009, 000A, 000B, 000Cи т.д.). Следовательно, в окошке Finalпечатается адрес последней нужной сейчас строки 0001.

5. Установить курсор на первую строку левой колонки (рис.1).

6. В окошке Binary(двоичный) напечатать (рис.1) 4 входных сигнала, указанных карандашом (или более мелким шрифтом в схеме задания) в пункте 2 предварительного задания к данной лабораторной работе. Эти 4 сигнала указываем в конце, так как именно последние 4 выхода генератора сигналов (смотрите рис.4) используются для подачи сигналов на входы.

Например, если заданы входные сигналы 1010,эти сигналы и нужно печатать (как на рис.1).

7. Установить курсор на вторую строку левой колонки и в окошке Binaryнапечатать 4 входных сигнала, указанных ручкой (или более крупным шрифтом в схеме задания) в пункте 2 предварительного задания к данной лабораторной работе.

8. Нажать на клавишу Step(шаг) генератора сигналов. Проверить по индикаторам, подаются ли нужные сигналы на входы схемы ЦУ из пункта 2 (карандашом или более мелким шрифтом в схеме задания) предварительного задания к данной лабораторной работе. Определить по индикаторам значения сигналов на входах и выходах всех элементов. Сравнить эти значения с результатами предварительного задания для данной лабораторной работы, выполненными карандашом. Сделать вывод и показать результат преподавателю.

9. Еще раз нажать на клавишу Stepгенератора сигналов. Проверить по индикаторам, подаются ли нужные сигналы на входы схемы ЦУ из пункта 2 (ручкой или более крупным шрифтом в схеме задания) предварительного задания к данной лабораторной работе. Определить по индикаторам значения сигналов на входах и выходах всех элементов. Сравнить эти значения с результатами предварительного задания для данной лабораторной работы, выполненными ручкой. Сделать вывод и показать результат преподавателю.

Содержание отчета:

1. Номер и название работы.

2. Выполненное предварительное задание для данной лабораторной работы.

Контрольные вопросы:

– Начертить условное графическое изображение логических элементов НЕ, И, ИЛИ, И-НЕ, ИЛИ-НЕ.

– Какую операцию выполняют элементы НЕ, И, ИЛИ, И-НЕ, ИЛИ-НЕ?

– Привести формулу операции логического отрицания, логического умножения, логического сложения, операции И-НЕ, операции ИЛИ-НЕ.

– Пояснить на примерах смысл логических операций НЕ, И, ИЛИ, И-НЕ, ИЛИ-НЕ.
