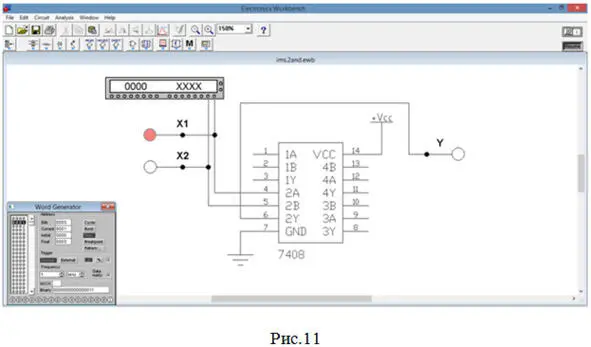

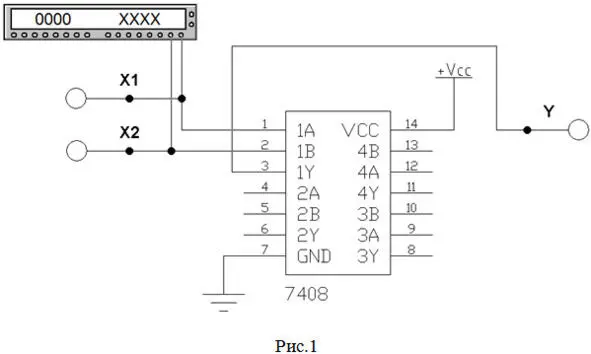

26. Еще раз нажимаем на клавишу Stepи получаем картинку, показанную на рис.11.

27. Сверяем полученный результат с таблицей истинности элемента 2И (вторая строка табл.4). Действительно, логическое умножение сигналов 0 и 1 дает на выходе сигнал 0.

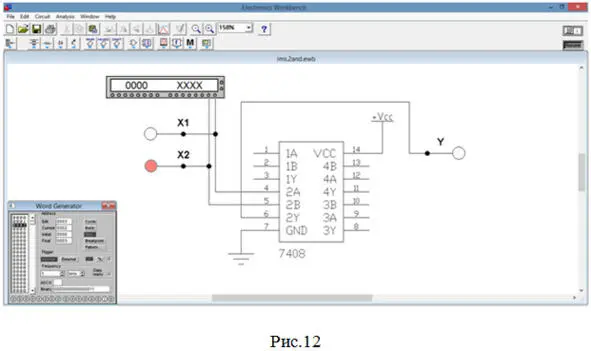

28. В третий раз нажимаем на клавишу Stepи получаем картинку, показанную на рис.12.

29. Сверяем полученный результат с таблицей истинности элемента 2И (третья строка табл.4). Действительно, логическое умножение сигналов 1 и 0 дает на выходе сигнал 0.

30. Последний раз нажимаем на клавишу Stepи получаем картинку, показанную на рис.13.

31. Сверяем полученный результат с таблицей истинности элемента 2И (четвертая строка табл.4, выделена красным цветом). Действительно, только логическое умножение сигналов 1 и 1 дает на выходе сигнал 1.

32. Собираем схему (рис.3) для исследования работы микросхемы SN74ALS15 фирмы «Texas Instruments Inc.» (российский аналог – микросхема КР1533ЛИ3), содержащей 3 элемента 3И. Согласно табл.2 будем использовать 1-й элемент данной микросхемы (выделен красным цветом на рис.6).

33. Разворачиваем панель генератора сигналов.

34. В составленной таблице истинности элемента 3И имеется 8 строк, поэтому в левой колонке генератора сигналов будем использовать тоже 8 строк с адресами 0000, 0001, …, 0007. Последний нужный адрес 0007 указываем в окошке Finalгенератора сигналов.

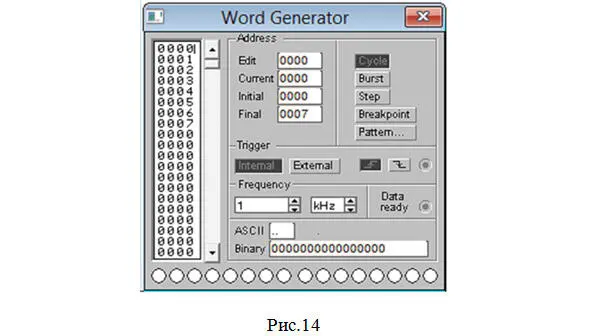

35. Дальнейшую настройку генератора сигналов производим так, как подробно описано в лабораторных работах 1 и 2, а также пунктах 16—23 данной работы. В результате генератор сигналов будет иметь вид, показанный на рис.14.

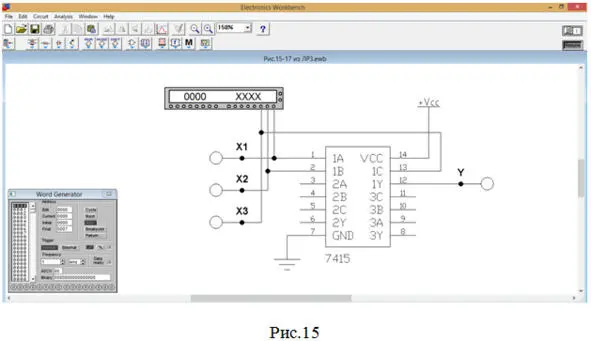

36. Нажимаем на клавишу Stepи получаем картинку, показанную на рис.15.

37. Сверяем полученный результат с таблицей истинности элемента 3И (табл.5). Действительно, при подаче на входы Х1, Х2и Х3(соответственно 1А, 1В и 1С в микросхеме SN74ALS15) сигналов 0, 0 и 0 на выходе Y(1Y в микросхеме SN74ALS15) формируется сигнал 0 (результат логического умножения).

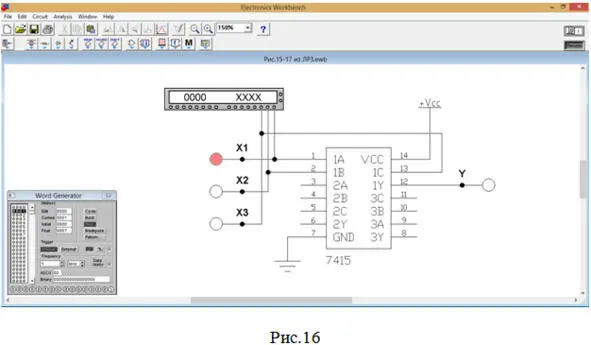

38. Еще раз нажимаем на клавишу Stepи получаем картинку, показанную на рис.16.

39. Сверяем полученный результат с таблицей истинности элемента 3И (вторая строка табл.5). Действительно, логическое умножение сигналов 0, 0 и 1 дает на выходе сигнал 0.

40. Аналогично проверяем остальные строки таблицы истинности и убеждаемся, что только при наличии сигналов 1, 1 и 1 на входах элемента (в табл.5 эта строка выделена красным цветом) формируется сигнал 1 на его выходе (рис.17).

Предварительное задание

Перед выполнением задания следует рассмотреть Пример 1 из §1.2 [Л1].

1. Начертить в отчете микросхему КР1533ЛЛ1. Составить таблицу истинности элемента 2ИЛИ.

2. Начертить в отчете микросхему КР1533ЛА1. Составить таблицу истинности элемента 4И-НЕ.

3. Начертить в отчете микросхему КР1533ЛЕ1. Составить таблицу истинности элемента 2ИЛИ-НЕ.

Порядок выполнения работы

1. Запустить программу исследования работы элементов и устройств электроники и микроэлектроники «Elektroniks Workbehch».

3. Показать работу выбранного элемента 2ИЛИ данной микросхемы для всех комбинаций входных сигналов. Убедиться, что элемент работает в соответствии с составленной таблицей истинности. Результат показать преподавателю.

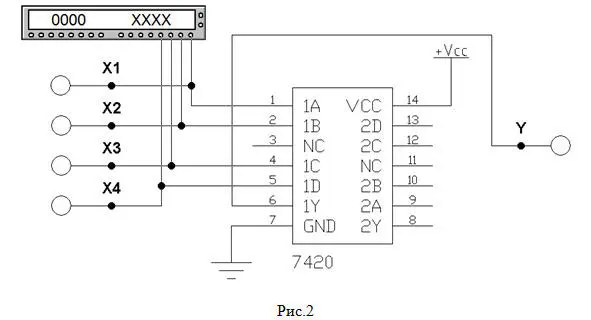

5. Показать работу выбранного элемента 4И-НЕ данной микросхемы для всех комбинаций входных сигналов. Убедиться, что элемент работает в соответствии с составленной таблицей истинности. Результат показать преподавателю.

6. Собрать схему (рис.3) для исследования работы микросхемы SN74ALS02 фирмы «Texas Instruments Inc.» (российский аналог – микросхема КР1533ЛЕ1), содержащей 4 элемента 2ИЛИ-НЕ. Примечание: в схеме на рис.3 используется 1-й элемент данной микросхемы. Учащиеся применяют элемент, номер которого определяется по таблице 1.

7. Показать работу выбранного элемента 2ИЛИ-НЕ данной микросхемы для всех комбинаций входных сигналов. Убедиться, что элемент работает в соответствии с составленной таблицей истинности. Результат показать преподавателю.

ВЫПОЛНЕНИЕ РАБОТЫ

Предположим для примера, что мы сидим за компьютером №2.

Выполнение предварительного задания

1. Чертим микросхему КР1533ЛЛ1 (рис.4).

2. Составляем таблицу истинности элемента 2ИЛИ (табл.3). Этот элемент имеет 2 входа, поэтому в таблице истинности будет 2 2=4 строки. Напомним, что элемент 2ИЛИ выполняет логическое сложение 2 сигналов Х1,Х2.

3. Чертим микросхему КР1533ЛА1 (рис.5).

4. Составляем таблицу истинности элемента 4И-НЕ (табл.4). Этот элемент имеет 4 входа, поэтому в таблице истинности будет 2 4=16 строк. Напомним, что элемент 4И-НЕ выполняет логическое умножение 4 сигналов Х1,Х2, Х3, Х4 с последующим инвертированием полученного результата.
