6. Показать работу микросхемы при отсутствии разрешения (при наличии пассивного сигнала) на входе EI(на входах цифр могут быть любые сигналы, но должны быть и нули, и единицы).

7. По результату пункта 5 сделать и записать в отчет вывод.

ВЫПОЛНЕНИЕ РАБОТЫ

Для примера рассмотрим вариант №6.

Выполнение предварительного задания

Примечание: Подробное описание решения такой задачи приведено в Примере из §3.3 [Л1]. Еще следует учесть, что микросхема К555ИВ1 выполняет преобразование десятичных цифр от 0 до 7 включительно в 3-разрядный двоичный код.

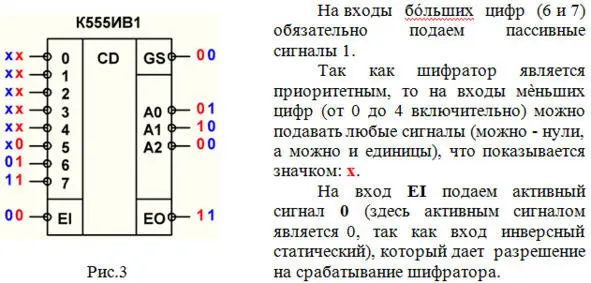

Здесь для наглядности сигналы, указанные в задании карандашом для первой цифры, показаны красным цветом, а ручкой для второй цифры – синим (рис.3).

1. Первым согласно табл.1 должно выполняться кодирование цифры 5 (рис.3). Поэтому подаем активный сигнал 0 на вход цифры 5 (активным здесь является сигнал 0, так как данный вход инверсный статический).

Десятичной цифре 5 соответствует 3-разрядный двоичный код 101. Но так как выходы микросхемы – инверсные, то на выходах формируется указанный код в инверсном виде: 010
