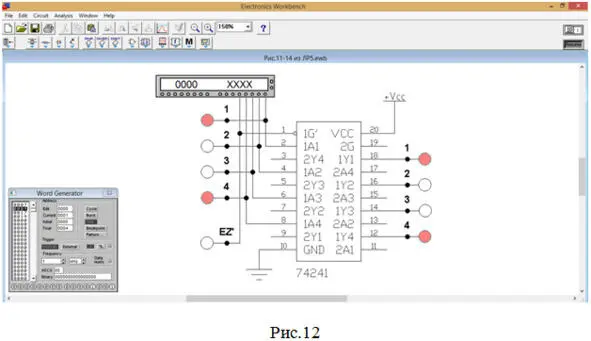

18. Еще раз нажимаем на клавишу Step. В результате получаем картинку, показанную на рис.12.

В данном случае входной код 1001 тоже проходит на выходы. Сигнал 0 на входе EZопять разрешает входному коду проходить на выходы.

19. В третий раз нажимаем на клавишу Step. В результате получаем картинку, показанную на рис.13.

Сейчас на вход EZподается сигнал 1, который переводит 1-й передатчик микросхемы в Z-состояние, поэтому входной код 0111 не проходит на выходы.

20. И четвертый раз нажимаем на клавишу Step. В результате получаем картинку, показанную на рис.14.

Здесь снова на вход EZподается сигнал 1, который переводит 1-й передатчик микросхемы в Z-состояние, поэтому входной код 1001 тоже не проходит на выходы.

21. Собрать схему (рис.3) для исследования работы мажоритарного элемента.

22. Разворачиваем панель генератора сигналов (рис.15).

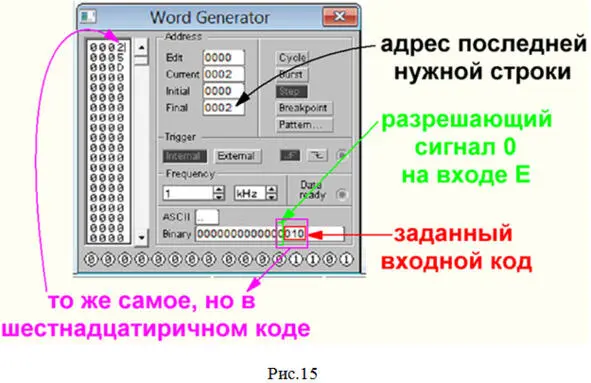

23. Так как следует показать работу передатчика в трех случаях, то для этого в левой колонке генератора сигналов используем 3 строки с адресами 0000, 0001 и 0002.Следовательно, последний нужный адрес 0002 указываем в окошке Finalгенератора сигналов (рис.15).

24. Устанавливаем курсор на первую строку левой колонки (рис.15).

25. В окошке Binaryпечатаем (рис.15) 3 входных сигнала первого кода из табл.1: 010 и добавляем впереди разрешающий сигнал 0, который подается на вход Емажоритарного элемента. В результате получается 4-разрядный код 0010 2 = 2 16.

26. Устанавливаем курсор на вторую строку левой колонки.

27. В окошке Binaryпечатаем 3 входных сигнала второго кода из табл.1: 101 и добавляем впереди разрешающий сигнал 0, который подается на вход Емажоритарного элемента. В результате получается 4-разрядный код 0101 2 = 5 16.

28. Устанавливаем курсор на третью строку левой колонки.

29. В окошке Binaryпечатаем 3 входных сигнала любого кода (должен содержать и нули, и единицы), например: 101 и добавляем впереди сигнал 1, который подается на вход Еи не разрешает работать мажоритарному элементу. В результате получается 4-разрядный код 1101 2 = D 16.

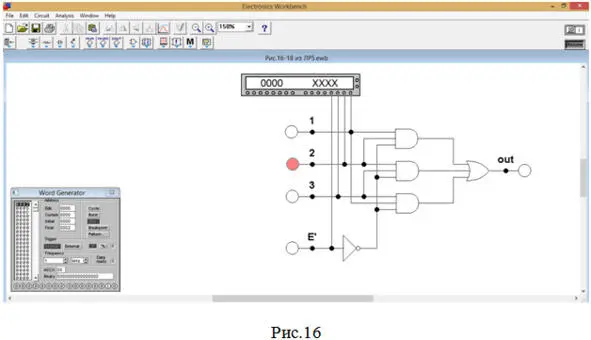

30. Нажимаем на клавишу Step. В результате получаем картинку, показанную на рис.16.

Проверяем полученный результат по таблице истинности (табл.5): действительно, если нулей на входах (два 0 на входах 1 и 3) больше, чем единиц (одна 1 на входе 2), то на выходе появляется сигнал 0.

31. Еще раз нажимаем на клавишу Step. В результате получаем картинку, показанную на рис.17.

Проверяем полученный результат по таблице истинности (табл.5): действительно, если единиц на входах (две 1 на входах 1 и 3) больше, чем нулей (один 0 на входе 2), то на выходе появляется сигнал 1.

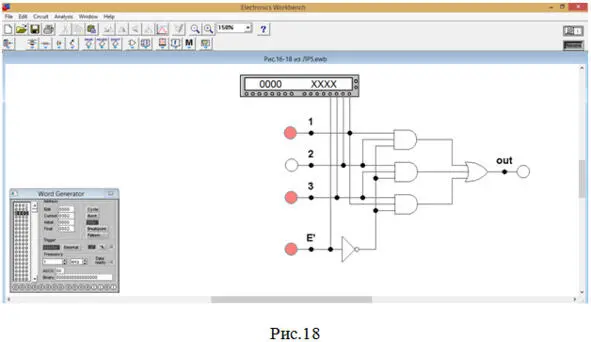

32. В третий раз нажимаем на клавишу Step. В результате получаем картинку, показанную на рис.18.

Здесь хорошо видно, что при наличии на входе Есигнала 1 он не дает возможности работать мажоритарному элементу: при любых сигналах на входах 1—3 на выходе будет сохраняться сигнал 0.

Предварительное задание

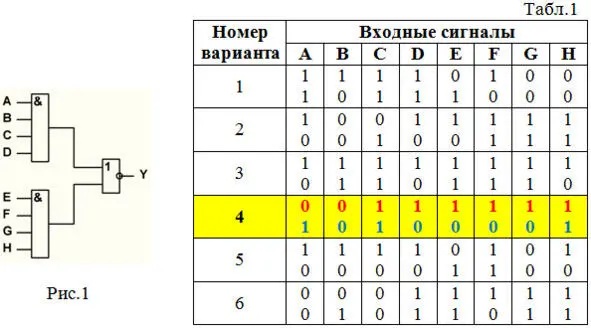

1. Начертить в отчете структуру микросхемы КР1533ЛР4 (рис.1).

2. Указать значения сигналов на входах и выходах всех элементов данной микросхемы для двух комбинаций входных сигналов (первая – карандашом, вторая – ручкой), заданных для каждого варианта в табл.1.

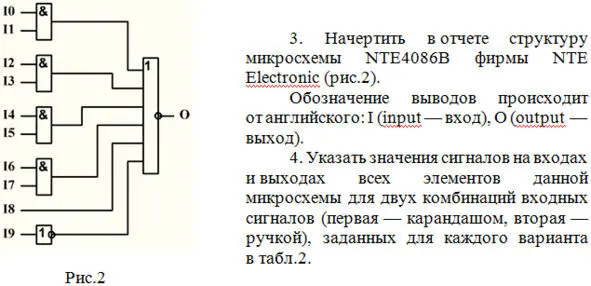

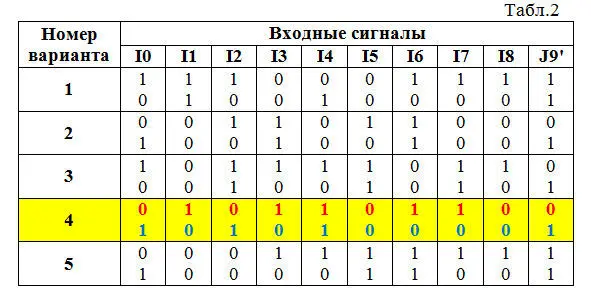

Порядок выполнения работы

1. Запустить программу исследования работы элементов и устройств электроники и микроэлектроники «Elektroniks Workbehch».

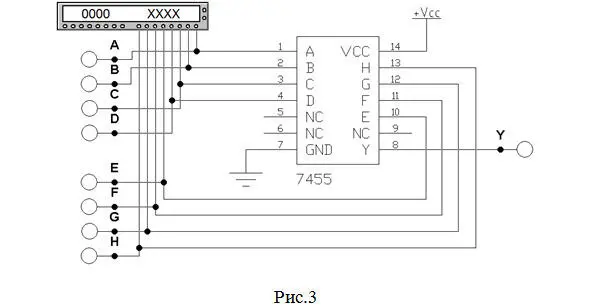

2. Собрать схему (рис.3) для исследования работы микросхемы SN74LS55 фирмы Texas Instruments Inc. (российский аналог – микросхема КР1533ЛР4).

3. Показать работу микросхемы для двух указанных в предварительном задании комбинаций входных сигналов. Убедиться, что элемент работает в соответствии с выполненным заданием. Результат показать преподавателю.

4. Собрать схему (рис.4) для исследования работы микросхемы NTE4086B фирмы NTE Electronics (российских аналогов не обнаружено).

5. Показать работу микросхемы для двух указанных в предварительном задании комбинаций входных сигналов. Убедиться, что элемент работает в соответствии с выполненным заданием. Результат показать преподавателю.

ВЫПОЛНЕНИЕ РАБОТЫ

Предположим для примера, что мы сидим за компьютером №4.

Выполнение предварительного задания

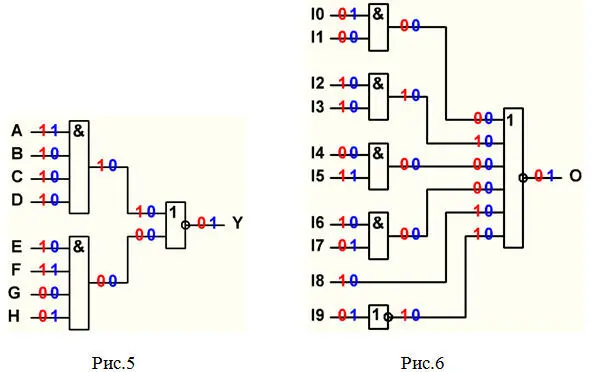

1. Чертим в отчете структуру микросхемы КР1533ЛР4 (рис.5).

2. Укажем значения сигналов на входах и выходах всех элементов данной микросхемы (рис.5) для двух комбинаций входных сигналов (первая – красным цветом, вторая – синим): 00111111 и 10100001, заданных в табл.1.
