М. Нсанов - Сборник лабораторных работ по цифровым устройствам. Для колледжей

3. Чертим в отчете структуру микросхемы NTE4086B фирмы NTE Electronic (рис.6).

4. Укажем значения сигналов на входах и выходах всех элементов данной микросхемы (рис.6) для двух комбинаций входных сигналов (первая – карандашом, вторая – ручкой): 0101101100 и 1010100001, заданных в табл.2.

Выполнение лабораторной работы

1. Запускаем программу исследования работы элементов и устройств электроники и микроэлектроники «Elektroniks Workbehch».

2. Собираем схему (рис.3) для исследования работы микросхемы SN74LS55 фирмы Texas Instruments Inc. (российский аналог – микросхема КР1533ЛР4).

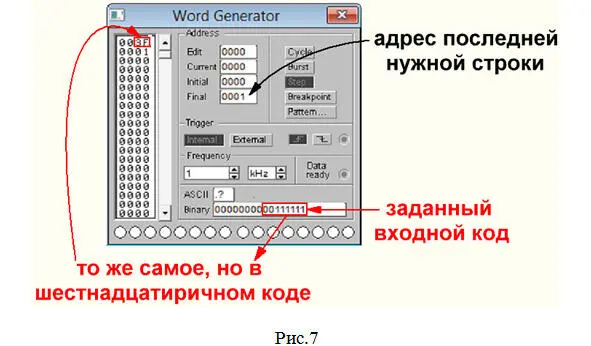

3. Разворачиваем панель генератора сигналов (рис.7).

4. По заданию нужно показать работу микросхемы для двух комбинаций входных сигналов (двух кодов), поэтому в левой колонке генератора сигналов используем 2 строки с адресами 0000 и 0001.Следовательно, последний нужный адрес 0001 указываем в окошке Final(рис.7).

5. Устанавливаем курсор на первую строку левой колонки (рис.7).

6. В окошке Binaryпечатаем (рис.7) 8 входных сигналов первого кода: 0011 1111 (0011 2 = 3 16, 1111 2= F 16,).

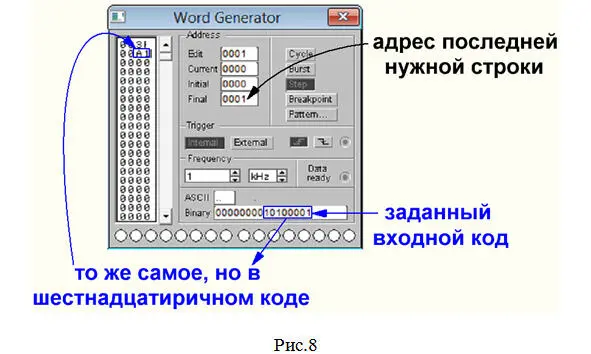

7. Устанавливаем курсор на вторую строку левой колонки (рис.8).

8. В окошке Binaryпечатаем (рис.8) 8 входных сигналов второго кода: 1010 0001 (1010 2 = A 16), 0001 2= 1 16).

9. Нажимаем на клавишу Stepи получаем картинку, показанную на рис.9. Сверяем полученные результаты с выполненным красным цветом предварительным заданием на рис.5 и делаем вывод: в данном случае все работает правильно.

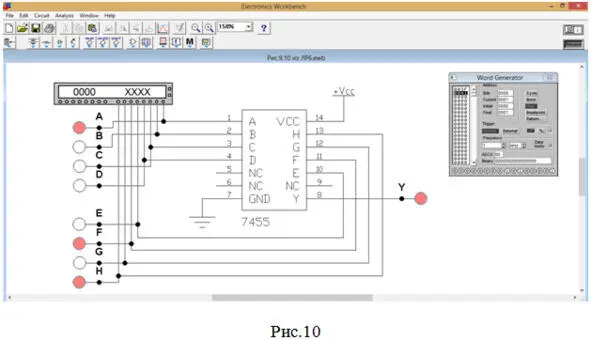

10. Еще раз нажимаем на клавишу Step. В результате получаем картинку, показанную на рис.10. Сверяем полученные результаты с выполненным красным цветом предварительным задание на рис.5 и делаем вывод: в данном случае все тоже работает правильно.

11. Собираем схему (рис.4) для исследования работы микросхемы NTE4086B фирмы NTE Electronics (российских аналогов не обнаружено).

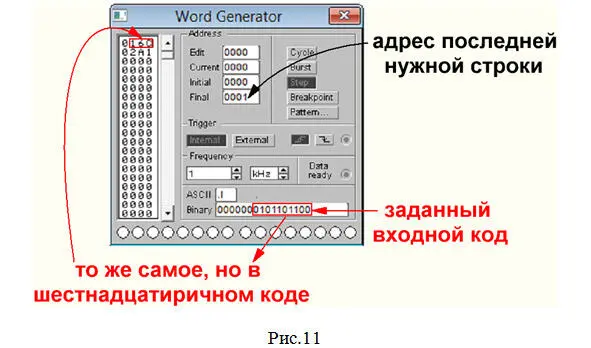

12. Разворачиваем панель генератора сигналов (рис.11).

13. По заданию нужно показать работу микросхемы для двух комбинаций входных сигналов (двух кодов), поэтому в левой колонке генератора сигналов используем 2 строки с адресами 0000 и 0001. Следовательно, последний нужный адрес 0001 указываем в окошке Final(рис.11).

14. Устанавливаем курсор на первую строку левой колонки (рис.11).

15. В окошке Binaryпечатаем (рис.11) 10 входных сигналов первого кода: 01 0110 1100 (01 2 = 0001 2 = 1 16, 0110 2 = 6 16, 1100 2 = С 16).

16. Устанавливаем курсор на вторую строку левой колонки (рис.12).

17. В окошке Binaryпечатаем (рис.12) 10 входных сигналов второго кода: 10 1010 0001 (10 2 = 0010 2 = 2 16, 1010 2 = A 16, 0001 2= 1 16).

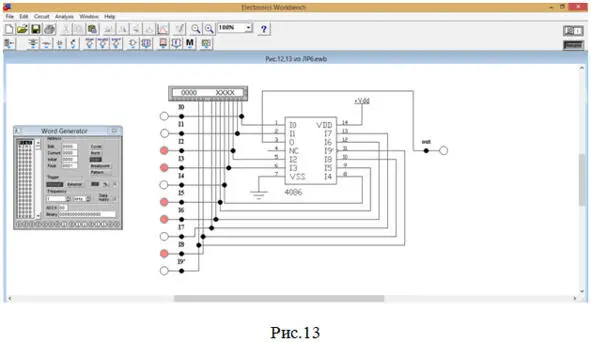

18. Нажимаем на клавишу Step. В результате получаем картинку, показанную на рис.13. Сверяем полученные результаты с выполненным красным цветом предварительным заданием на рис.6 и делаем вывод: в данном случае все работает правильно.

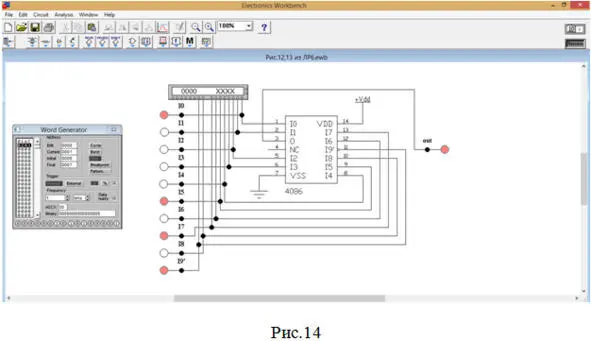

19. Еще раз нажимаем на клавишу Step. В результате получаем картинку, показанную на рис.14. Сверяем полученные результаты с выполненным красным цветом предварительным заданием на рис.6 и делаем вывод: в данном случае все тоже работает правильно.

Предварительное задание

Перед выполнением задания следует рассмотреть пример из §3.3 [Л1].

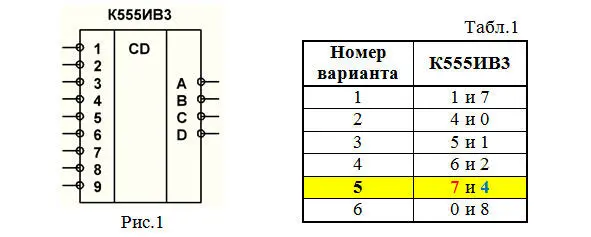

1. Начертить в отчете микросхему К555ИВ3 (рис.1).

2. Указать карандашом (для одного задания) и рядом ручкой (для другого задания) значения сигналов на всех входах и выходах этой микросхемы, если она выполняет кодирование десятичных цифр, указанных для каждого варианта в табл.1.

Порядок выполнения работы

1. Запустить программу исследования работы элементов и устройств электроники и микроэлектроники «Elektroniks Workbehch».

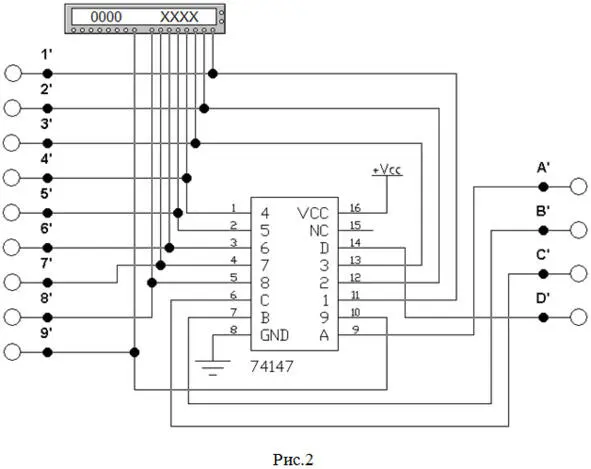

2. Собрать схему (рис.2) для исследования микросхемы шифратора SN74LS147N фирмы «Texas Instruments Inc.» (российский аналог – микросхема К555ИВ3).

Примечания:

– Авторы программы Electronics Workbenchиспользуют второй (не очень распространенный) вариант обозначения инвертирования: апостроф около обозначения вывода (например, 8′или B′)вместо черточки над обозначением. К сожалению, авторы программы Electronics Workbenchдалеко не везде придерживаются стандарта и своих же правил обозначений. Поэтому рекомендуем ориентироваться на обозначения выводов, которые ставит автор данного Сборника: где выводы инверсные, то их обозначения будут с апострофом.

– Здесь и во многих других местах программы Electronics Workbenchизображение микросхем приведено с ошибками. Согласно «западному» стандарту около инверсного вывода положено чертить кружок. Микросхема SN74LS147N, которая используется в данной работе, имеет все выводы инверсные, как и микросхема К555ИВ3 (рис.1). Поэтому любой вывод микросхемы SN74LS147N должен выглядеть, как, например, входы G2A и G2B в микросхеме SN74АLS138 лабораторной работы 11.

3. Настроить генератор сигналов для кодирования двух цифр своего варианта, указанных в табл.1.

4. Нажать на клавишу Step. Проверить по индикаторам правильность кодирования первой цифры из предварительного задания к данной лабораторной работе.
