Короб грохота изготовляется из двух высоких боковин 1 толщиной 12 мм с накладными листами в местах крепления вибратора 2, поперечных связей швеллерного профиля, подситных рам и защитных листов, предохраняющих боковин от истирания. Короб имеет одну просеивающую поверхность 3 из двух карт, закрепленных в коробе болтами. В середине короба часть просеивающей поверхности отверстий не имеет. Под этой частью расположен вибратор, и благодаря отсутствию отверстий он не подвергается абразивному износу. Просеивающая поверхность представляет собой листовое решето толщиной 25 мм с квадратными отверстиями. Для предохранения от интенсивного износа на лист наварены продольные брусья сечением 40×40 мм, которые по мере износа заменяются.

Конструкция короба предусматривает возможность установки колосниковой просеивающей поверхности из отдельных секций, устанавливаемых каскадом. При этом щель расширяется к концу секции.

По принципу действия самобалансный грохот является инерционным, но благодаря особому вибратору обладает преимуществом резонансного грохота – горизонтальным расположением просеивающей поверхности. Самобалансный грохот имеет преимущества как инерционных (простота конструкции и отсутствие необходимости в периодической настройке), так и резонансных (удобство компоновки, пригодность для процессов обезвоживания) грохотов. Угол подбрасывания материала у этого грохота больше, чем у резонансного, что обеспечивает более эффективное отделение воды. Самобалансный грохот передает на опору меньшие динамические нагрузки, чем резонансный.

Промышленностью выпускается три типоразмера самобалансных грохотов: ГСЛ42, ГСЛ62 и ГСЛ72.

Грохоты типа ГСЛ предназначены для мокрой классификации углей, антрацитов и горючих сланцев, обезвоживания продуктов обогащения, отделения шлама, отмывки утяжелителя.

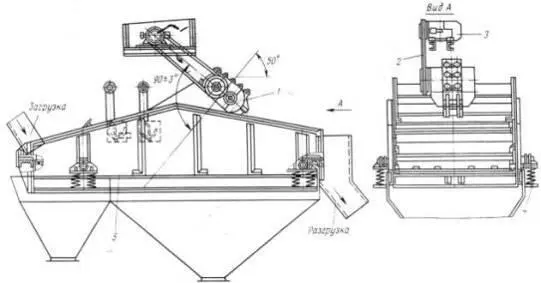

Самобалансный грохот ГСЛ62 (рис. 2.18) состоит из короба 5 с просеивающими поверхностями, инерционного вибратора 1, пружинных опор или подвесок 4, электродвигателя 3 и клиноременной передачи 2.

Рис. 2.18. Грохот ГСЛ62

В отличие от инерционного наклонного грохота здесь применяется самобалансный вибратор, в корпусе которого на параллельных валах размещены два цилиндрических зубчатых колеса и одинаковые дебалансы. Колеса имеют равное число зубьев, благодаря чему валы вращаются с одной угловой скоростью в противоположные стороны. Дебалансы расположены по отношению друг к другу так, что при вращении валов результирующая их центробежных сил изменяется по синусоиде и всегда действует по оси, проходящей через центр тяжести короба, вызывая его колебания.

Короб движется практически поступательно: все его точки колеблются в вертикальных плоскостях, перпендикулярных осям валов вибратора, по прямолинейным траекториям под углом к плоскости просеивающей поверхности. При этом материал, находящийся на просеивающей поверхности, подбрасывается и просеивается.

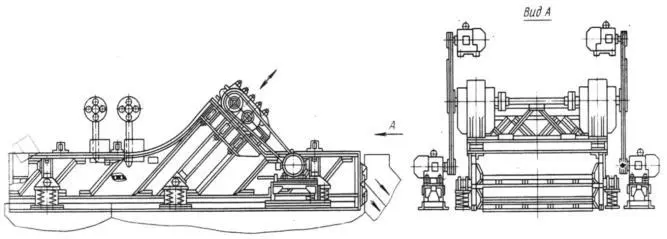

Конструкция грохота ГСЛ72 (рис. 2.19) в основном не отличается от конструкции грохотов ГСЛ42 и ГСЛ62. Разница лишь в том, что в связи с большими размерами он имеет шесть пружинных опор и два спаренных самобалансных вибратора, установленных на специальных площадках над боковинами короба. Вибраторы приводятся в действие соответственно двумя электродвигателями, помещенными на отдельных рамах.

Рис. 2.19. Грохот ГСЛ72

Самобалансные вибраторы грохота такие, как и у грохотов ГСЛ42 и ГСЛ62, соединены между собой промежуточным валом с муфтами.

Грохот ГСЛ72 выпускается только в опорном исполнении.

На базе грохотов ГСЛ42, ГСЛ62 и ГСЛ72 с использованием их основных узлов и элементов созданы грохоты ГСЛ82 и ГСЛ91 с полезной площадью просеивающей поверхности, соответственно, 21 м 2и 33,2 м 2.

Грохоты типа ГРЛ и ГРД предназначены для подготовительной и окончательной сухой и мокрой классификации углей, обезвоживания продуктов обогащения, отделения циркуляционной суспензии, обесшламливания, отмывки утяжелителя. В зависимости от назначения грохот комплектуется просеивающей поверхностью соответствующей конструкции с отверстиями необходимых размеров и формы.

По принципу действия и конструкции грохоты представляют собой двухмассные динамические колебательные системы с упругими связями между массами и эффективной виброизоляцией. Нелинейная характеристика жесткости упругих связей благодаря применению резиновых буферов на 30 % повышает ускорение короба (и просеивающей поверхности) по сравнению с качающимися грохотами. При одинаковом с качающимися грохотами характере колебаний короба интенсивность грохочения у резонансных выше благодаря как нелинейности упругих связей, так и большей частоте колебаний. Работа в режиме, близком к резонансному, обеспечивает возможность колебаний коробов больших размера и массы при минимальных затратах энергии и минимальных нагрузках на детали привода. Эти грохоты наиболее производительны и универсальны по назначению. Однако им присущи недостатки, основные из которых – сравнительная сложность в эксплуатации и большая масса.

Промышленностью выпускаются два типа резонансных грохотов – ГРЛ и ГРД. Принципиальные конструктивные схемы этих грохотов различны. ГРЛ – грохот резонансный легкого типа с одним коробом и уравновешивающей подвижной рамой. ГРД – грохот резонансный двухкоробный без уравновешивающей рамы.

Грохот ГРЛ (рис. 2.20) представляет собой колебательную систему двух масс (короба 4 с просеивающими поверхностями и подвижной рамы 1), связанных между собой системой упругих связей: плоскими рессорами 5, пружинными опорами 6, буферами 7, укрепленными как на коробе, так и на раме. Рама установлена на амортизаторах 8. При наклонном расположении грохота применяются поддерживающие пружины 9. Привод 2 кривошипно-шатунного типа установлен на раме с загрузочной стороны короба. Вал приводится во вращение от электродвигателя 10 посредством клиноременной передачи 11. Шатун привода с помощью резиновых элементов 3 упруго соединяется с коробом, благодаря чему привод не нагружается большими инерционными силами движущихся масс и большие пусковые нагрузки устраняются. Буфера установлены с зазором суммарной амплитуды колебаний короба и рамы. Это определяет нелинейный характер упругих связей между коробом и рамой. Плоские рессоры обеспечивают направленные колебания короба и рамы под углом α к плоскости просеивающей поверхности. Амортизаторы 8 и 9 обеспечивают возможность колебаний рамы и при этом передают на опору грохота динамические нагрузки, намного меньшие сил инерции подвижных частей грохота. Расположение центров тяжести короба и рамы на прямой АВ , параллельной осям буферов и перпендикулярной рессорам, позволяет осуществлять при колебаниях возвратно-поступательное движение короба и рамы.
