Кривошипно-шатунный привод сообщает подвижной раме и установленным на ней очистителям возвратно-поступа-тельное движение. При этом очистители, проходя через струны, очищают их. Расстояние между очистителями 175 мм, а длина их хода – 200 мм. Использование для изготовления просеивающей поверхности струн круглого профиля позволило значительно упростить конструкцию очистителей, применив съемные пластины из износостойкого полимерного материала, что обеспечит снижение установочной мощности привода грохота и повышение ресурса струн и очистителей из-за уменьшения сил трения между ними.
Результаты экспериментальных исследований процесса грохочения в тонком быстродвижущемся слое, проведенные в ГП «Укрнииуглеобогащение», а также технологические показатели работы крутонаклонных струнных грохотов, накопленные за время их эксплуатации в различных условиях на обогатительных фабриках, перерабатывающих энергетические угли и антрациты, дают основание считать, что эти грохоты способны удовлетворительно отсевать класс (0–6) мм из рядовых углей с производительностью до 350 т/ч и влажностью отсеянного класса до 9 %. При этом извлечение этого класса в подрешетный продукт составляет 40–65 %, а потери зерен угля крупнее 6 мм в отсевах не превышают 5 %.
К грохотам с неподвижным рабочим органом относятся скребковый грохот, разработанный ГП «Укрнииуглеобогащение» совместно с ЦОФ «Киселевская» (Украина), изображенный на рис. 2.4.

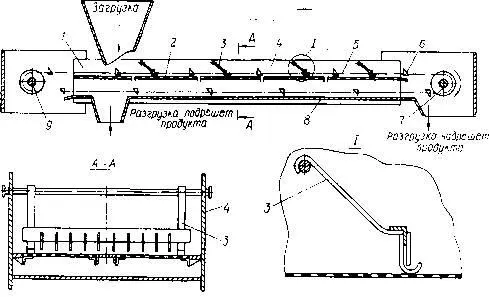

Рис. 2.4. Грохот скребковый:
1 – став коробчатый; 2 – просеивающая поверхность; 3 – рыхлители, 4 – боковина става; 5 – цепь тяговая; 6 – скребки; 7 – секция приводная, 8 – днища; 9 – секция натяжная
Грохот предназначен для предварительного отсева мелких классов из влажных рядовых углей и антрацитов по ходу их транспортирования к аппаратам последующих технологических операций.
Просеивающая поверхность грохота формируется из отдельных секций щелевых сеток, жестко установленных в коробчатом ставе под верхней ветвью тяговой цепи. Ширина щелей сеток находится в пределах 3–6 мм в зависимости от граничной крупности разделения. Рыхлители выполнены в виде грабель, верхний конец которых шарнирно крепится к боковинам става, а нижний опирается на просеивающую поверхность.
Посредством скребков исходный рядовой уголь перемещается по щелевой просеивающей поверхности, при этом происходит отсев мелких классов. При контакте зерен угля с зубьями рыхлителей происходит разрушение слипшихся комков, перемешивание и разрыхление потока угля, что интенсифицирует процесс грохочения. Отсеянный подрешетный продукт транспортируется скребками по днищу под нижней ветвью тяговой цепи к разгрузочному проему.
Испытания скребкового грохота в промышленных условиях ЦОФ «Киселевская» показали, что его просеивающая поверхность практически не подвержена залипанию влажными углями. Ее очистка обеспечивается зернами угля с остроугольными выступами, заходящими в конически расширяющиеся щели просеивающей поверхности при транспортировании скребками.
Нагрузка по исходному питанию во время испытаний изменялась от 120 до 320 т/ч. При ширине щели просеивающей поверхности 4 мм граничная крупность разделения составила 6 мм. В исходном рядовом антраците содержание отсеваемого класса (0–6) мм было в пределах 42–54 %, а величина влажности колебалась от 6,8 до 10,1 %. При таких условиях извлечение в подрешетный продукт класса (0–6) мм составляло 43,7-83,2 %, а содержание в отсеве зерен крупные 6 мм не превышало 8,5-11,7 %.
Эти результаты имели место при длине просеивающей поверхности грохота 20,5 м и ширине 1,4 м.
По сравнению с серийно выпускаемыми вибрационными грохотами типа ГИЛ, работающими в аналогичных условиях, на операции сухого подготовительного грохочения грохот скребковый имеет следующие преимущества: просеивающая поверхность практически не залипает, возможен рассев рядовых каменных углей и антрацитов с влажностью класса (0–6) мм до 10 %, отсутствие вибраций, конструкция проста и надежна, высота приемлема для углеобогатительных фабрик, в одной машине совмещены просеивающие и транспортные функции, удобна компоновка в схеме цепи аппаратов предприятий.
Недостатком грохота скребкового является использование в его конструкции дорогостоящей щелевой сетки из легированной стали с малым живым сечением.
Отсутствие вибраций позволяет применять в качестве просеивающей поверхности сварные колосниковые сита или резинометаллические сита с упругой заделкой колосников из износостойкого металла.
Грохот скребковый рекомендуется для работы на операции предварительного отсева мелких классов из грузопотоков рядовых углей повышенной влажности мощностью до 300 т/ч по граничной крупности разделения 6–8 мм. При влажности класса (0–6) мм в исходном питании до 8 % возможно его применение на операции сухого подготовительного грохочения.
2.4. Грохоты валковые
Эти грохоты используются, как правило, для предварительного грохочения с целью выделения продукта меньше 50-150 мм из грузопотока крупнокускового материала с верхним пределом крупности до 500 мм.
На буроугольных брикетных фабриках валковые грохоты со щелью 5–6 мм применяются на операции подготовительного грохочения.
Валковые грохоты состоят из ряда параллельных валков, установленных на наклонной раме и вращающихся в направлении движения материала. На валки насажены или отлиты заодно с ними диски. Форма дисков может быть круглой или фигурной, например, в виде «сферического» треугольника, стороны которого описаны дугами окружности. Круглые диски могут быть установлены центрично или эксцентрично.
Валки образуют просеивающую поверхность с отверстиями, форма и размеры которых определяются расстоянием между валками и формой дисков.

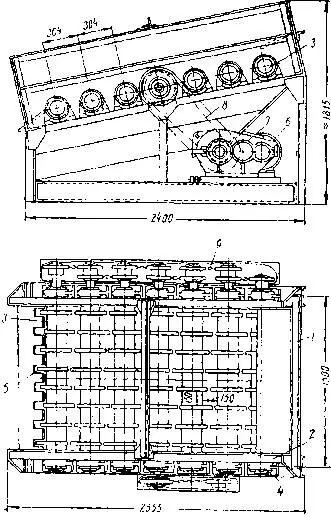

Рис. 2.5. Общий вид валкового грохота с эксцентричными дисками
На рис. 2.5 изображен общий вид валкового грохота с эксцентричными дисками. Грохот состоит из рамы 1, короба 2, семи валков 3, вращающихся в подшипниках качения 4, и привода. На валках эксцентрично насажены круглые диски 5. Электродвигатель 6 через упругую муфту, редуктор 7 и цепную передачу 8 приводит во вращение средний валок, от которого через короткие цепные передачи 9, расположенные по одну сторону короба, приводятся во вращение остальные валки.
Перемещение угля вдоль грохота осуществляется эксцентрично расположенными дисками, которые насажены на валках со смещением в 90 о. Этим достигается энергичное разрыхление угля на грохоте и повышается эффективность грохочения. Цепная звездочка приводного вала имеет предохранительное устройство в виде шпильки, которая срезается при перегрузке грохота (например, при заклинивании валков).
