Значения величин p и N для различных отношений d / l приведены в табл. 1.10, по данным которой построен график (рис. 1.21). Из графика видно, что небольшое увеличение диаметра частицы сверх 0,75 l вызывает значительное возрастание числа отверстий для прохождения частицы сквозь сито.

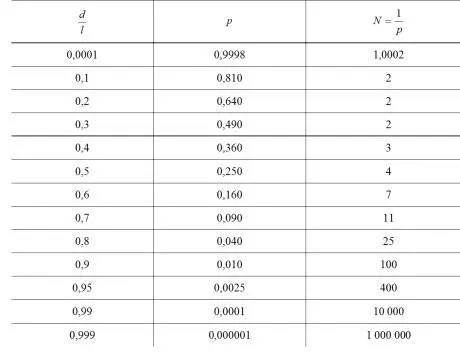

Таблица 1.10

Вероятность прохождения зерна через отверстие в зависимости от его относительного размера

Следовательно, теория вероятностей подтверждает принятое практикой деление частиц на «легкие» (d<0,75l) и «трудные» (d>0,75l) .

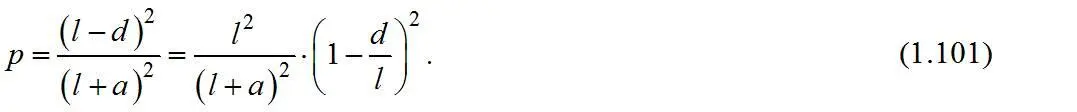

Если учесть толщину проволок сита (рис. 1.20, б ), то, рассуждая аналогично предыдущему, получим следующее выражение для вероятности прохождения частицы сквозь сито:

Первый член этого выражения – коэффициент живого сечения сита. Отсюда видно, что вероятность прохождения частицы прямо пропорциональна живому сечению сита.

На основе рассмотренного определения вероятности прохождения частиц сквозь сито можно установить эффективность грохочения частиц диаметром x=d / l (весьма узкого класса).

Согласно формуле (1.101) имеем

где L – коэффициент живого сечения сита в долях единицы.

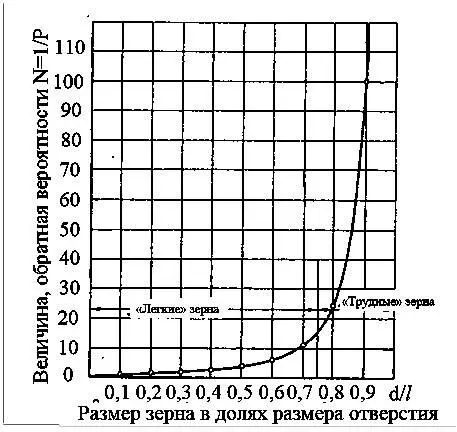

Рис. 1.21. Вероятность прохождения частицы сквозь сито в зависимости от относительного его размера

Число отверстий N , которое надо встретить частицам, составляющим рассматриваемый узкий класс, для полного прохождения сквозь сито, равно

Встреча с этим числом отверстий обеспечивается при определенной продолжительности грохочения t . Если время грохочения t 1 меньше t , то частицы просеваемого узкого класса встретят число отверстий N 1 , меньшее N , и пройдут сквозь сито не полностью. Извлечение этого узкого класса в подрешетный продукт (эффективность грохочения по данному классу)

где C – постоянный для данного грохота коэффициент пропорциональности.

Для приближенных подсчетов можно пользоваться эмпирической формулой

где a – параметр, являющийся некоторой функцией времени грохочения.

В практике грохочения сыпучих материалов применяются грохоты различных конструкций. Детальная их классификация по общим конструктивным признакам, по характеру движения просеивающей поверхности и ее элементов или по типу приводного механизма, обеспечивающего характер движения, получается громоздкой и затруднительной.

Поэтому для систематизированного описания грохотов предлагается ограничиться подразделением их на следующие группы:

– неподвижные (группа I);

– валковые (группа II);

– барабанные (группа III);

– плоские качающиеся (группа IV);

– полувибрационные (группа V);

– вибрационные с круговыми и прямолинейными колебаниями (групп VI);

– гидрогрохоты (группа VII);

– гидромеханические грохоты (группа VIII);

– грохоты с упруго-деформирующей поверхностью (группа IХ);

– специальные (группа Х).

Условно различные типы серийно выпускаемых грохотов обозначают буквами и цифрами.

Начальная буква Г обозначает тип машины – грохот; следующая (или следующие) обозначают исполнение грохота по принципу действия:

Г – гидрогрохот, И – инерционные с круговыми или близкими к ним колебаниями, С – самобалансный с прямолинейными колебаниями, ИС – самобалансный с колебаниями близкими к прямолинейным, Р – резонансный, К – качающийся; предпоследняя буква может обозначать исполнение грохота по принципу геометрии просеивающей поверхности; Ц – цилиндрический, Б – барабанный, В – валковый, К – конический, Д – двухкоробковый; последняя буква обозначает исполнение грохота в зависимости от насыпной плотности грохотимого материала: Л – легкий тип, С – средний, Т – тяжелый.

Первая цифра в условном обозначении показывает ширину просеивающей поверхности: 2-1000 мм, 3-1250 мм, 4-1500 мм, 5-1750 мм, 6-2000 мм, 7-2500 мм, 8-3000 мм, 9-3500 мм, 10-4000 мм, вторая – число ярусов (дек) сит.

Обозначение грохота может заканчивается буквенным или цифровым индексом его модификации, например, абривиатура ГИЛ-43 означает, что это грохот инерционный легкого типа с шириною рабочей поверхности 1500 мм с тремя ярусами просеивающей поверхности.

В настоящее время в Украине фирмы, изготавливающие различные типы грохотов, в т. ч. и специальной конструкции, дают им свои обозначения, отличные от общепринятых.

Грохота выпускаются с укрытием (для сухого способа грохочения) и без укрытия (для мокрого способа грохочения).

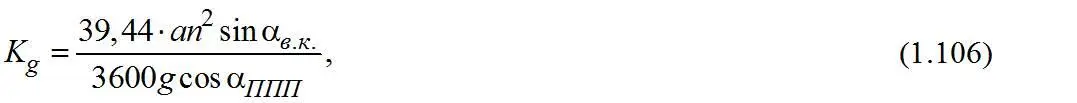

Вибрационные грохоты характеризуются коэффициентом динамичности

где a – амплитуда колебаний, м; n – число оборотов в мин.; α в.к. – угол наклона направления колебаний вибраций, град.; α ППП – угол наклона подвижной просеивающей поверхности к горизонту, град.; g – ускорение свободного падения (9,81 м/с 2).

Нами рассматривается классификация грохотов по их назначению, т. е. для:

– сухого грохочения угля;

– мокрого виброгрохочения угля;

– гидрогрохочения угля;

– гидромеханического грохочения угля;

– гидравлического грохочения мелкого угля;

– мокрого виброгрохочения угольного шлама.

Просеивающие поверхности, применяемые в качестве рабочих поверхностей на грохотах для разделения зернистых материалов по крупности, отличаются друг от друга по материалу, из которого они изготавливаются, по способу изготовления, по назначению и по форме отверстий.

Для изготовления просеивающих поверхностей применяются в основном следующие материалы:

– специализированные стали различных марок;

– резина и полиуретаны;

– капросталь, лавсан и другие полимеры.

По способу изготовления просеивающие поверхности различаются на:
