Из недостатков этой схемы следует отметить неудобства в наблюдении за состоянием нижних сит, затруднения в их замене и скученность разгрузки классов в одном конце грохота. Расположение сит по схеме рис. 1.17, б позволяет рассредоточить места вывода классов. При таком расположении также несколько увеличивается эффективность грохочения на нижнем сите, так как наличие поддона под верхним ситом позволяет направить материал в начало нижнего сита.

При грохочении от мелкого класса к крупному сита располагают последовательно в порядке возрастания величины их отверстий (рис. 1.17, в ). Достоинства такой последовательности выделения классов заключаются в удобстве смены сит и наблюдения за их состоянием. Помимо того, разгрузка классов рассредоточена по всей длине сит. Недостатки этой схемы, однако, весьма существенны.

1. Быстрый износ сит и пониженная эффективность грохочения, так как вся масса материала загружается на сито с самыми мелкими отверстиями.

2. Возможность крошения крупных кусков хрупкого материала.

При комбинированной схеме выделения классов сита располагаются частично от крупного к мелкому и частично – от мелкого к крупному (рис. 1.17, г ).

В практике чаще применяются схемы выделения классов от крупного к мелкому и комбинированные. При необходимости выделения сухого отсева из рядового угля перед его обогащением применяется схема выделения классов от мелкого к крупному.

На рис. 1.18 приведена схема грохочения и обозначение продуктов.

Рис. 1.18. Схема грохочения

Рассмотрим баланс материала при грохочении

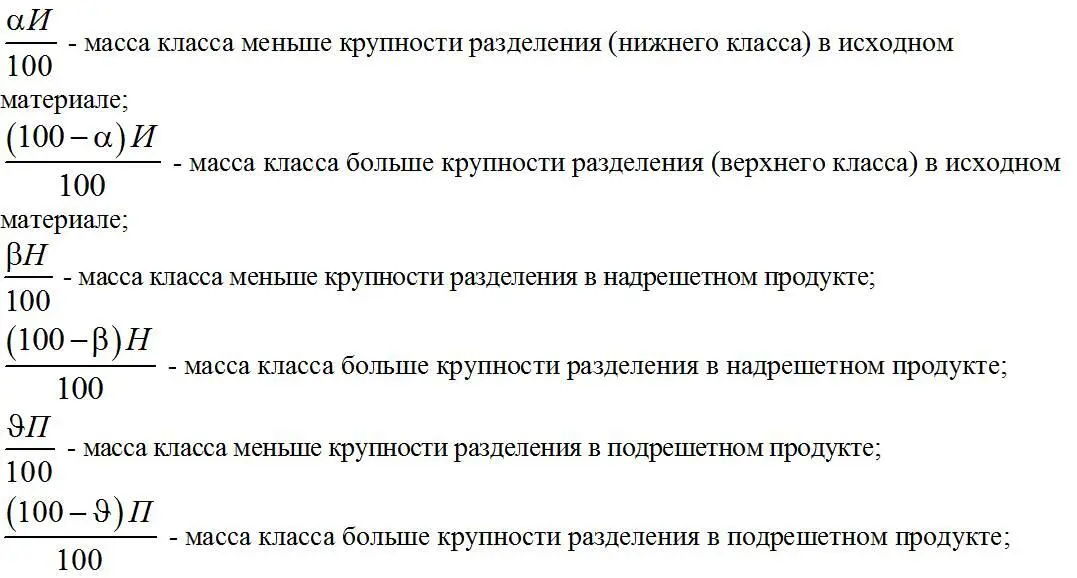

Также имеем

И, Н, П – масса, соответственно, исходного, надрешетного и подрешетного продуктов;

α, β, ϴ – содержание класса меньше крупности разделения, соответственно, в исходном, надрешетном и подрешетном продуктах, %.

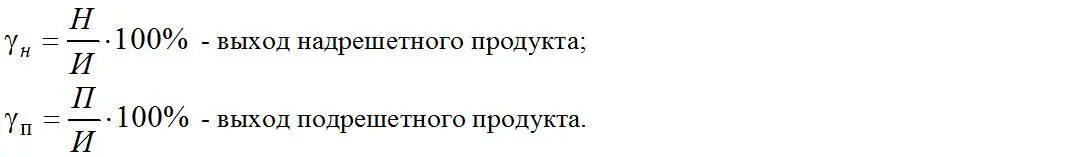

Выходом продукта называется отношение его массы к массе исходного продукта (выраженное в процентах). Тогда

Баланс продуктов по выходу

Баланс продуктов по классу меньше крупности разделения

или, разделив на массу исходного продукта,

Пользуясь определением выхода, получим

Баланс продуктов по классу больше крупности разделения

или, разделив на массу исходного продукта,

Пользуясь определением выхода, получим

Извлечением называется отношение массы класса заданной крупности находящегося в продукте разделения к массе этого класса, содержащегося в исходном материале, выраженное в процентах.

Извлечение класса меньше крупности разделения в подрешетный продукт

Подставляя в выражение (1.79) значение γ н из выражения (1.78) и преобразуя относительно γ п , получим

Подставляя γ п из (1.82) в выражение (1.81) окончательно получим

Извлечение класса меньше крупности разделения в надрешетный продукт

Подставляя в выражение (1.79) значение γ п из выражения (1.78) и преобразуя относительно γ н , получим

Подставляя γ н из (1.85) в выражение (1.84) окончательно получим

Извлечение класса больше крупности разделения в надрешетный продукт

или, используя выражение (1.85)

Извлечение класса больше крупности разделения в подрешетный продукт

или, используя выражение (1.82)

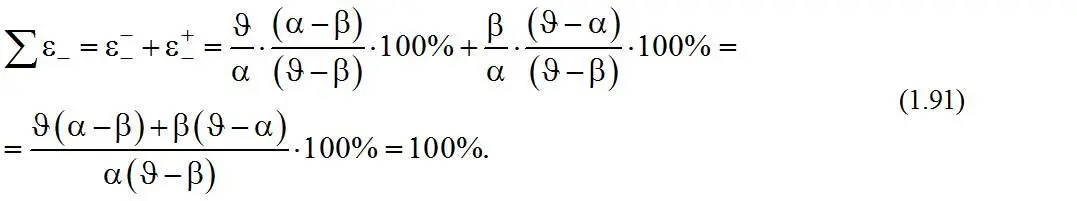

Баланс класса меньше крупности разделения по извлечению

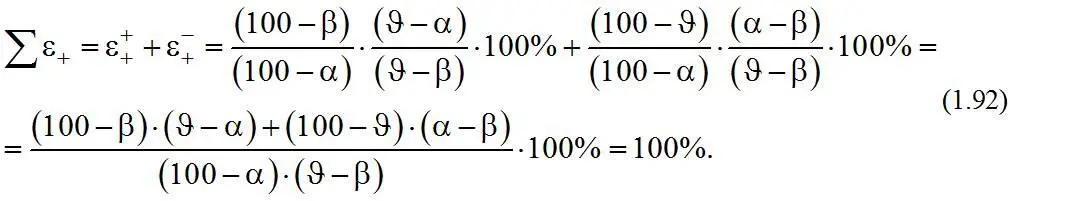

Баланс класса больше крупности разделения по извлечению

Для количественной оценки полноты отделения мелкого материала от крупного при грохочении введено понятие эффективности грохочения.

Эффективностью грохочения называется выраженное в процентах или в долях единицы отношение массы подрешетного продукта к массе нижнего класса в исходном материале.

При отсутствии в подрешетном продукте классов больше крупности разделения, т. е. ϴ=100 %, выражение (1.93) приобретает следующий вид
