Александр Полулях - Грохочение угля

Рассматривая грохочение как операцию разделения на два продукта, для оценки процесса используют критерии эффективности грохочения (которые ошибочно называют также эффективностью грохочения).

В основу этих критериев положено извлечение соответствующих классов в соответствующие продукты.

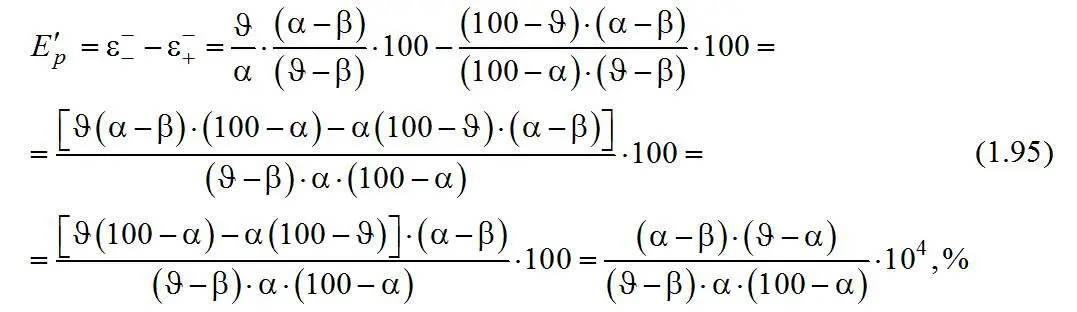

Критерий эффективности грохочения по извлечению классов в подрешетный продукт

При ϴ=100 %, выражение (1.95) преобразовывается в уравнение (1.94).

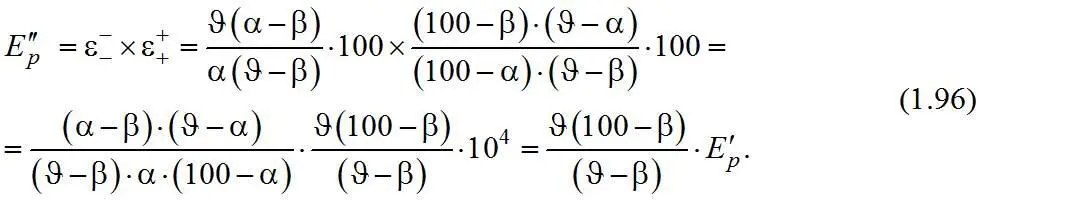

Критерий эффективности грохочения по извлечению соответствующих классов в соответствующие продукты

При ϴ=100 %, выражение (1.96) также преобразовывается в уравнение (1.94).

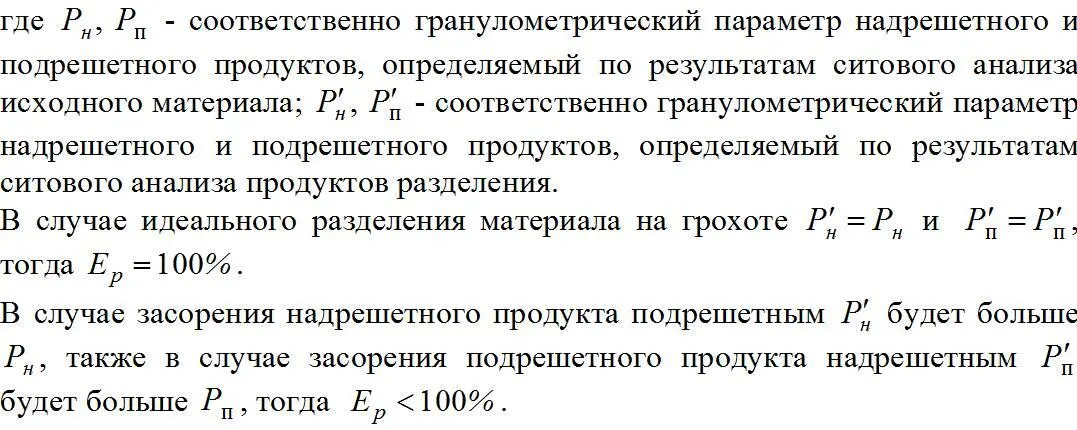

Критерий эффективности по гранпараметру продуктов разделения [9]

Эффективность грохочения и критерии эффективности грохочения определяются по гранулометрическому составу продуктов разделения.

Просеивание частиц нижнего класса сыпучего материала сквозь сито можно рассматривать состоящим из двух стадий:

1) частицы нижнего класса должны пройти сквозь слой частиц верхнего класса, чтобы достигнуть поверхности сита;

2) частицы нижнего класса должны пройти через отверстия сита.

Осуществлению обеих стадий помогает соответствующий характер движения короба грохота, приводящий слой частиц на сите в разрыхленное состояние и освобождающий сито от частиц, застрявших в его отверстиях.

При встряхивании короба в слое частиц, лежащем на сите, происходит их сегрегация (расслоение по крупности), причем наиболее крупные частицы оказываются в верхнем слое, а наиболее мелкие – на поверхности сита. Последние легко достигают поверхности сита и проходят через его отверстия. Но зерна, близкие по величине к размеру отверстий сита, с трудом проходят в промежутках между более крупными частицами нижнего слоя материала, лежащего на сите, а также и через отверстия сита.

Практика грохочения показала, что частицы, диаметр которых меньше, чем три четверти величины отверстий сита, легко проходят в промежутках между крупными частицами материала на сите и по достижении ими поверхности сита немедленно проваливаются через отверстия. Такие частицы, в отношении их грохотимости, называют «легкими». Частицы крупнее трех четвертей величины отверстий сита проходят с трудом в промежутках между крупными частицами и через отверстия сита. И эта трудность прохождения прогрессивно возрастает по мере приближения диаметра частиц к величине отверстий сита. Такие частицы называют «трудными» [5].

Частицы, диаметр которых больше полуторной величины отверстий сита, не оказывают существенного влияния на перемещение «легких» и «трудных» частиц к поверхности сита. Но нижний слой материала на сите, состоящий из частиц диаметром меньше полуторной величины отверстий сита, затрудняет проникновение к его поверхности близких к ним по величине «трудных» частиц. Кроме того, частицы, близкие по диаметру к величине отверстий сита, но больше их, легко застревают в отверстиях и «заслепляют» сито. Такие частицы, по размеру большие отверстий сита, но меньшие полуторной величины их, называют «затрудняющими».

Чем меньше в исходном материале «трудных» и «затрудняющих» частиц, тем легче его грохочение и тем выше, при прочих равных условиях, эффективность грохочения.

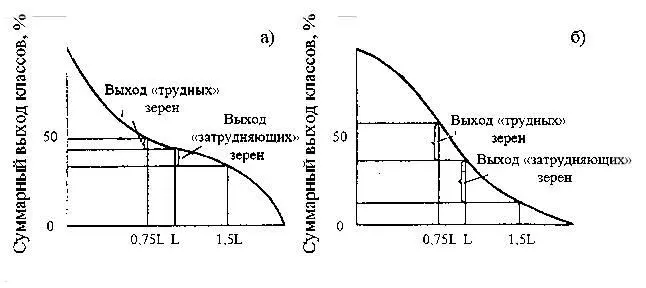

Характеристики крупности легко- и трудногрохотимого материалов на ситах с размером отверстий l показаны на рис. 1.19.

Эффективность грохочения по «трудным» частицам определяется по общей формуле (1.93), где α, β, ϴ – содержания «трудных» частиц соответственно в исходном материале, надрешетном и подрешетном продуктах.

Рис. 1.19. Характеристики крупности:

а – легкогрохотимого материала; б – трудногрохотимого материала

Рассмотрим условия прохождения отдельной частицы через отверстия сита. Вероятность р какого-либо события равна отношению числа случаев m , благоприятствующих наступлению данного события, к числу всех возможных случаев n , при которых данное событие может произойти. Причем все случаи должны быть равновозможными и несовместимыми. Следовательно, величина вероятности измеряется отношением

При m=0 имеем p=0 – невозможность, когда ни один случай не благоприятствует наступлению события, при m=n имеем p=1 – достоверность, когда каждый случай благоприятствует событию.

Величина N , обратная вероятности p , определяет вероятное число случаев, при котором данное событие может иметь место

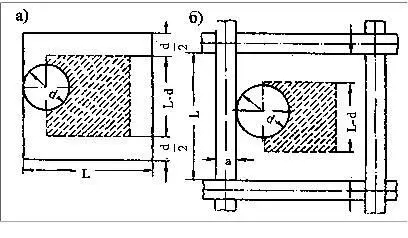

Предположим, что мы имеем сито из бесконечно тонкой проволоки с квадратными отверстиями величиной l . Допустим также, что шарообразные частицы диаметром d при грохочении падают перпендикулярно к плоскости сита. Будем считать, что зерна проходят через отверстия беспрепятственно, если не касаются проволоки, т. е. центр частицы при падении проектируется на заштрихованную площадь (l - d) 2 (рис. 1.20, а ).

Можно считать, что число случаев, благоприятствующих прохождению зерна через отверстие, пропорционально заштрихованной площади (l - d) 2 , а число всех возможных случаев падения частицы на отверстие пропорционального его площади l 2 . Вероятность прохождения зерна через отверстие определится отношением площадей

Тогда величина N , обратная вероятности p , определит вероятное число отверстий, которое необходимо встретить частице, чтобы в одно из них пройти сквозь сито.

Рис. 1.20. Схема прохождения частицы через отверстие сита
