– колосниковые;
– штампованные;
– проволочные плетенные;
– проволочные сварные;
– литые и прессованные;
– тканные.
По форме отверстий просеивающие поверхности различаются на сита с отверстиями:
– квадратными;
– прямоугольными;
– щелевыми;
– фигурными;
– специальной формы.
По назначению просеивающие поверхности предназначены для:
– предварительного грохочения;
– подготовительного грохочения;
– рассортировки материалов;
– грохочения шламовых продуктов;
– ультратонкого грохочения.
Нами рассматривается классификация просеивающих поверхностей по способам изготовления, материалу и назначению:
– штампованные сита (группа I);
– колосниковые наборные сита (группа II);
– плетенные проволочные сита (группа III);
– сварные проволочные сита (группа IV);
– прессованные и литые сита из резины и полиуретана (группа V);
– сита специальные (группа VI);
– технические ткани (группа VII);
– проволочные литые (группа VIII);
– декоративные сита, технические сетки и технические ткани (группа IX).
Глава 2. Грохоты для сухого грохочения угля
2.1. Грохоты неподвижные колосниковые
К этой группе относится грохот колосниковый неподвижный, изображенный на рис. 2.1.

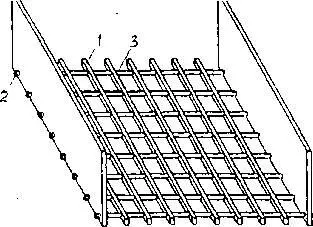

Рис. 2.1. Грохот колосниковый неподвижный:
1 – колосники; 2 – болт стяжной; 3 – трубка распорная
Грохот представляет собой решетку, собранную из колосников, устанавливаемых под углом к горизонту. Материал, загруженный на верхний конец решетки, движется по ней под действием силы тяжести. При этом мелкие классы проваливаются через щели решетки, а крупный класс перемещается к разгрузке грохота.
Грохоты этого типа применяются для крупного грохочения. Размер щели между колосниками от 25 до 100мм. Угол наклона решетки от 30 градусов и выше. Размеры и формы поперечных сечений колосников могут быть разнообразными в зависимости от условий проведения процесса грохочения и требований к его продуктам.
2.2. Грохоты неподвижные струнные
Неподвижные струнные грохоты (сита) применяются на операции сухого отсева в узлах подготовительного грохочения углей.
Неподвижный односитный наклонный грохот состоит из короба, в котором закреплена просеивающая поверхность из проволочных струн, поддона для сбора подрешетного продукта и металлического конуса, сообщающегося с аспирационной системой.
Техническая характеристика струнных грохотов определяется компоновкой оборудования в узлах подготовительного грохочения. Техническая характеристика неподвижного струнного грохота, установленного на ЦОФ «Червоноградская» [12]
Принцип работы струнного грохота. Исходный материал по разгонному желобу со скоростью до 3 м/с поступает на просеивающую поверхность, где под действием гравитационных сил происходит выделение из такого быстродвижущегося слоя зерен меньше 13мм в подрешетный продукт, который собирается в поддон и через отверстия в нем попадает на ленточный конвейер. Надрешетный продукт сходит с рабочей поверхности на ленточный конвейер рядового угля. Подрешетный продукт является сухим отсевом и направляется при необходимости в присадку к мелкому концентрату или, при соответствующей зольности, является самостоятельным товарным продуктом.
2.3. Грохоты неподвижные с принудительной очисткой сит
Одним из перспективных направлений повышения эффективности грохочения влажных углей является создание машин, рассев материалов в которых осуществляется в тонком быстродвижущемся слое. К ним относятся разработанные ГП «Укрнииуглеобогащение» стационарный крутонаклонный ленточно-струнный грохот с принудительной очисткой просеивающей поверхности (типа ГЛС) [12].
Грохочение сыпучих материалов в тонком быстродвижущемся слое характеризуется тем, что мелкие зерна отсеваемого класса практически мгновенно достигают отверстий сита, влажный материал в меньшей степени комкуется, создаются благоприятные условия для реализации эффекта отсева зерен, меньших по своим размерам, чем отверстия просеивающей поверхности, что дает возможность применять сита с повышенным живым сечением и менее склонных к залипанию.
Испытания и промышленная эксплуатация ленточно-струнных грохотов на углеобогатительных фабриках показали правильность выбранного направления интенсификации рассева углей повышенной влажности за счет самосортирования зерен грохотимого материала в быстронесущем тонком разрыхленном слое с одновременной непрерывной очисткой щелей просеивающей поверхности.

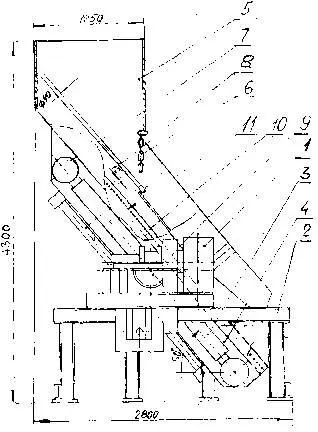

На рис. 2.2 изображен общий вид этого грохота. Его конструкция включает кривошипно-шатунный привод 1, раму грохота 2, раму подвижную 3, раму неподвижную 4, желоб загрузочный 5, устройство тормозное 6, ролик опорный 7, колосниковое верхнее сито 8, опору 9, очистители 10 и струнное сито 11.
Рядовой уголь крупностью до 300 мм подается на разгрузочное колосниковое сито с расходящейся по ходу движения материала щелью. Сито изготавливается из круглых стальных стержней диаметром 40 мм. Для снижения разрушительного воздействия крупных кусков материала над разгрузочным ситом устанавливается тормозное устройство, состоящее из резиновых брусьев квадратного профиля 40×40 мм и металлических цепей.
Подрешетный продукт разгрузочного сита, верхний предел крупности которого около 80 мм, поступает на нижнюю просеивающую поверхность, сформированную из струн круглого профиля диаметром 5 мм. В боковинах неподвижной рамы имеется ряд отверстий, в которых крепятся концы струн. Величина шага отверстий выбирается в зависимости от требуемой граничной крупности разделения. Угол наклона струнной просеивающей поверхности регулируется в диапазоне 48–52° к горизонту, что обеспечивает процесс рассева угля в тонком быстродвижущемся слое.

Рис. 2.2. Общий вид струнного крутонаклонного грохота типа ГЛС

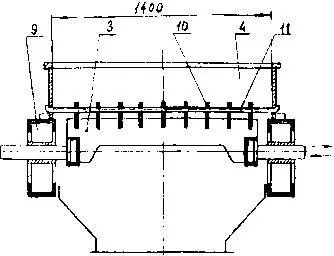

Рис. 2.3. Поперечное сечение крутонаклонноло струнного грохота (схематично)
Для очистки, просеивающей поверхности на подвижной раме установлен ряд очистителей. Из рис. 2.3, где показано поперечное сечение грохота, видно, что очистители установлены по всей ширине просеивающей поверхности, а их отверстия, через которые проходят струны, находятся в одной плоскости с отверстиями боковин неподвижной рамы, в которых закреплены концы струн.
