Юрий Почанин - Монтаж и сервис оборудования по использованию возобновляемых источников энергии. Том 3. Монтаж и сервис ветроустановок

Генератор асинхронный синхронизированный . Обмен активной и реактивной энергией с автоматической (согласно физической природе) стабилизацией частоты и амплитуды выходного напряжения делает такой генератор привлекательным для использования в составе сети. В случае сетевого варианта выход – переменное, согласованное по фазе, частоте и амплитуде напряжение. В случае автономного варианта для получения постоянного напряжения требуется дополнительный регулятор. В таблице 3 представлены технические характеристики низкооборотных генераторов с возбуждением от постоянных магнитов.

Контроллер необходим для управления работой ветроустановкой (поворот лопастей, заряд аккумуляторов, защитные функции и др.)

Инвертор необходим для преобразования переменного тока, вырабатываемого генератором в постоянный для заряда аккумуляторных батарей. Инверторы бывают четырёх типов:

1.Модифицированная синусоида – преобразовывает ток в переменный с напряжением 220В с модифицированной синусоидой (ещё одно название: квадратная синусоида). Пригоден только для оборудования, которое не чувствительно к качеству напряжения: освещение, обогрев, заряд устройств.

2.Чистая синусоида – преобразовывает ток в переменный с напряжением 220В с чистой синусоидой. Пригоден для любого типа электроприборов: электродвигатели, медицинское оборудование и др.

3.Трехфазный – преобразовывает ток в трехфазный с напряжением 380В. Можно использовать для трехфазного оборудования.

4. Сетевой – в отличие от предыдущих типов позволяет системе работать без аккумуляторных батарей, но его можно использовать только для вывода электроэнергии в местную электросеть. Их стоимость, обычно, в несколько раз превышает стоимость несетевых инверторов.

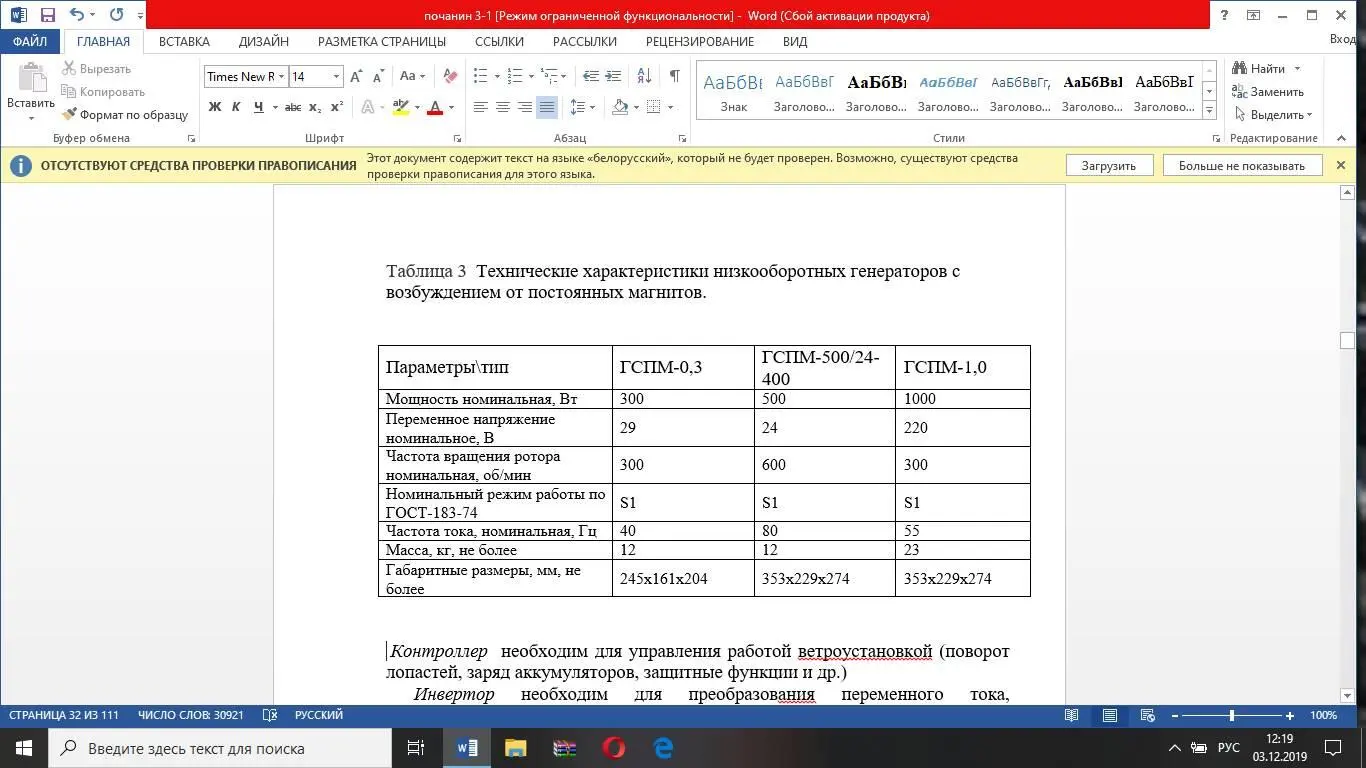

Таблица 3 Технические характеристики низкооборотных генераторов с возбуждением от постоянных магнитов

В зависимости от моделей они различаются по входному постоянному напряжению (12V, 24V, 48V) и по мощности подключаемой к ним нагрузки (от 500 Вт до 5 кВт и более). Как правило, все инверторы обеспечивают защиту от перегрузки, короткого замыкания, перезаряда и полного разряда аккумуляторов. Большинство инверторов обладает функцией автоматического переключения питания бытовых приборов на аккумулятор и обратно при "пропадании" сети 220V 50Гц и её "появлении", а также способностью автоматической зарядки аккумуляторов после использования их в качестве источника электроэнергии. Инвертор питает приборы напряжением 220 Вольт 50 Гц и контролирует состояние батареи. В случае нехватки вырабатываемой ветряком и накопленной на аккумуляторах энергии, и падении напряжения на батарее до 22 Вольт, автоматически запускается дизель-генератор. Инвертор переключает потребители на питание от дизеля и одновременно заряжает аккумуляторную батарею. При достижении напряжения на клеммах аккумуляторов 28 (или 30 – в зависимости от емкости батареи) Вольт, дизель-генератор автоматически выключается, и питание приборов инвертор переключает на аккумуляторы.

Аккумуляторные батареи необходимы для накапления электроэнергии, которая будет использована в безветренные часы. Также они выравнивают и стабилизируют выходящее напряжение из генератора. Благодаря им получается стабильное напряжение без перебоев даже при порывистом ветре. Определяясь с мощностью приобретаемой ветроэлектрической установки, надо иметь ввиду, что все ветроустановки работают на заряд аккумуляторной батареи. Только так можно обеспечить непрерывное электропитание потребителей определённой мощности требуемым напряжением, при помощи подключаемого к аккумуляторной батарее инвертора. Однако надо учитывать, что максимально возможный зарядный ток на аккумуляторы составляет 10% от их ёмкости. Это значит, что чем мощнее ветрогенератор, тем больше должна быть ёмкость установленной аккумуляторной батареи и, следовательно, большее количество аккумуляторов. Так при мощности генератора в 5 кВт и напряжении на аккумуляторной батарее 48 Вольт, максимально возможный ток заряда батареи составляет около 100 Ампер. Следовательно для батареи, собранной из отдельных 12 вольтовых аккумуляторов ёмкостью по 200 А/час. каждый, необходимо 20 аккумуляторов, чтобы использовать мощность генератора в полном объёме. То есть каждые 4 аккумулятора, соединённые последовательно, составляют одну линейку напряжением 48 Вольт и ёмкостью 200 А/час. Максимально возможный ток для такой линейки составляет 20 Ампер. Таких линеек необходимо 5, соединённых параллельно. Если же аккумуляторов будет меньше (общая ёмкость батареи меньше 1000 А/час.) – то либо придётся ограничивать ток заряда , либо аккумуляторная батарея будет "кипеть" при сильном ветре, и быстро выйдет из строя. Конечно, чем мощнее генератор, тем больше ток заряда при малых ветрах, и быстрее восстановление аккумуляторов до полной ёмкости. Но соотношение цены и мощности ветроустановки, возможность размещения огромной по количеству и дорогой по цене аккумуляторной батареи заставляют подумать о мощности приобретаемого ветрогенератора.
