Юрий Почанин - Монтаж и сервис оборудования по использованию возобновляемых источников энергии. Том 3. Монтаж и сервис ветроустановок

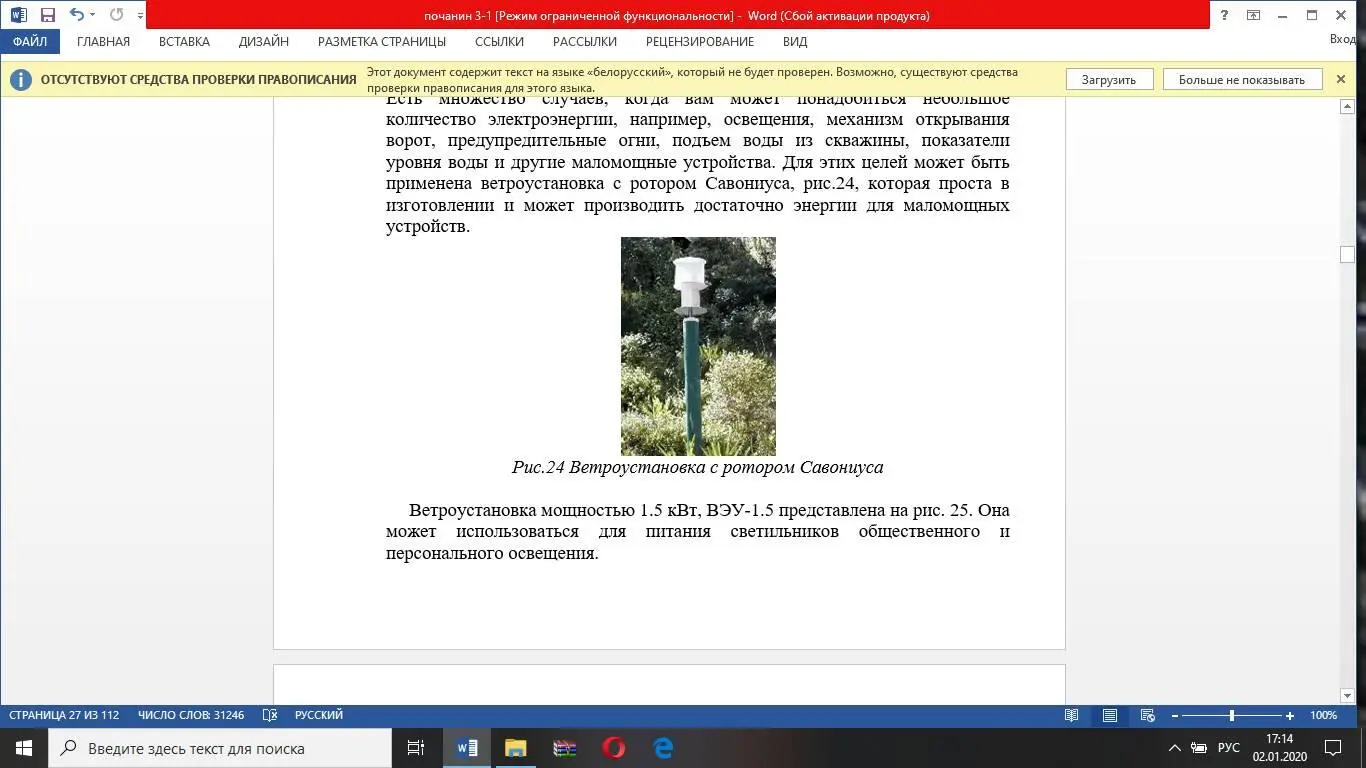

Рис.24 Ветроустановка с ротором Савониуса

Ветроустановка мощностью 1.5 кВт, ВЭУ-1.5 представлена на рис. 25. Она может использоваться для питания светильников общественного и персонального освещения.

Портативная ветроэнергетическая установка благодаря малым размерам может легко транспортироваться на легковых автомобилях среднего класса. Может использоваться для приготовления пищи, обогрева жилища и т.д. Устанавливается без помощи грузоподъемных машин, двумя рабочими с помощью лебедки. Подключив ветроустановку к аккумуляторам, можно заряжать их в ветреную погоду и использовать их емкость во время безветрия. Выпускается с выходом 48В постоянного тока и 220В/50Гц переменного тока (с инвертором).

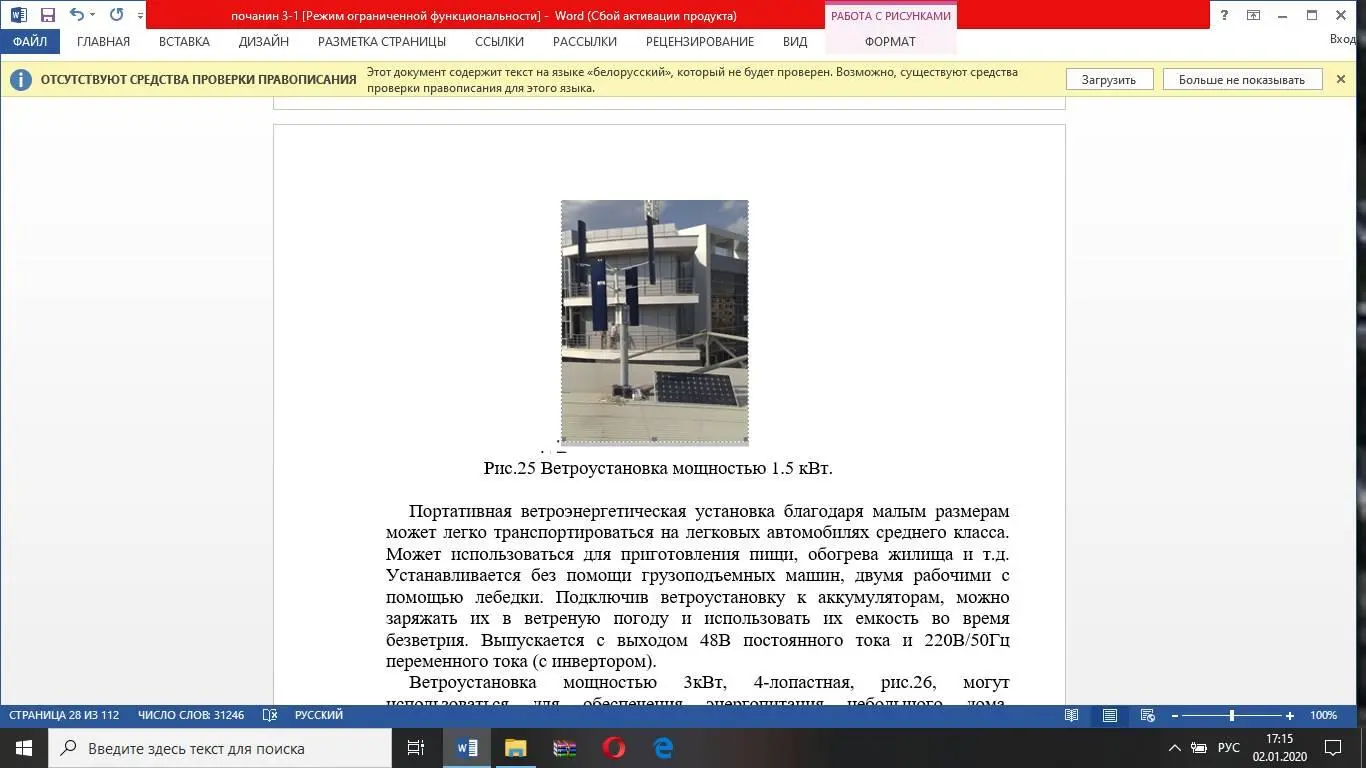

Рис.25 Ветроустановка мощностью 1.5 кВт.

Ветроустановка мощностью 3кВт, 4-лопастная, рис.26, могут использоваться для обеспечения энергопитания небольшого дома, удаленного объекта.

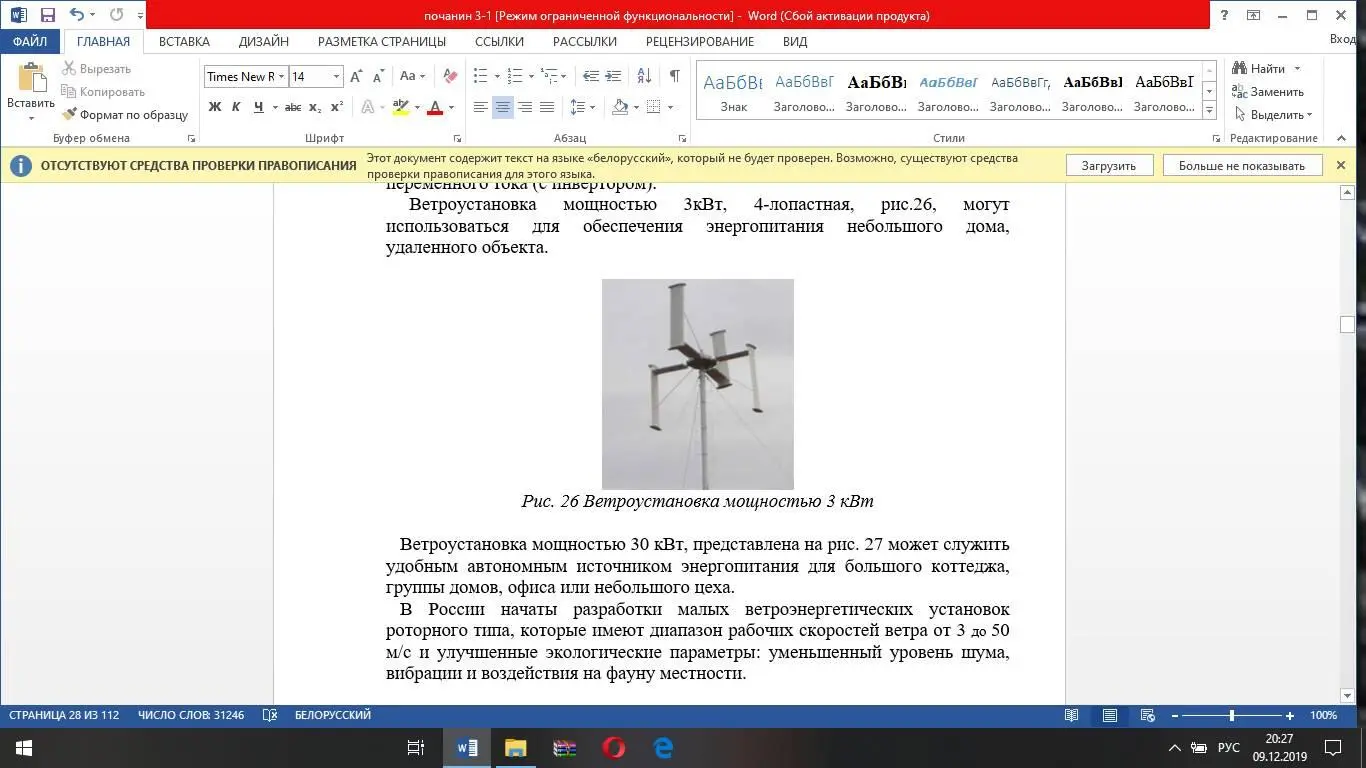

Рис. 26 Ветроустановка мощностью 3 кВт

Ветроустановка мощностью 30 кВт, представлена на рис. 27 может служить удобным автономным источником энергопитания для большого коттеджа, группы домов, офиса или небольшого цеха.

В России начаты разработки малых ветроэнергетических установок роторного типа, которые имеют диапазон рабочих скоростей ветра от 3 до 50 м/с и улучшенные экологические параметры: уменьшенный уровень шума, вибрации и воздействия на фауну местности.

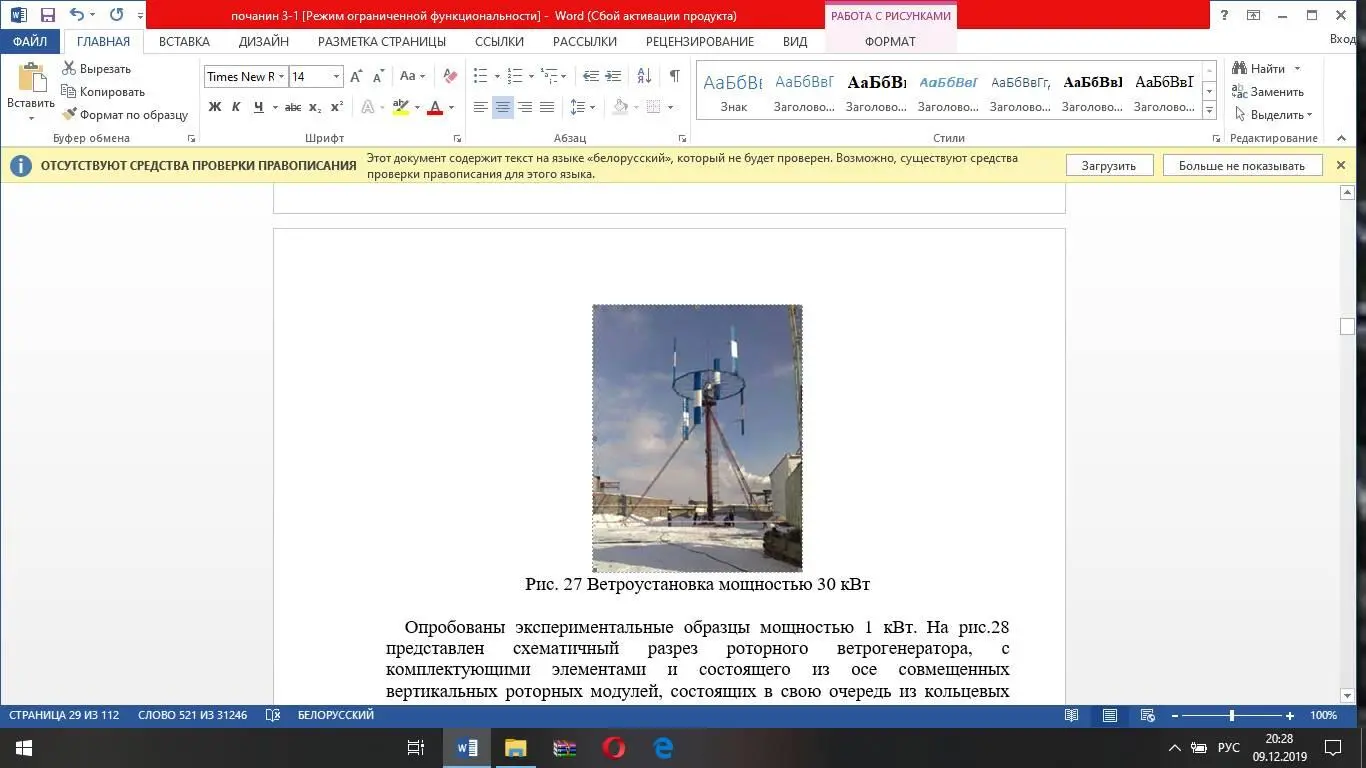

Рис. 27 Ветроустановка мощностью 30 кВт

Опробованы экспериментальные образцы мощностью 1 кВт. На рис.28 представлен схематичный разрез роторного ветрогенератора, с комплектующими элементами и состоящего из осе совмещенных вертикальных роторных модулей, состоящих в свою очередь из кольцевых направляющих аппаратов, внутри которых на подшипниковых узлах установлены роторы, их выходной вал шлицевым соединением присоединен к валу электрогенераторов.

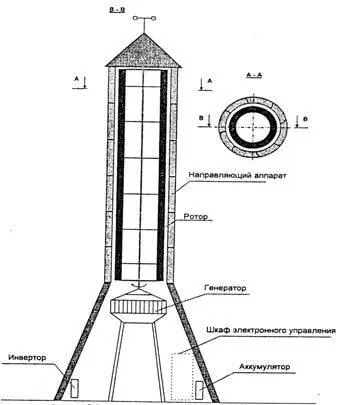

Рис. 28 Схема ВЭУ роторного типа

Направляющий аппарат забирает воздух из свободного потока, направляет на рабочие лопатки виндротора, обеспечивает активный выход отработанного воздуха из объема виндротора. Воздушный поток на лопатках виндротора реализует два своих параметра – динамический напор и скорость, чем определяются высокий момент, создающийся при трогании двигателя при низких скоростях ветра и высокая скорость набора нагрузки при росте скорости ветра. Благодаря двукратному изменению направления потока на лопатках роторов кинетическая энергия ветра с высоким КПД преобразуется в механическую энергию вращения вала роторов, которая электрогенератором преобразуется в электрическую.

К малым ветрогенераторам относятся парусные ветрогенераторы. Предлагаемые парусные ветрогенераторы предназначены для бесперебойного снабжения электроэнергией промышленных параметров 380/220/50 владельцев индивидуальных строений, агроферм и предприятий малого бизнеса и т.д. Типовые модели: 1кВт, 4кВт, 10кВт. Максимальная мощность – до 100кВт. Для подъема воды из любых водоисточников: скважины, колодца, открытого водоема без применения электропровода или двигателя внутреннего сгорания может быть использована технология с применением ветронасосной установки небольшой мощности (1,5-3 кВт). Ветронасосы бесшумны в работе, используют энергию ветра, не требуют постоянного контроля за их работой, удобны в эксплуатации, снабжены устройством, позволяющим качать воду при отсутствии ветра в ручном режиме. Позволяют подавать воду ритмичными порциями, и могут быть использованы при поливе участков по бороздам, капельным методом, дождеванием. При использовании емкости для накопления воды полив может осуществляться прогретой солнцем водой. Ветронасосная установка представлена на рис.29.

Установка состоит из двух основных частей – ветродвигателя и насоса. Ветродвигатель – многолопастной, тихоходный, представляет собой головку с 12-лопастным ветроколесом. При изменении направления ветра он автоматически самоустанавливается с подветренной стороны опоры благодаря повороту головки. Насос является самовсасывающим, с горизонтальной проточной резиновой диафрагмой. Производительность установки увеличивается при увеличении скорости ветра и при уменьшении высоты подъема воды. Установка начинает работать при скорости ветра 2,5м/с и при скорости в 6 м/с производительность ее доходит до 700л/ч при высоте всасывания 8м.

В основном малая ветроустановка состоит из следующих основных компонентов:

– ротор, лопасти, ветротурбина,

– мачта с растяжками

– генератор,

– аккумуляторные батареи,

– контроллер,

– инвертор (= 24 В -> ~ 220 В 50Гц) ,

– анемометр и датчик направления ветра,

– АВР – автоматический переключатель источника питания.

Лопасти ветротурбины приводят в движение вал генератора благодаря кинетической энергии ветра.

Мачта используется для подъема ветротурбины.

Генератор необходим для выработки переменного тока. Сила тока и напряжение генератора зависит от скорости и стабильности ветра. В зависимости от условий эксплуатации и специфических требований в составе ветроэнергетической установки (ветрогенератора) используются следующие типы генераторов.

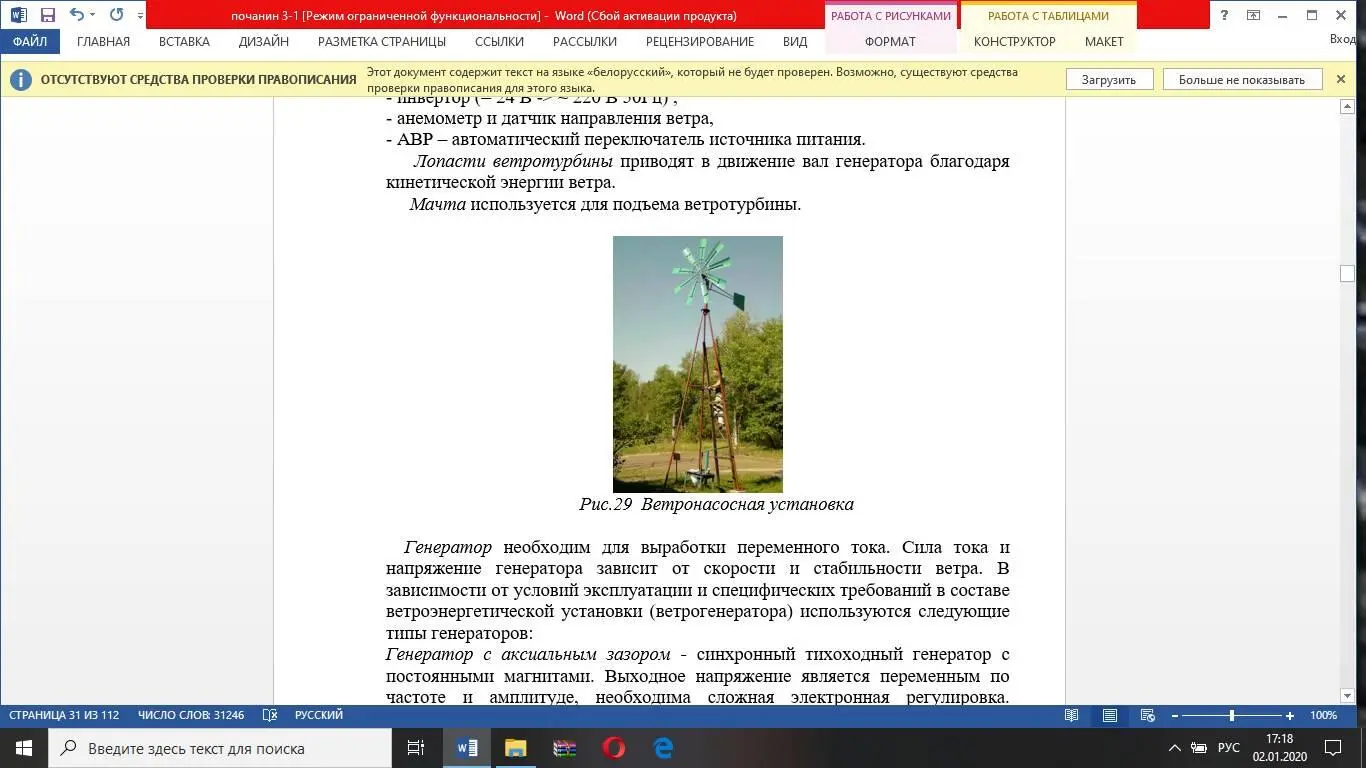

Рис.29 В етронасосн ая установк а

Генератор с аксиальным зазором - синхронный тихоходный генератор с постоянными магнитами. Выходное напряжение является переменным по частоте и амплитуде, необходима сложная электронная регулировка. Генератор может использоваться в автономных системах. Синхронизация с сетью требует дополнительного оборудования.

Генератор с комбинированным возбуждением - низкооборотный генератор с электромагнитами. Дополнительная, регулирующая обмотка стабилизирует выходное напряжение генератора на выходе. Выход – постоянное напряжение (24В, 48В, 96В и т.д.). Генератор может использоваться в автономных системах. Синхронизация с сетью требует дополнительного оборудования.
