Юрий Почанин - Монтаж и сервис оборудования по использованию возобновляемых источников энергии. Том 3. Монтаж и сервис ветроустановок

Рис.13 Ветрогенератор с круговыми парусными лопастями

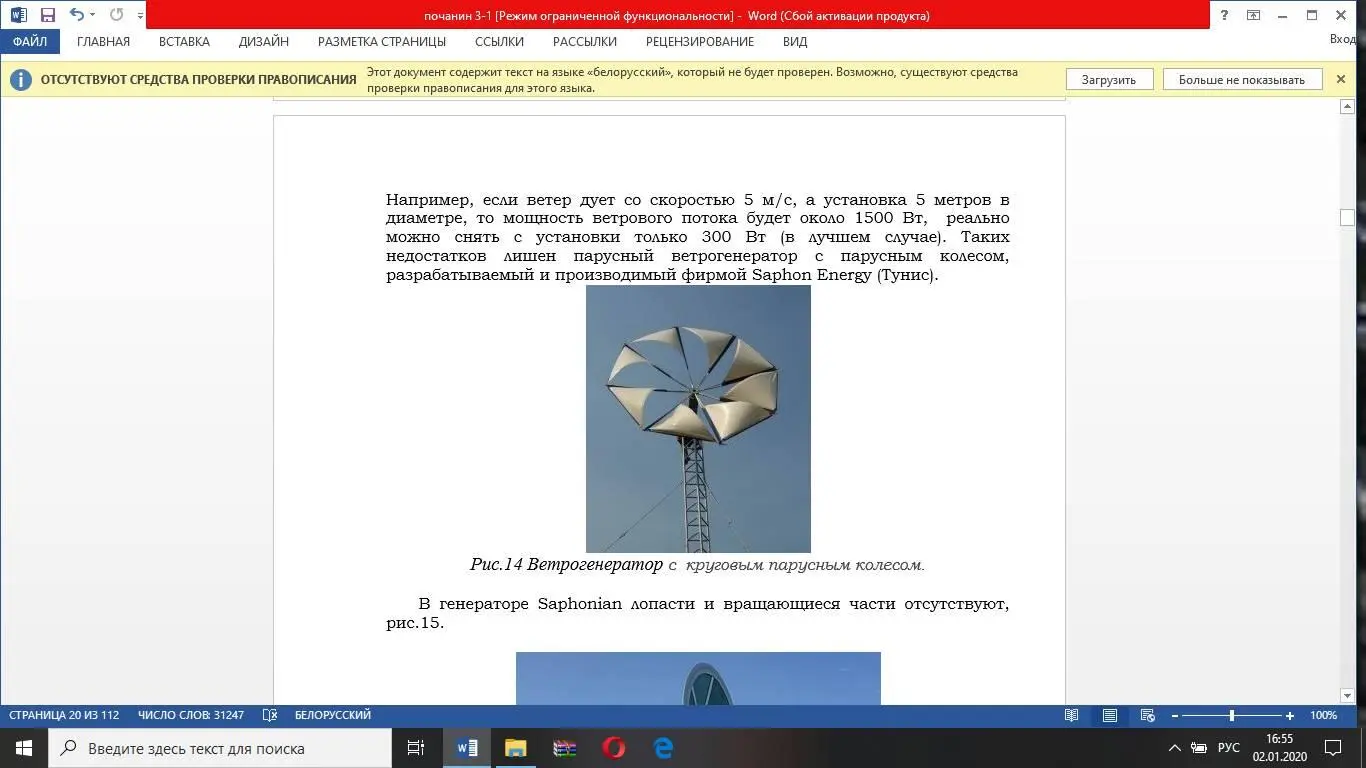

Рис.14 Ветрогенератор с круговым парусным колесом.

Не вдаваясь в подробности аэродинамики, можно сказать, что парусные ветроустановки одни из самых простых, но в тоже время одни из самых неэффективных. КИЭВ парусного ветряка не может быть выше 20% даже теоретически. Это означает, что вы будете получать только 1/5 часть мощности ветрового потока, попадающего на лопасти парусной установки. Например, если ветер дует со скоростью 5 м/с, а установка 5 метров в диаметре, то мощность ветрового потока будет около 1500 Вт, реально можно снять с установки только 300 Вт (в лучшем случае). Таких недостатков лишен парусный ветрогенератор с парусным колесом, разрабатываемый и производимый фирмой Saphon Energy (Тунис). В генераторе Saphonian лопасти и вращающиеся части отсутствуют, рис.15.

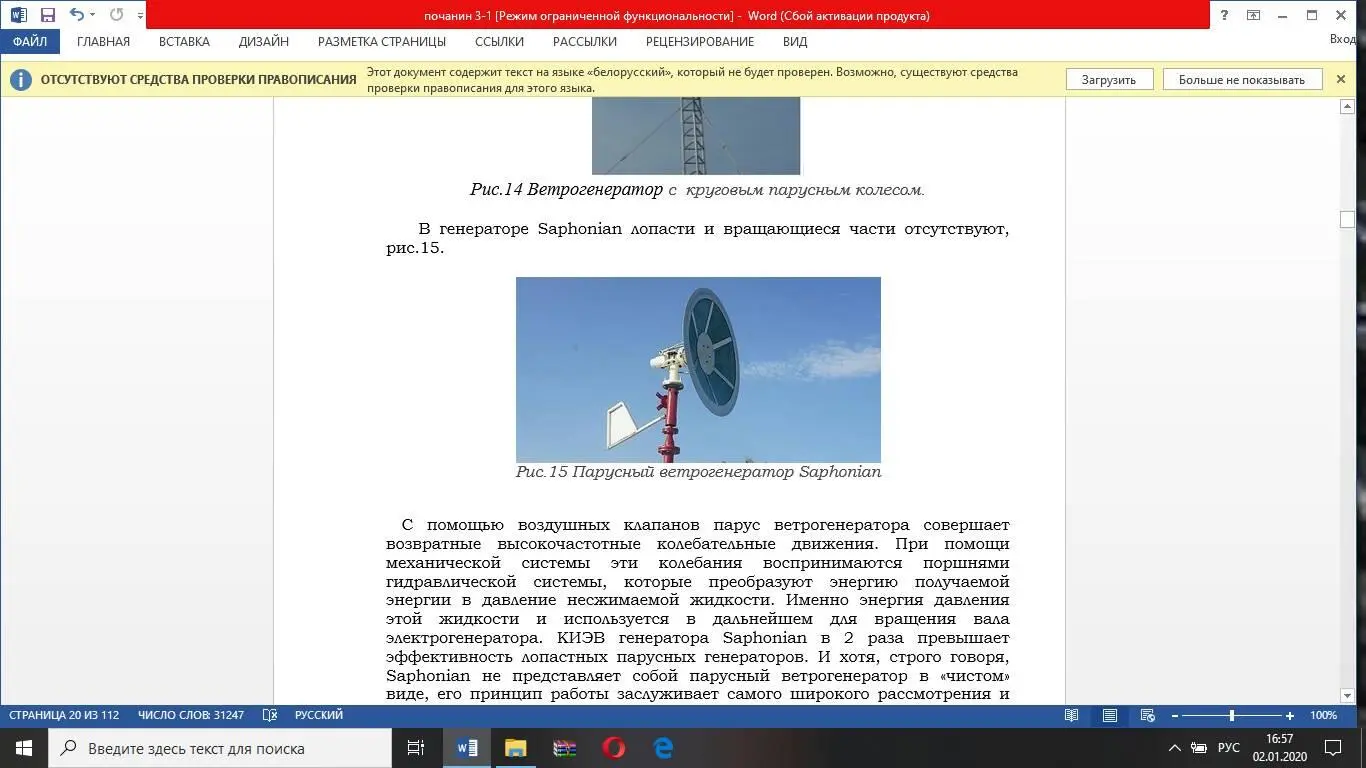

Рис.15 Парусный ветрогенератор Saphonian

С помощью воздушных клапанов парус ветрогенератора совершает возвратные высокочастотные колебательные движения. При помощи механической системы эти колебания воспринимаются поршнями гидравлической системы, которые преобразуют энергию получаемой энергии в давление несжимаемой жидкости. Именно энергия давления этой жидкости и используется в дальнейшем для вращения вала электрогенератора. КИЭВ генератора Saphonian в 2 раза превышает эффективность лопастных парусных генераторов. И хотя, строго говоря, Saphonian не представляет собой парусный ветрогенератор в «чистом» виде, его принцип работы заслуживает самого широкого рассмотрения и внедрения. Ветротурбина чашечного типа, рис.16, также использует силу давления ветра. Ветроустановки, использующие силу давления ветра, имеют право на жизнь, но наукой и опытом давно доказана их очень низкая эффективность по сравнению с пропеллерными или другими, использующими, подъемную силу крыла.

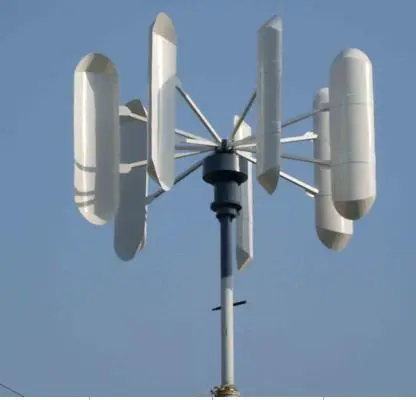

Рис.16 Ветротурбина чашечного типа

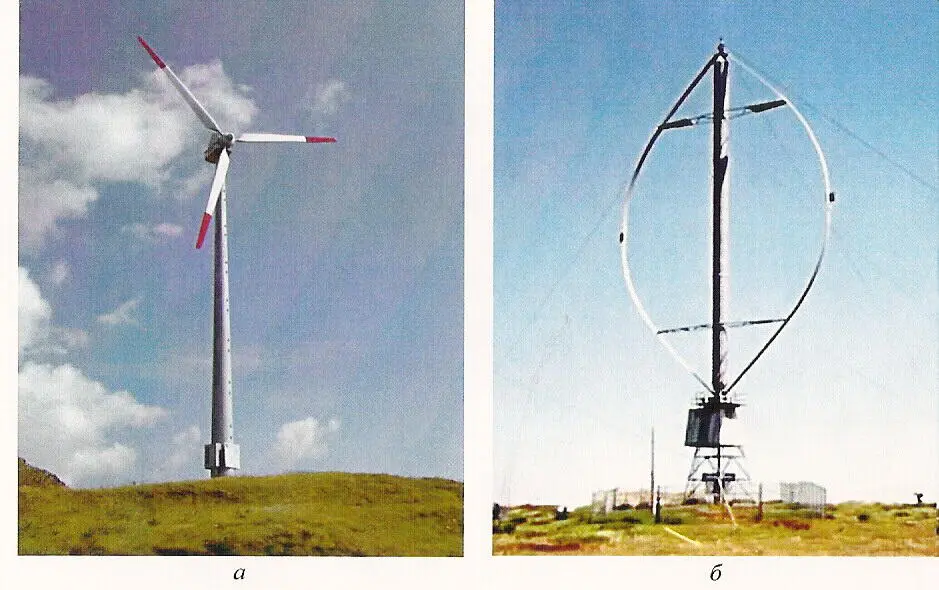

2.2. Ветроустановка с горизонтальной осью вращения

В ветряках с горизонтальной осью вращения роторный вал и генератор располагаются наверху, при этом система должна быть направлена на ветер. Малые ветряки направляются с помощью флюгерных систем, в то время как на больших (промышленных) установках есть датчики ветра и сервоприводы, которые поворачивают ось вращения на ветер. Большинство промышленных ветрогенераторов оснащены коробками передач, которые позволяют системе подстраиваться под текущую скорость ветра. В силу того, что мачта создает турбулентные потоки после себя, ветроколесо обычно ориентируется по направлению против воздушного потока. Лопасти ветроколеса делают достаточно прочными, чтобы предотвратить их соприкосновение с мачтой от сильных порывов ветра. Для ветряков такого типа не нужны установки дополнительных механизмов ориентации по ветру. Ветроколесо может быть выполнено с различным количеством лопастей. По геометрии ветроколеса можно выделить установки многолопастные (18-24) с большим геометрическим заполнением и с малым заполнением (1-3 лопасти). Геометрическое заполнение представляет собой отношение суммарной площади всех лопастей к площади круга, очерчиваемого вращающимися лопастями. Как правило многолопастные агрегаты отличаются малой скоростью вращения, но даже при низкой скорости ветра способны развивать большой крутящий момент, необходимый для привода различных рабочих органов – насосов для перекачки воды и других устройств. Одно- трехлопастные роторы вращаются с большой скоростью и соединяются главным образом с электрогенераторами. Ветроколеса с горизонтальной осью вращения выполняют иногда фиксированными по направлению, т.е. они не могут вращаться относительно вертикальной оси, перпендикулярной направлению ветра. Такой тип ветрогенераторов используется лишь при наличии одного господствующего направления ветра. В большинстве же случаев система, на которой закреплено ветроколесо (так называемая головка), выполняется поворотной, ориентирующейся по направлению ветра. У малых ветрогенераторов для этой цели применяются хвостовые оперения, а у больших ориентацией управляет электроника. Для ограничения частоты вращения ветроколеса при большой скорости ветра применяется ряд методов, в том числе установка лопастей во флюгерное положение, использование клапанов, которые стоят на лопастях или вращаются вместе с ними, и др. Лопасти могут быть непосредственно закреплены на валу генератора, либо вращающий момент может передаваться от его обода через вторичный вал к генератору или другой рабочей машине. В настоящее время высота мачты промышленного ветрогенератора варьируется в диапазоне от 60 до 90 и более метров. Ветроколесо совершает 10-20 поворотов в минуту. В некоторых системах есть подключаемая коробка передач, позволяющая ветроколесу вращаться быстрее или медленнее, в зависимости от скорости ветра, при сохранении режима выработки электроэнергии. Все современные ветрогенераторы оснащены системой возможной автоматической остановки на случай слишком сильных ветров. На рис.17 представлена ветроустановка с горизонтальной осью вращения. Такие ветроустановки имеют следующие основные достоинства: изменяемый шаг лопаток турбины, позволяющий по максимуму использовать энергию ветра в зависимости от атмосферных условий; высокая мачта позволяет «добираться» до более сильных ветров; высокая эффективность, благодаря направлению ветроколеса перпендикулярно ветру. Однако, для этого требуется устройство автоматического поворота оси вращения. С этой целью применяют крыло-стабилизатор. Коэффициент использования энергии ветра у крыльчатых ветродвигателей намного выше, чем у карусельных. В то же время, у карусельных – намного больше момент вращения. Распространение крыльчатых ветроагрегатов объясняется величиной скорости их вращения. Они могут непосредственно соединяться с генератором электрического тока без мультипликатора. Скорость вращения крыльчатых ветродвигателей обратно пропорциональна количеству крыльев, поэтому агрегаты с количеством лопастей больше трех практически не используются.
