Второе изобретение также связано с электрическим током в вакууме и называется катоднолучевым осциллографом. Благодаря осциллографу стало возможно применять в качестве подвижной части прибора гораздо более легкий якорь, нежели в любом предыдущем гальванометре, а именно поток электронов. С помощью двух этих устройств, взятых порознь или вместе, физиологи нашего столетия сумели точно проследить изменение во времени малых напряжений, что было совершенно вне возможностей точных приборов XIX века.

Подобными методами смогли получить точные [c.269]записи изменения во времени весьма малых потенциалов между двумя электродами, помещенными на кожу головы или введенными в мозг. Хотя эти потенциалы наблюдались и в XIX веке, возможность получения новых точных записей возбудила 20—30 лет тому назад большие надежды у физиологов. Ведущими в использовании таких приборов для непосредственного изучения деятельности мозга были Бергер в Германии, Эдриан и Мэттьюс в Англии и Джаспер, Дэйвис и супруги Гиббсы в Соединенных Штатах.

Надо признать, что последующее развитие электроэнцефалографии не оправдало розовых надежд, которые питали первые исследователи в этой области. Полученные ими данные записывались чернильным самописцем. Это чрезвычайно сложные и неправильные кривые; и хотя можно было различить некоторые преобладающие частоты, как, например, альфа-ритм с частотой около 10 колебаний в секунду, записи чернилами были мало пригодны для дальнейшей математической обработки. В результате электроэнцефалография стала больше искусством, чем наукой, и зависела от способности тренированного наблюдателя распознавать определенные свойства чернильной кривой на основании большого опыта. Это вызывало весьма серьезный упрек, что истолкование электроэнцефалограмм делается в значительной мере субъективным.

В конце 20-х — начале 30-х годов я заинтересовался гармоническим анализом непрерывных процессов. Хотя физики ранее уже рассматривали такие процессы, математическая теория гармонического анализа почти вся ограничивалась изучением либо периодических процессов, либо процессов, стремящихся в некотором смысле к нулю с возрастанием времени в положительном или отрицательном направлении. Моя работа была первой попыткой поставить гармонический анализ непрерывных процессов на твердую математическую основу. При этом я нашел, что главным здесь является понятие автокорреляции, которое уже применял Дж. И. Тэйлор (ныне сэр Джеффри Тэйлор) при изучении турбулентностей [189]. [c.270]

Автокорреляция для функции времени f ( t ) представляет собой временно́е среднее от произведения f ( t +τ) на f ( t ). Удобно вести комплексные функции времени, если даже в реальных случаях мы рассматриваем действительные функции. Тогда автокорреляция становится равной среднему произведению f ( t +τ) на величину, сопряженную с f ( t ). Работаем ли мы с действительными или с комплексными функциями, спектр мощности функции f ( t ) равен преобразованию Фурье от ее автокорреляции.

Я уже говорил о непригодности чернильных записей для дальнейшей математической обработки. Прежде чем ожидать многого от идеи автокорреляции, необходимо было заменить чернильные записи какими-либо другими, более пригодными.

Одним из лучших способов фиксации малых флюктуирующих напряжений для дальнейшей обработки — применение магнитной ленты. Она позволяет сохранять флюктуирующее электрическое напряжение в виде постоянной записи, которую можно затем использовать когда угодно. Один из таких приборов был придуман около десяти лет тому назад в научно-исследовательской лаборатории электроники Массачусетсского технологического института под руководством проф. Уолтера А. Розенблита и д-ра Мэри А. Б. Бразье [190].

В этом приборе применяется запись на магнитную ленту с частотной модуляцией. Дело в том, что считывание всегда связано с некоторым стиранием магнитной ленты. При записи с амплитудной модуляцией стирание приводит к изменению хранимого сообщения, и при последовательных считываниях ленты мы по существу имеем дело с меняющимся сообщением.

При частотной модуляции также происходит некоторое стирание, но приборы, посредством которых мы читаем ленту, сравнительно нечувствительны к амплитуде и считывают только частоту. Пока лента не сотрется настолько, что станет совершенно неразборчива, частичное стирание ленты не искажает значительно сообщения, которое она хранит. Поэтому ленту можно [c.271]читать много раз почти с такой же точностью, как и при первом считывании.

Как следует из самого понятия автокорреляции, нам понадобится механизм, задерживающий считывание ленты на регулируемый интервал времени. Если отрывок записи длительности А пропустить через прибор с двумя последовательными считывающими головками, то образуются два одинаковых, но сдвинутых во времени сигнала. Временной сдвиг зависит от расстояния между считывающими головками и от скорости подачи ленты, и его можно менять по нашему желанию. Мы можем обозначить один сигнал через f ( t ), а другой — через f ( t +τ), где τ — временной сдвиг. Произведение этих сигналов можно, например, получить при помощи квадратических детекторов и линейных смесителей, используя тождество

4 ab = ( a + b ) 2—( a — b ) 2 (10.01)

Это произведение можно приближенно усреднить на интегрирующей реостатно-емкостной цепи, имеющей большую постоянную времени сравнительно с длительностью А нашей выборки. Полученное среднее [c.272]пропорционально значение автокорреляционной функции при задержке τ. Повторение процесса при различных τ даст некоторый ряд значений автокорреляции (или, вернее, выборочной автокорреляции за большое время включения А ). На рис. 9 показан график одной реальной автокорреляции такого рода [191]. Заметим, что здесь показана лишь половина кривой, так как автокорреляция для отрицательных времен совпадает с автокорреляцией для положительных времен, по крайней мере, в случае, когда мы отыскиваем автокорреляцию действительной кривой.

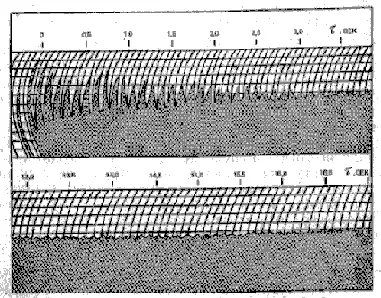

Рис. 9. Автокорреляция

Заметим, что подобные автокорреляционные кривые применялись уже много лет в оптике и что прибором, с помощью которого их получали, был интерферометр Майкельсона (рис. 10). Интерферометр Майкельсона посредством системы зеркал и линз разделяет световой луч на две части, которые посылаются по путям разной длины и затем вновь соединяются в один луч. Различные длины путей вызывают различные задержки во [c.273]времени, и результирующий луч будет равен сумме двух отражений входящего луча, которые можно опять обозначить через f ( t ) и f ( t +τ). Если измерить чувствительным фотометром силу луча, то его показание будет пропорционально квадрату суммы f ( t )+ f ( t +τ) и, следовательно, должно содержать член, пропорциональный автокорреляции. Другими словами, яркость интерференционных полос даст нам автокорреляцию (с точностью до линейного преобразования).
