Л. Зарубина - Гидроизоляция конструкций, зданий и сооружений

Кроме оптимизации состава и подбора компонентов эффективным способом повышения водонепроницаемости бетона является модификация химическими добавками различного действия: пластифицирующими, расширяющимися, уплотняющими, гидрофобизирующими и др. Введение добавок позволяет в разы повышать водонепроницаемость бетонов.

Поскольку используемые для первичной гидроизоляции бетоны готовятся на гидравлических вяжущих, большое значение имеют условия твердения. Наименьшая водопроницаемость бетона наблюдается при водном твердении. В этом случае через 1 месяц она снижается в несколько раз по сравнению с проницаемостью бетона при воздушно-сухом или воздушно-влажностном твердении.

Для получения непроницаемых конструкций необходимо обеспечить и тщательное уплотнение бетонной смеси, предотвращающее образование технологических фильтрующих дефектов. При этом нельзя допустить расслоения и водоотделения бетонной смеси.

Благодаря развитию химии вяжущих веществ, эффективных видов химических добавок и совершенствованию производства разработана большая номенклатура составов сухих смесей на основе минеральных вяжущих, обладающих эффектом самоуплотнения.

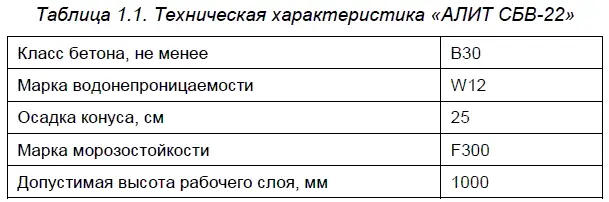

Практика применения и многочисленные испытания позволили АНТЦ «Алит» разработать сухую смесь — бетонную цементную гидроизоляционную самоуплотняющуюся «АЛИТ СБВ-22» (табл. 1.1). [5]

При строительстве новых сооружений для придания бетону гидроизоляционных и гидрофобных свойств применяется добавка к бетону ADDIMENT DM2 производства Heidelberger Zement. В результате ее реакции с частицами цемента образуются нерастворимые кристаллы, закупоривающие капилляры бетона, через которые может поступать вода. Благодаря этому, возрастают сопротивление химическому воздействию, морозостойкость и осуществляется капиллярная отсечка — защита арматуры от коррозии. В результате полностью отпадает необходимость устройства гидроизоляционных покрытий, что ведет к снижению себестоимости и увеличению долговечности конструкции. Добавку DM2 рекомендуется использовать совместно с пластификатором BV1 или BV3 [6]. Разработанная швейцарской компанией «Sika» специальная система материалов обеспечивает водонепроницаемость наземных и подземных сооружений.

Добавка «Sika Fume HR» применяется в новом строительстве для бетона на основе микрокремнезема. Она значительно улучшает плотность, прочность, адгезию и обеспечивает водонепроницаемость.

Очень важная часть строительных работ, о которой проектировщики и строители часто забывают, — устройство деформационных швов, предотвращающих растрескивание бетонных конструкций, придающих им эластичность, способность приспосабливаться к изменениям окружающей среды и не допускающих проникновения влаги извне. Стоимость работ по закладке швов очень невысока, но пренебрежение ими может привести к немалым затратам при исправлении ошибок во время эксплуатации уже готовых сооружений.

Специалисты научно-производственного предприятия «Спецгидроизоляция „Монолит“» уже в течение нескольких лет, основываясь на собственных разработках и опираясь на мировые достижения в сфере гидроизоляции, выполняют работы по созданию деформационных швов, соответствующих самым высоким требованиям надежности. На основании опыта, приобретенного компанией на объектах «Метростроя», «Водоканалстроя» и объектах атомной энергетики, разработан специальный гидроизоляционный состав «Гидропласт», который создан с учетом эксплуатации сооружений в разных климатических и гидрогеологических условиях России. В сочетании с западными разработками, а в мире эта отрасль очень развита, состав «Гидропласт» позволяет максимально повысить надежность и долговечность сооружений.

Вторичная гидроизоляция включает дополнительные меры защиты ограждающих конструкций.

Применение вторичных мер гидроизоляции обосновано при ремонте и реконструкции зданий и сооружений, а также в новом строительстве особо ответственных сооружений. Используют их и в случаях, когда не возможно иначе обеспечить требуемую водонепроницаемость ограждающих бетонных и железобетонных конструкций.

При выборе способа вторичной гидроизоляции надо исходить из причин и вида проницаемости конкретных конструкций. Если вода просачивается интенсивно, по всей поверхности пола или стен или происходит трещинообразование в результате сильного напора воды, необходимо применять штукатурные растворы. Если просачивание наблюдается сквозь единичные трещины, нет подпора грунтовых вод, вызвающего образование новых трещин, то эффективными будут водоостанавливающие составы для аварийной ликвидации протечек. Если необходима гидроизоляция поверхностей, через которые нет постоянной интенсивной фильтрации под давлением грунтовых вод или речь идет о гидроизоляции помещений, для которых не желательно уменьшение объема (ванные, душевые и т. д.), оптимально применение гидроизолирующей смеси проникающего действия.

В ряде случаев для гидроизоляции можно использовать проверенную технологию применения материалов мембранного типа. При этом из всего многообразия необходимо выбрать материал, который обеспечит надежность гидроизоляции в требуемом диапазоне температур и деформаций. [4]

Обмазочные составы — холодные и горячие мастики, битумы, одно- или двухкомпонентные герметики — это наиболее очевидный способ борьбы с сыростью. Работают они за счет хорошей адгезии с основанием, могут наноситься на бетон, в том числе старый, на кирпич или природный камень. Обмазочные материалы бывают и эластичные, способные выдерживать раскрытие трещин до 2–3 мм.

В начале прошлого века прогрессивным решением была битумная обмазка, но при дальнейшем исследовании выяснилось, что в силу несовместимости химической природы битумов и бетонов битумные обмазки обладают недостаточной адгезией и быстро разрушаются. Кроме того, между защитой и конструкцией идет химическая реакция, которая разрушает не только битумный, но и поверхностный слой бетона.

В условиях подземной гидроизоляции применять битумы в чистом виде нельзя, поскольку, будучи органическим веществом, битум является питательной средой для бактерий и микроорганизмов, живущих в грунте. Опыт показал, что битумные материалы всего через несколько лет эксплуатации в грунте теряли гидроизоляционные свойства [88, 89]. Проблему качества и долговечности обмазочной гидроизоляции решили разработанные на основе битума мастики и битум-полимеры, содержащие специальные антисептирующие добавки и компоненты.
